DATOS TÉCNICOS (ACCIONAMIENTO)
Voltaje del motor 24V
Potencia nominal 10 w
Potencia máxima 40 w
Máxima fuerza de empuje 300 daN
Recorrido del husillo 300 mm
Ciclo de trabajo/24h 5-10
Duración de conexión 4min.

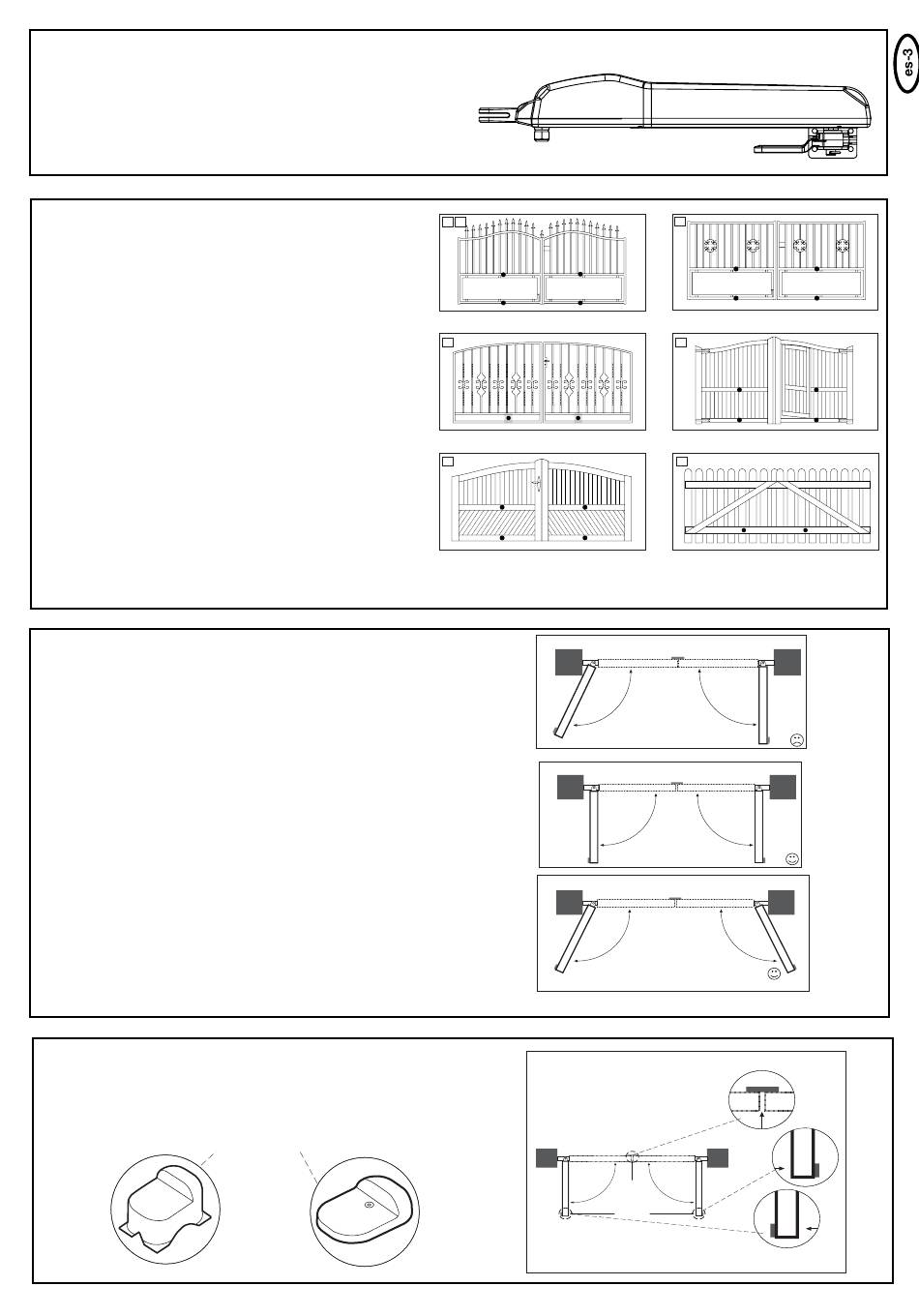

TIPOS DE PUERTAS

El tipo de puerta es determinante para el lugar de montaje del
accionamiento. Si el tope de la puerta está en el suelo, el
accionamiento se debe montar asimismo lo más bajo posible para
que no pueda torcer la puerta. Emplee sólo piezas del marco para
la fijación. En el caso de las puertas de acero, la fijación del herraje
de la puerta debe realizarse en el marco principal. Si no está claro
si el soporte disponible es suficientemente estable, refuércelo. En
el caso de las puertas de madera, hay que taladrar totalmente el
marco de la puerta en el lugar de montaje del herraje de la puerta.
Se recomienda una placa desde el lado exterior para que la fijación
no se pueda aflojar con el tiempo. Las puertas delgadas de madera
deben ser reforzadas adicionalmente pues no soportan los
esfuerzos.
Máx. anchura/peso de la puerta
Máx. altura de la puerta
Datos sin carga de viento
Para las hojas que se abren hacia fuera (accesorio:50-19503), las medidas del peso de la puerta y de la longitud de las hojas se deben reducir
en un 25%.
SITACIÓN DE LA PUERTA
¿Cuánto debe abrirse la hoja de la puerta?
90 grados o hasta 105 grados.
Ángulos de apertura diferentes de las hojas: (entradas inclinadas)
Antes del montaje se debe tener necesariamente en cuenta lo
siguiente:
Puertas a dos batientes pueden sobreponer y uno de los batientes
debe abrir primero. Este batiente esta nombrado puerta 1 y el otro
puerta 2.
El motor de la puerta 1 abre de primero y cierra de segundo y debe
ser conectado sobre Motor Master.
El motor de la puerta 2 abre de segundo y cierra de primero y debe
ser conectado sobre Motor Second.
TOPES
Una puerta giratoria necesita un tope fijo en puerta ABIERTA y puerta CERRADA.
Los topes protegen el accionamiento, la puerta y los herrajes. Un accionamiento
de la puerta sin topes finales fijos hace que la marcha no sea buena, es con
frecuencia peligroso y provoca un desgaste antes de tiempo y la extinción de la
garantía.
2,5 m por hoja / 150 kg
2,0 m por hoja / 200 kg
1,5 m por hoja / 250 kg
1,5 m
2 A
C
E
105°
90°
105°
90 0
B
D
F
90°
90°
105°
90 0
