LiftMaster SCS200 Mechanische Installation Seite 181

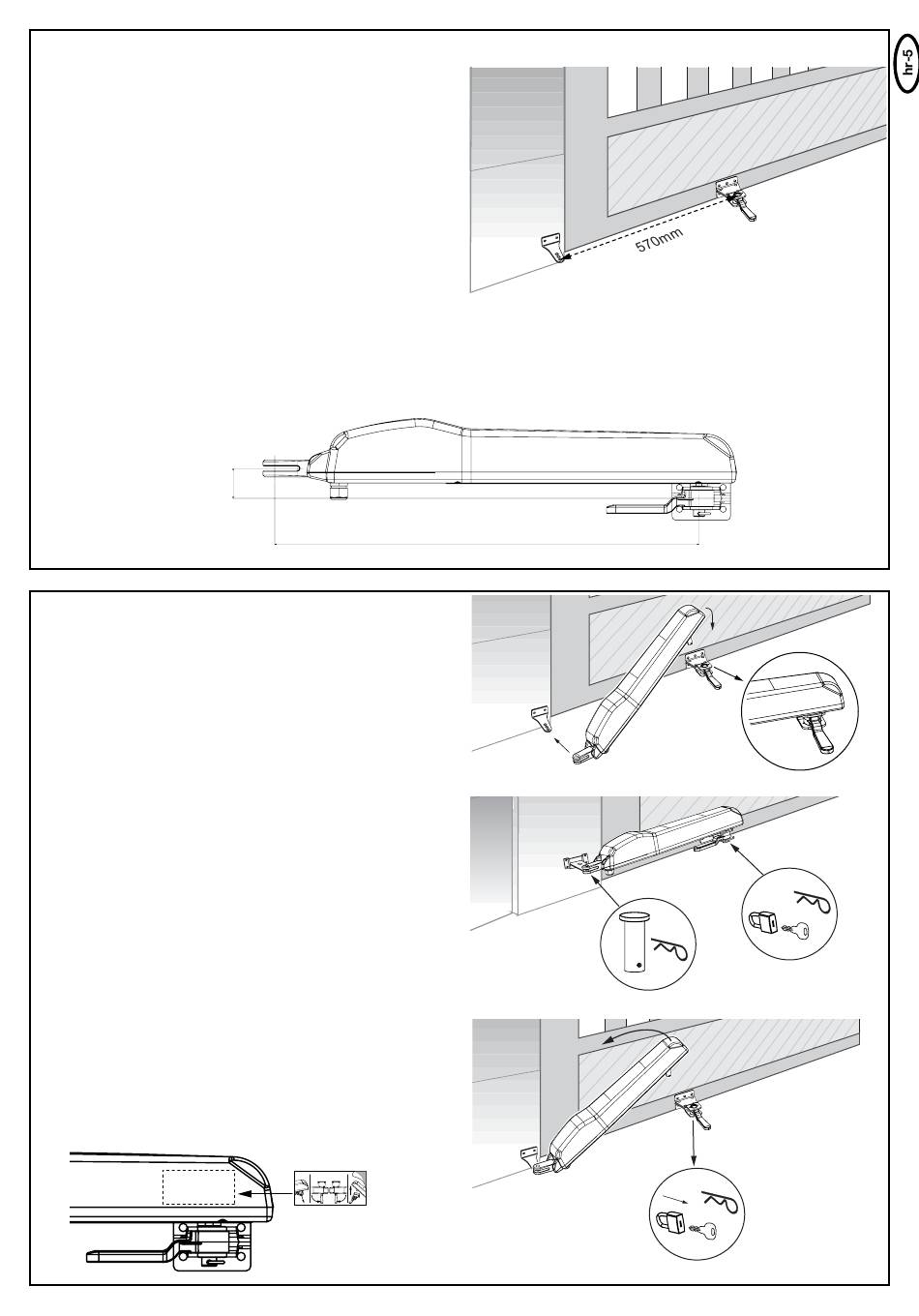

MJERA STEZANJA
Razmak između šarki određuje se zatezanjem. Dok su vrata zatvorena,
vodilica se nalazi u prednjem području na osovini i tijekom otvaranja se
kreće prema natrag.
SAVJET: Mjeru zatezanja zadržite u svim okolnostima! Mjere se
nalaze na slici
Prije montaže okova točno izmjerite mjeru zatezanja.
1. Vrata potpuno zatvorite
2. Montirajte pogon i nosivi okov.
3. Pogon se dostavlja u položaju
ZATVORENO (odmaknuto 1-2cm od prvog kraja).
4. Okov vratiju uključite u pogon i osigurajte.
5. Okrenite polugu za zatvaranje na sklopu okova vratiju nosača vratiju
6. Pogon s okovom učvrstite na vrata i označite mjesto montiranja. Pazite
na visinu nosivih okova s tim da se pogon kasnije montira u ravnini. (Ovaj
korak ugradnje lakše će izvesti dvije osobe.)
Savjet: Pogon je potrebno montirati u ravnini. Na taj način nastaje zazor u visini između nosivog okova i okova vratiju od oko 41 mm.
41mm
MONTAŽA RUKE POGONA
Ako je montiran okov vratiju, može se montirati i pogon. Polugu za
zatvaranje na vratim okrenite za oko 90 stupnjeva.
Ukopčajte pogon. Vijke osigurajte pomoću podloška. Okrenite nosač
sklopa poluge za zatvaranje. Dovršeno.
Vrata sada trebaju neko vrijeme stajati otvorena. Korigirat će se
kasnije u pokusnom pokretanju.
Savjet:
-Vijke na vratima potrebno je lagano podmazati priručnim mazivom.
-pogon nemojte ostavljati ukopčan ako vrata nisu potpuno zatvorena,
to se može korigirati također u pokusnom pokretanju. Ako se pritom
radi o više od 5-10 mm, potrebno je još jednom odrediti ili korigirati
mjeru zatezanja.
- Pogoni se mogu izvoditi/pokretati samo električki! Mehaničkim
okretanjem pogon se može oštetiti!
Električni kablovi i upravljač moraju biti u cijelosti uključeni.
(pogledajte: Kablovi upravljača/pregled)
ZATVARAČ / RUKOVANJE VRATIMA
Prilikom nestanka struje pogon može ostati blokiran. Ispod pogona na
vratima pronađite crnu polugu. Okrenite tu polugu prema sebi.
Povucite vijke ispod okova vratiju prema van. Podignite pogon jednim
snažnim trzajem prema GORE i ostavite ga na stranu.
Ako je pogon opremljen bravom (nije obavezno) osiguran vijcima,
najprije pomoću ključa uklonite bravu. Brava mora biti zaštićena od
vlage tako da se zimi ne zamrzne.
Savjet: Funkcije zaključavanja potrebno je provjeravati mjesečno.
570mm
1 2
