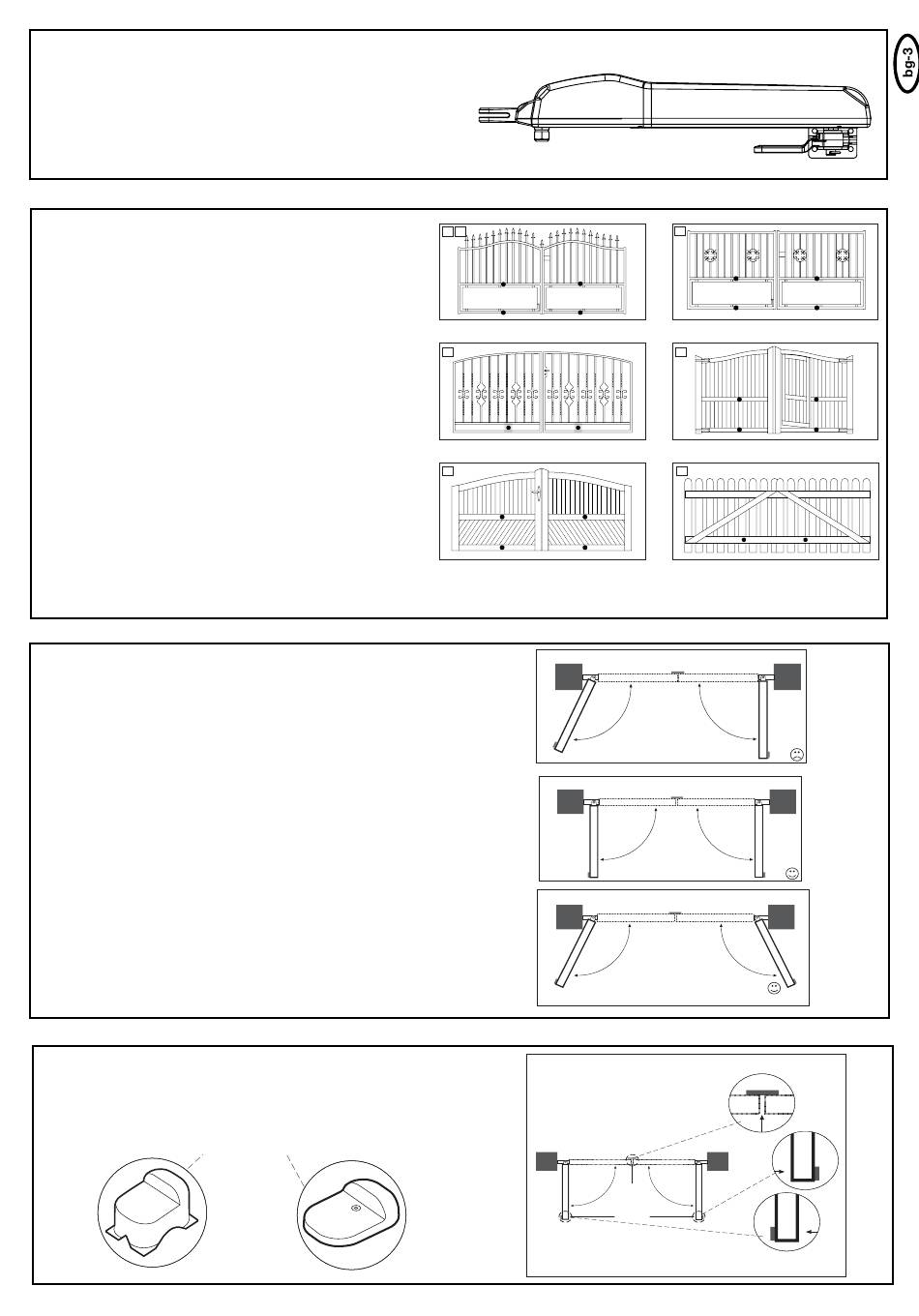

ТЕХНИЧЕСКИ ДАННИ (ЗАДВИЖВАЩ МЕХАНИЗЪМ)
Напрежение на двигателя
Номинална мощност
Максимално мощност
Максимална теглителна сила
Пробег на шпиндела
Zyklen/24h
Einschaltdauer
ТИПОВЕ ВРАтИ
Типът врата е решаващ за мястото на монтаж на задвижващия
механизъм. Ако ограничителят на вратата е на земята,
задвижващият механизъм трябва също така да бъде монтиран
възможно най-долу, за да не може да изкриви вратата.
Използвайте само части на рамката за закрепването.
При врати от стомана закрепването на покритието на вратата
трябва да става на главната рамка. Усилете трегера, който е
даден на разположение, ако не е ясно дали е достатъчно
стабилен.
При дървени врати рамката на вратата трябва да бъде пробита
на мястото на монтажа на обкова й. Препоръчва се плоскост от
външна стена, за да не се разхлаби закрепването с течение на
времето. Тънките дървени врати трябва да се усилят
допълнително, защото иначе няма да издържат на
натоварването.
Максимална ширина на
вратата /тегло
Максимална височина на
вратата
Данни без натоварване от вятъра
За отварящи се навън крила (принадлежности: 50-19503) размерите тегло на вратата и дължина на вратата да се намалят с 25%.
ПОЛОЖЕНИЕ НА ВРАТАТА
Колко трябва да се отваря врата?
90 градуса или до 105 градуса.
Различни ъгли на отваряне на крилата: (движение под наклон)
Непременно да се има пред вид следното:
А: Крилата не се препокриват: Не е необходимо, първо да отваря
едно крило. В този случай ъгълът на отваряне може да бъде
различен до 15 градуса. Крилото, което има да изминава, по-
дълъг път, трябва преимуществено да се използва на двигател 1.
В: Крилата се препокриват: Първото крило трябва да отваря по-
широко, отколкото второто. Възможно е добавяне.
С: Крилата се препокриват: Второто крило трябва да отваря по-
широко, отколкото първото. Добавяне не е възможно. Има
опасност крилата да не затварят правилно. Необходима е
реконструкция на вратата във вариант А или В.
ОГРАНИЧИТЕЛИ
При въртяща се врата е необходим неподвижен ограничител за позиция на
вратата. ОТВОРЕНО и ЗАТВОРЕНО Ограничителите предпазват
задвижващия механизъм, вратата и покритията. Работата на вратата без
неподвижни ограничители води до лошо й движение, често е опасна и
предизвиква преждевременно износване и прекратяване на гаранцията!
24 V
10 W
40 W
300 daN
300 мм
5-10
4min.
2,5 м за всяко крило /150 Kg
2,0 м за всяко крило / 200 Kg
1,5 м за всяко крило / 250 Kg
1,5 м
2 A
C
E
105°
90°
105°
90 0
B
D
F
90°
90°
105°
90 0
