MONTAŽA OKOVA
Najprije pročitajte sljedeća tri odlomka (nosivi okov, okov vratiju,
mjera stezanja). Važno je da pogon bude montiran u ravnini.
Razmak između nosivog okova i okova vratiju određuje se prema
kasnijoj funkciji uređaja. Ovdje je potrebno raditi vrlo precizno. Ako
niste sigurni, šarke najprije probno postavite na pogon, držite ih na
vratima i izmjerite najbolji položaj. Za ovu fazu instaliranja uzmite si
dovoljno vremena.
NOSIVI OKOV
Odgovarajuće mjesto nosivog okova određuje se prema kasnijoj
funkciji uređaja.
On utvrđuje razmak zakretnih točaka motora i zakretnih točaka vratiju i
time kut otvaranja. Postoje mjera A i mjera B. Ne podcjenjujte utjecaj
ovih mjera na funkcioniranje i kretanje. Pokušajte odrediti najbolju
mjeru za svoj kut otvaranja pod svim uvjetima, koliko je moguće
precizno. Za mjere A/B pogledajte tablicu.
Ako nosivi okov nije dovoljno širok, potrebno je napraviti ploču
adaptera (A). Ako je nosivi okov predebeo (C), potrebno ga je ostaviti ili
maknuti vrata (B).
Savjet: Potrebno je pridržavati se mjera A i B jer bi inače "nos"
pogona mogao strugati prilikom otvaranja vratiju.
Mjere je potrebno ev. podesiti.
MONTAŽA
:
Ovdje bolje pristaje vezivna kotva nego umetak za proširenje od čelika
ili plastike, kod koje se navojni čavao može slobodno pričvrstiti na
zidove. Kod položenih okova potrebno je uvinuti veču čeličnu ploču,
koja može biti prekrivena kamenom, a na nju tada možete zavariti
ploču zgloba. Nosivi okov ima na sebi 3 provrta za montažu pogona.
Uobičajeno je da se koristi vanjski provrt. Ako je kod okova širi, može
se koristiti i unutrašnji. U ovom slučaju potrebno je narezati okov jer će
se pogon oštetiti.
OKOV VRATIJU
Kod čeličnih vratiju pričvršćivanje se provodi zavarivanjem ili
uvrtanjem. Prilikom uvrtanja na stražnjoj strani se koristi veliki disk ili
ploča. Snaga koju pogon prenosi na ovaj spoj vrlo je velika.
Kod drvenih vratiju okviri vratiju moraju se na mjestu montaže okova
potpuno provrtati. Drvo pri naprezanju popušta pa se učvršćenja
olabavljuju. Pri naprezanju i kretanju drvo još više popušta, dok se
vrata više dobro ne zatvaraju pa je potreban popravak.
Montirajte jednu ploču za pojačanje s vanjske, a jednu s unutrašnje
strane vratiju pa drvo ne može popuštati i spoj se ne olabavljuje.
Tanka drvena vrata bez metalnog okvira potrebno je
odgovarajuće ojačati, jer inače nećete moći zadržati udaranje.

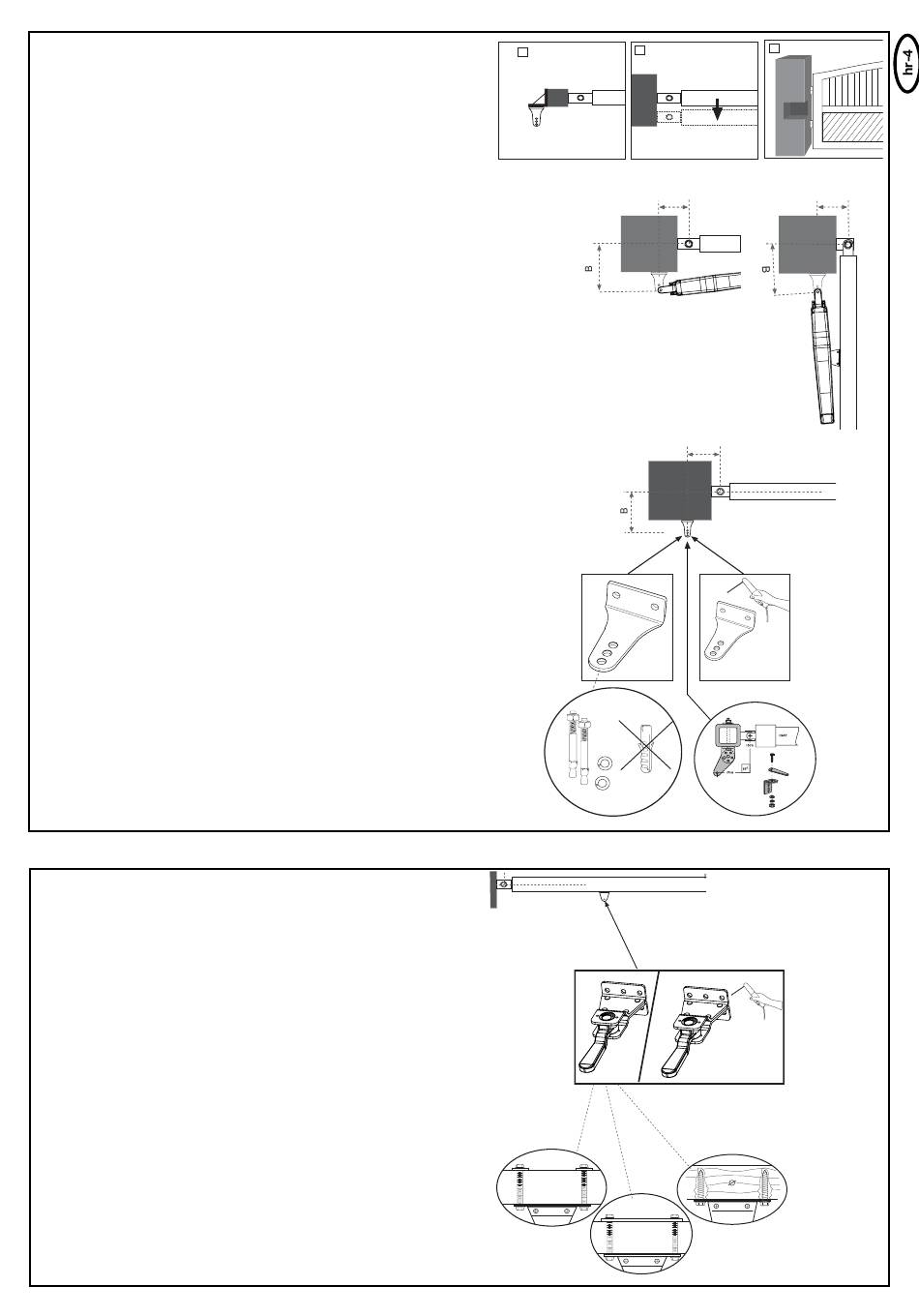

B
A
Za kut otvaranja: 90° - 105°
mjera A: 12-13cm
mjera B: 13- 14cm
C
A A
A
min 6x50
