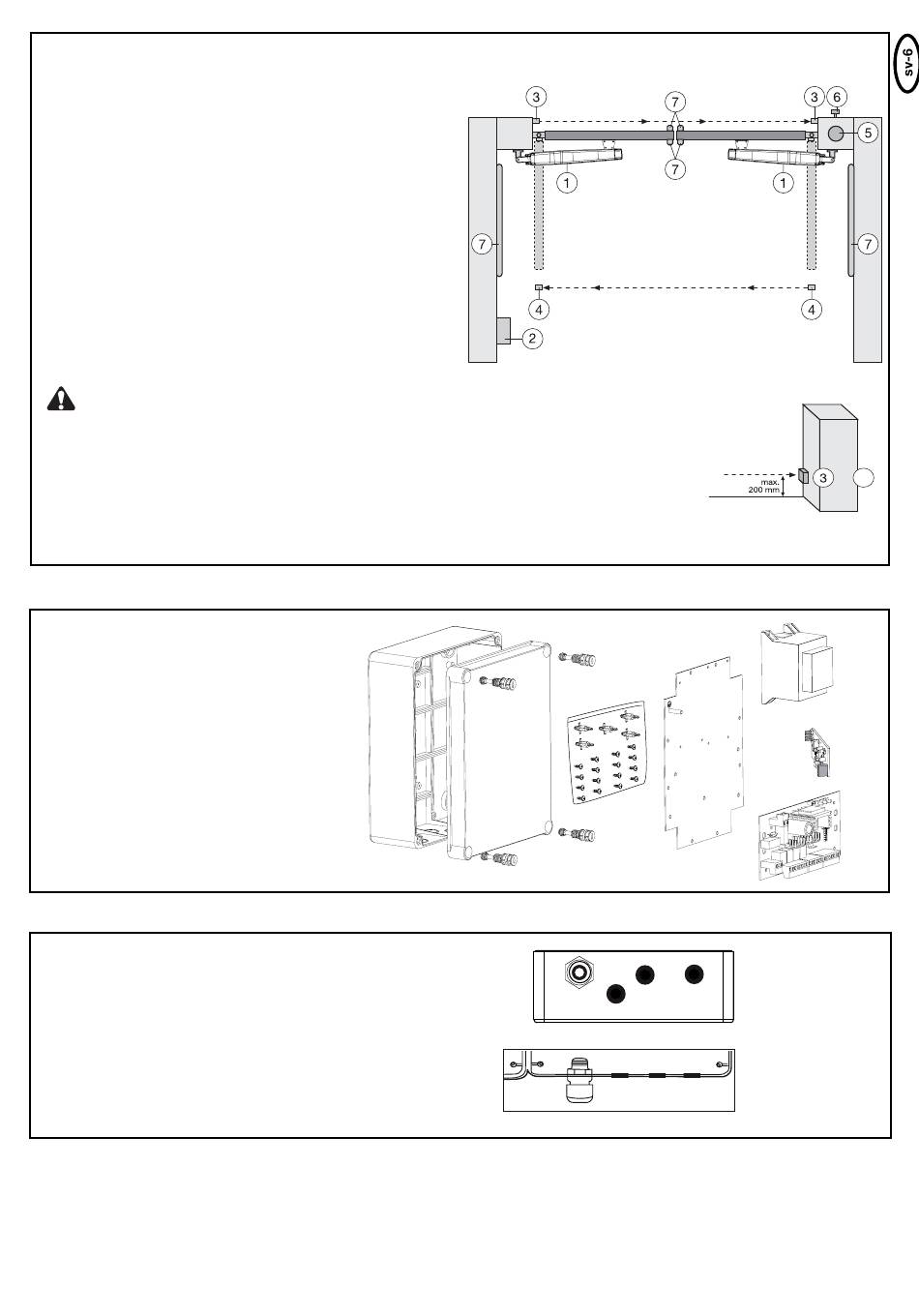

TYPISK UPPBYGGNAD AV EN ANLÄGGNING:
1. Motor
2. Styrning
3. Ljusstråleskydd (aktivt vid stängning), höjd max. 200 mm
Första ljusstråleskydd.
4. Ljusstråleskydd (aktivt vid öppning/stängning), höjd max. 200 mm
Andra ljusstråleskydd (tillval).
5. Blinklampa (tillval)
Viktig optisk hänvisning till portens rörelse.
6. Nyckelbrytare eller kodlås (tillval)(tillval)
Monteras på utsidan. Porten öppnas med nyckel eller inmatning av
ett nummer.
7. Kontaktlist (tillval)
Säkrar porten vid vidröring. Kontaktlister kan monteras på porten
eller pelarna. Kontaktlister måste, när de är nödvändiga, monteras
på en höjd upp till 2,5 m.
Styrningen motsvarar nyaste EN-direktiv. Ett av dessa
direktiv föreskriver, att stängningskrafterna vid portens kant
inom de sista 500mm innan port STÄNGD ej får överstiga 400 N (40
kg). Vid mer än 500 mm får den maximala kraften vid portens kant
uppgå till 1400 N (140 kg). Om detta ej kan säkerställas, måste
ovillkorligen en kontaktlist monteras upp till en höjd på 2,5 m på
porten eller på den motsatta pelaren (EN12453).
Hänvisning:
För en korrekt installation av en portanläggning lämpar sig speciellt på sidan 2 beskrivet tillbehör.
MONTAGE AV STYRNINGSBOXEN
I styrningsboxen finns flera delar:
- Box för utomhusmontage
- Lock för box
- Styrning
- Transformator
- Bottenplatta transformator
- Kabelgenomföring stor
- Kabelgenomföring liten
- Låsklämmorna
- Skruvar 3,5 x 9,5 mm
- Gångjärn för box
FÖRBEREDELSE AV STYRNINGSBOXEN
Öppna de 4 hålen i marken med skruvmejsel eller
liknande verktyg. Sätt fast den stora
kabelgenomföringen till vänster, resterande som
visas.
Fukt och vatten förstör styrningen. Alla öppningar
och kabelgenomföringar måste ovillkorligen förslutas
vattentätt. Styrningsboxen med motorstyrningen ska
monteras med kabelgenomföringarna nedåt.
1x
1x
1x
1x
1x
1x
3x
5x
16x
4x
