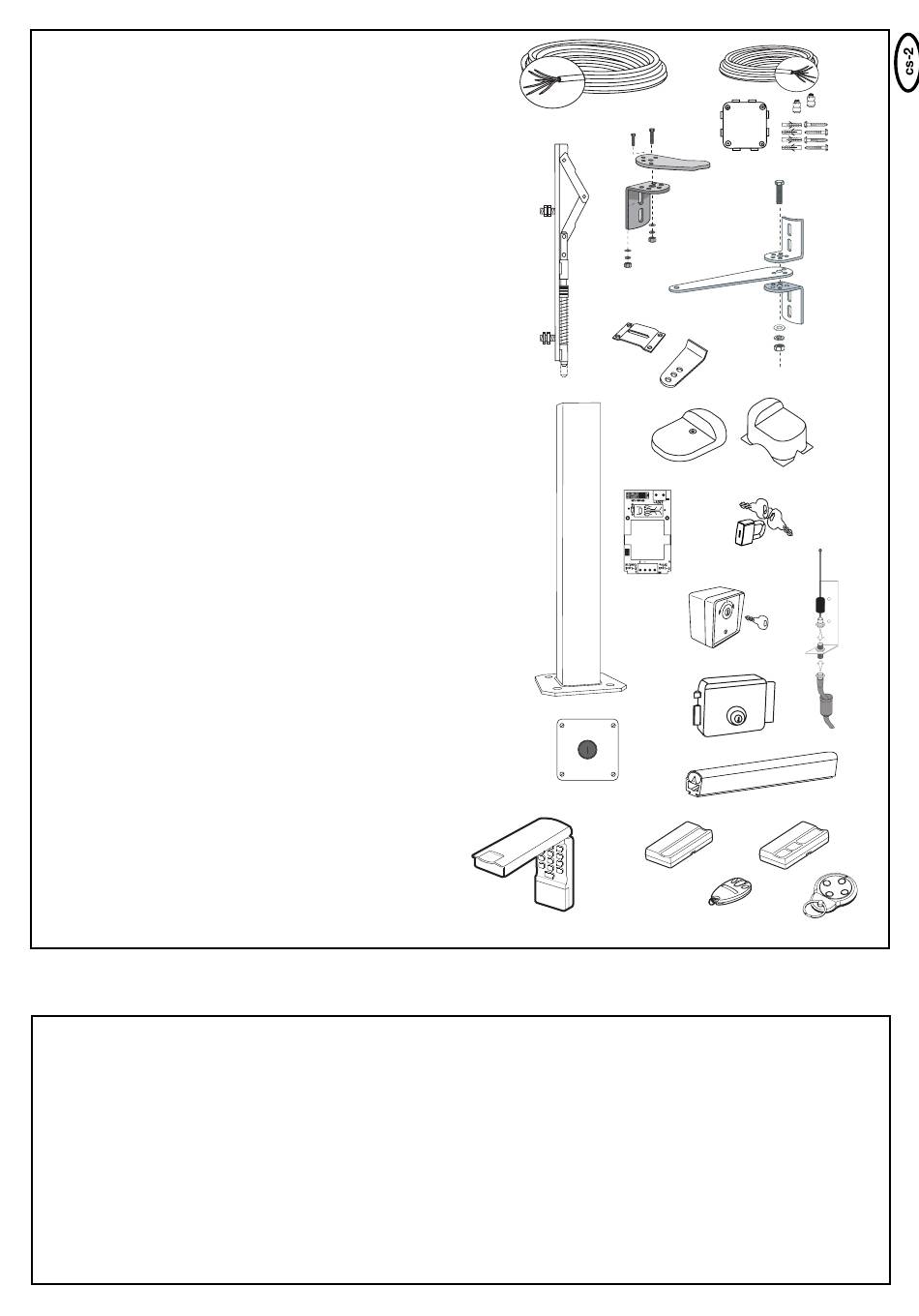

PŘÍSLUŠENSTVÍ PRO INSTALACI, KTERÉ JE K DOSTÁNÍ
1. 041ASWG-0482-50 50m kruh připojovacího kabelu, 6pólový
pro vnější prostor. Je možné položení
bez trubky se stejnými barvami jako
pohon.
2. LA400-JB40E souprava pro prodloužení kabelu k
zařízení. Skládá se z 12m kabelu,
6pólového se stejnými barvami, rozvodné
skříňky IP65, kabelových šroubení a
upevňujícího materiálu.
3. Kování sloupku PROFI 2dílné s velkou 4otvorovou opěrnou
deskou 041ASWG-0092, 041ASWG-
0090
4. Kování sloupku 207917 pro kulatý sloupek
5. Kování sloupku 50-19503 pro bránu otevírající se vně
6. Uzavírací zámek 55124VO (2 klíče ke každému kusu)
7. Elektrický zámek 203285 (12 V)
8. Transformátor pro elektrický zámek 207399
9. Zajištění do podkladu 203339 (ve spojení s el. zámkem)
10. Dorazy v podkladu 203315 pro křídlo (standardní) a 203322
(vysoké)
11. Bezpečnostní lišta 600046 sada 2,5 m bezpečnostní lišty-
sada pryžový profil 2,5 m
Upevňovací kolejnice 2,5 m
Montážní sada (600060) bude potřebná
pro každou bezpečnostní lištu
600053 pryžový profil (malý) 20 m
600077 upevňovací kolejnice 20 m
600077-1 upevňovací kolejnice 2 m
12. Sloup 600008 jednotlivě pro světelnou závoru
530 mm
13. Nouzový vypínač 600084 PVC-kryt, IP65
14. Vypínač na klíč 100034 2příkazový, pod omítku
100041 2příkazový, na omítku
16. Venkovní anténa ANT4X-1LM
16. Dálkový ovládač 94330E 1-kanálový
94333E 3-kanálový
94334E 4-kanálový mini
94335E 3-kanálový mini
17. Kódovaný zámek 9747E
DŘÍVE NEŽ ZAČNETE
Pohon potřebuje na straně místo pro rameno a montáž. Dbejte prosím na to, aby tento prostor byl k dispozici.
Větrné zatížení: Již slabý vítr může mít za následek, že pohon reverzuje (bezpečnostní reverzování), protože síly, které na bránu působí jsou
velmi velké. To platí především pro brány, které nepropouštějí vítr. Upozornění: V každém případě by měl být pro odlehčení pohonu namontován
elektrický zámek ve spojení s blokováním v podkladu. V extrémním případě může silný vítr ohnout kování a bránu a/nebo pohon poškodit!
Existuje mnoho faktorů, které jsou rozhodující pro volbu správného pohonu. Za předpokladu, že se jedná o dobře fungující bránu, představuje
největší potíž „rozjetí". Je-li již brána v pohybu, potřebuje většinou podstatně nižší sílu.
• Velikost brány: Velikost brány je velmi důležitý faktor. Vítr může bránu brzdit nebo ji napružit a silně zvýšit potřebnou sílu.
• Hmotnost brány: Údaj o hmotnosti brány představuje jen přibližnou charakteristickou veličinu, která se může značně lišit od skutečné potřeby.
Funkce je důležitá.
• Vliv teploty: Nízké vnější teploty mohou rozjetí ztížit (změny podkladu atd.) nebo znemožnit. Vysoké vnější teploty mohou spustit dříve tepelnou
ochranu (přibližně 135 şC).
POZOR: Pohony nejsou uzpůsobeny pro trvalou práci při maximální době zapnutí (nepřetržitý provoz). Pohon se příliš zahřeje a vypne, dokud
znovu nedosáhne teploty zapnutí. Vnější teplota a brána představují důležité veličiny pro skutečnou dobu zapnutí.
