DATOS TÉCNICOS DEL MANDO DEL MOTOR
Tensión: 230VAC
Transformador: 230/24VAC mínimo 60VA
Salida del motor: 24VDC máx.
Suministro accesorios: 24VDC - 100mA
Temperatura de trabajo: -20ºC ÷ +55ºC
Grado de protección: IP54
PE
TRANSFORMER
230VAC
250V/2A
L N

POWER SUPPLY

230VAC/50Hz
230VAC
PE
INPUT 24VAC
BRN GRN WHT YEL
MOTOR MOTOR
30VDC MASTER SECOND 24V/150mA
+ -

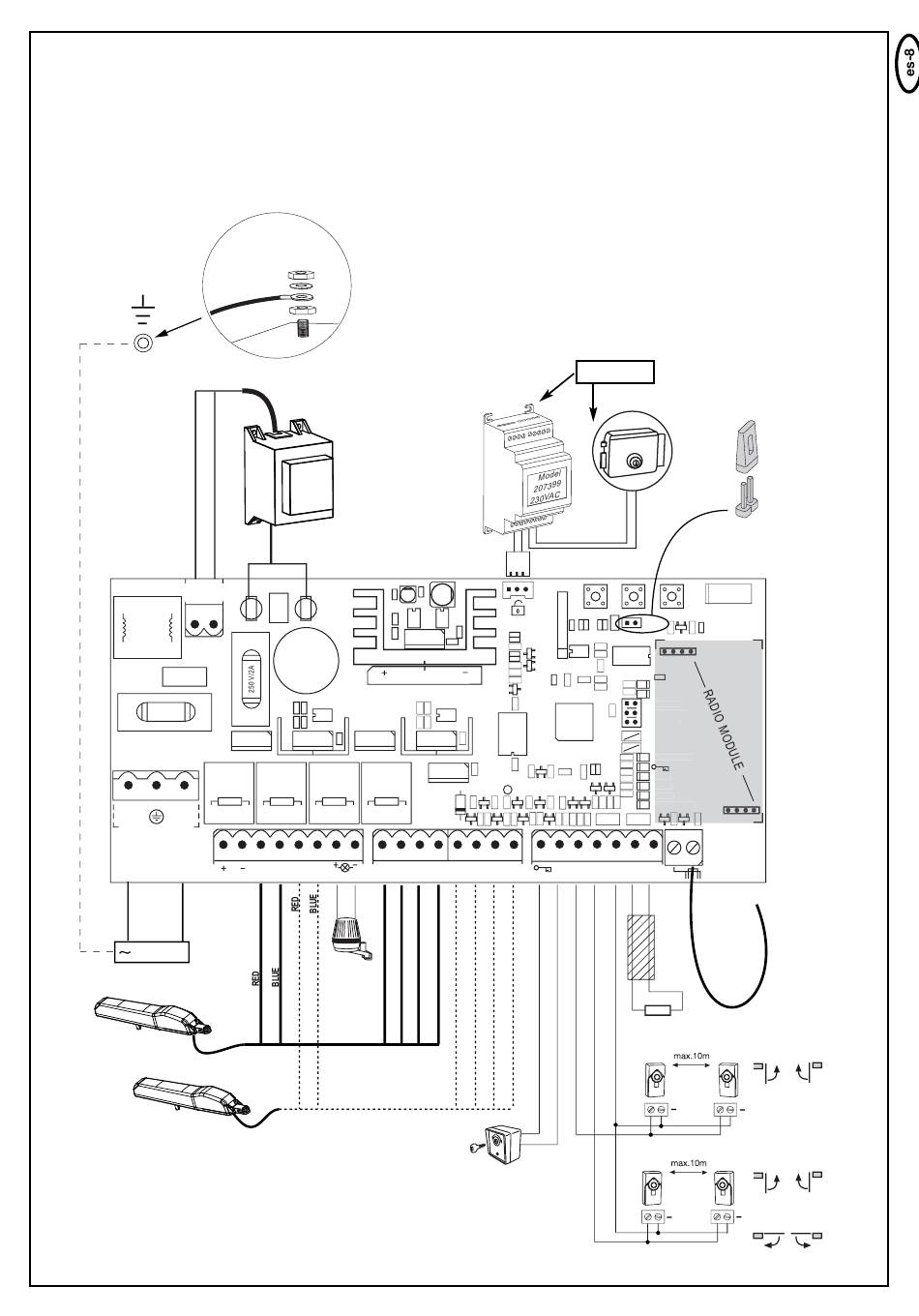

CABLEADO DEL MANDO / VISIÓN DE CONJUNTO:
a. Comience con el cable de alimentación de 230 voltios en el lado
izquierdo de la caja aún sin tensión.
b. Una el conductor de toma a tierra del cable de alimentación con la
placa de base. Conecte todos los demás cables al mando.
c. Para las motores de accionamiento.: Utilice cables que son
adecuados para su uso fuera (Grosor: 0,75 mm ²). Si es necesario,
utiliza el mismo cable dos veces.
ATENCIÓN: Controle varias veces si los cables de color del motor
están conectados correctamente, de lo contrario el motor puede
sufrir daños o no funcionará correctamente. Preste sobre todo
atención si se emplean cajas de distribución.
Recomendamos los accesorios: LA400-JB40E; Kit para la
prolongación de cable para una instalación. Consta de 12 m de
cable, de 6 polos con los mismos colores que el accionamiento, caja
de distribución IP65, atornilladuras de cable y material de fijación.
BRN GRN WHT YEL
COM PHOTO
MASTER SECOND
opcional
Model
203285
P2
P1 P3
RADIO
CH1 CH1
CH2 CH2
1/2 MOTOR MOTOR
STOP/8.2KΩ OP/8.2KΩ
OPEN/PED EN/PED
JP1
JP2
STOP/8.2KΩ STOP/8.2KΩ
PHO 1 PHO 1
PHO 2 PHO 2
LEARN EARN
DIAGNOSTIC DIAGNOSTIC
COM STOP /
1 2 8.2KΩ
8.2
Ω
+
+
+ +
Antenna
+
