TECHNICKÉ ÚDAJE (POHON)
Napätie motora
Menovitý výkon
Maximálny výkon
Maximálna posuvná sila
Dráha chodu vretena
Zyklen/24h
Einschaltdauer

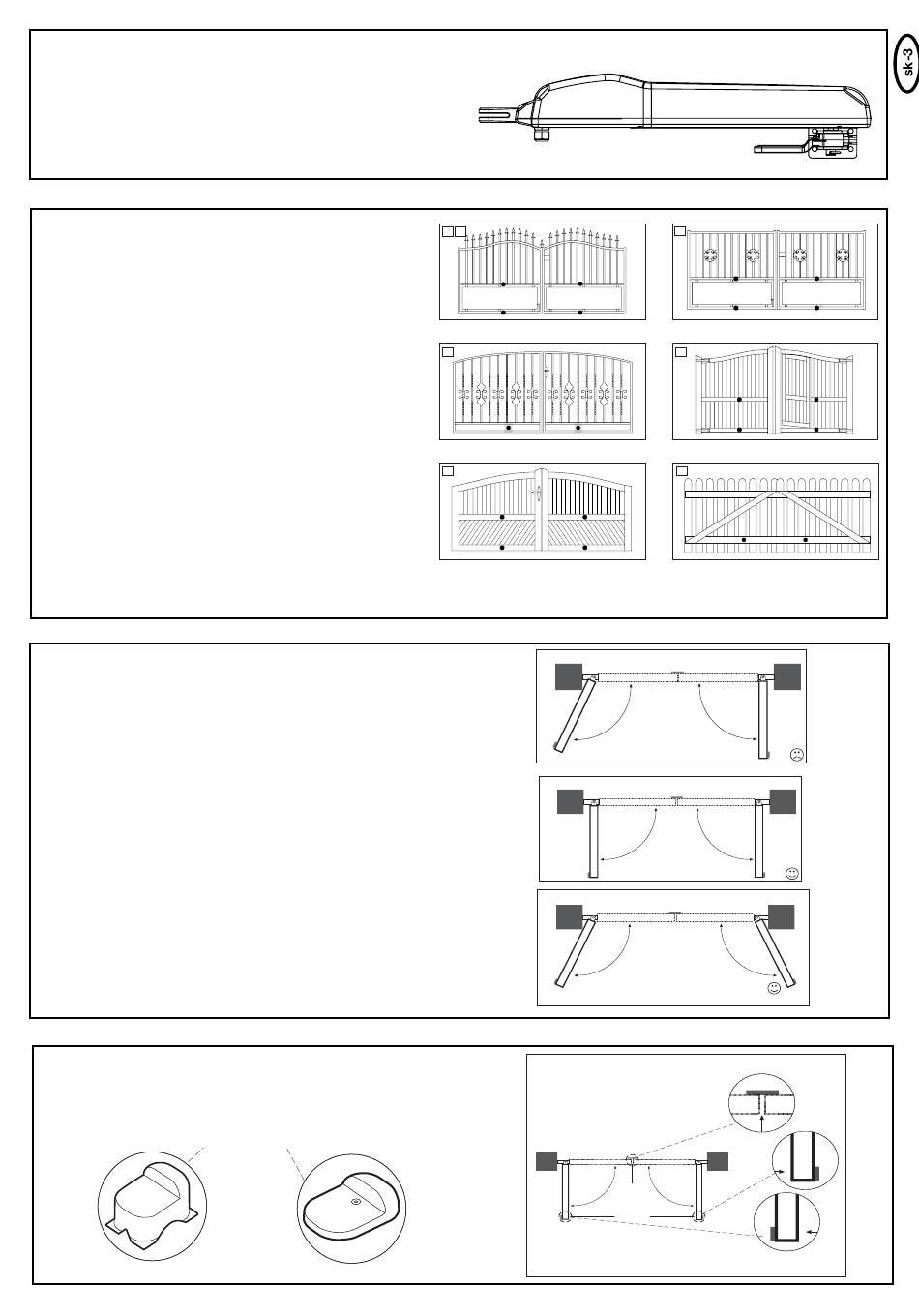

TYPY BRÁNY
Typ brány rozhoduje o mieste montáže pohonu. Ak je zarážka
brány na dne, mal by sa pohon taktiež podľa možnosti namontovať
dole tak ďaleko, aby sa brána nemohla pretočiť. Používajte iba
diely rámu pre upevnenie.
Pri oceľových bránach by malo nastať upevnenie kovania brány na
hlavný rám. Ak nie je jasné, či nosník, ktorý je k dispozícii, je
dostatočne stabilný, zosilnite ho.
Pri drevených bránach sa musí rám brány na mieste montáže
kovania brány kompletne prevŕtať. Odporúča sa platňa z vonkajšej
brány, aby sa upevnenie časom nemohlo uvoľniť. Tenké drevené
brány sa musia navyše zosilniť, pretože inak neodolajú namáhaniu.
Max. šírka brány / hmotnosť
Max. výška brány
Údaje bez zaťaženia vetrom
Pre krídla otvárané von (príslušenstvo: 50-19503) treba znížiť miery hmotnosti brány a dĺžky krídla o 25%.
SITUÁCIA BRÁNY
Ako ďaleko sa musí otvoriť krídlo?
90 stupňov alebo až 105 stupňov.
Rozdielny uhol otvorenia krídel: (Šikmé vjazdy) Pred montážou treba
dodržiavať nasledovné:
A: Krídla sa neprekrývajú: Nie je potrebné, aby sa jedno krídlo
otvorilo najprv. V tomto prípade smie byť uhol otvorenia rozdielny až
do 15°. Prednostne by sa malo krídlo, ktoré má dlhšiu dráhu,
používať na motore 1.
B: Krídla sa prekrývajú: Prvé krídlo sa má otvárať ďalej ako druhé.
Zabudovanie je možné.
C: Krídla sa prekrývajú: Druhé krídlo sa má otvárať ďalej ako prvé.
Zabudovanie nie je realizovateľné. Existuje nebezpečenstvo, že
krídla sa správne nezatvárajú. Prestavba brány na variant A alebo B
je potrebná.
ZARÁŽKY
Otočná brána potrebuje pevnú zarážku v bráne OTVORENEJ a bráne
ZATVORENEJ. Zarážky chránia pohon, bránu a kovania. Prevádzkovanie brány
bez pevných záražiek vedie k ťažkému chodu, je často nebezpečné a spôsobuje
predčasné opotrebovanie a zaniknutie záruky!
24V
10W
40W
300daN
300mm
5-10
4min.
2,5m na krídlo / 150 kg
2,0m na krídlo / 200 kg
1,5m na krídlo / 250 kg
1,5m
2 A
C
E
105°
90°
105°
90 0
B
D
F
90°
90°
105°
90 0
