LiftMaster SCS200 Mechanische Installation Seite 138

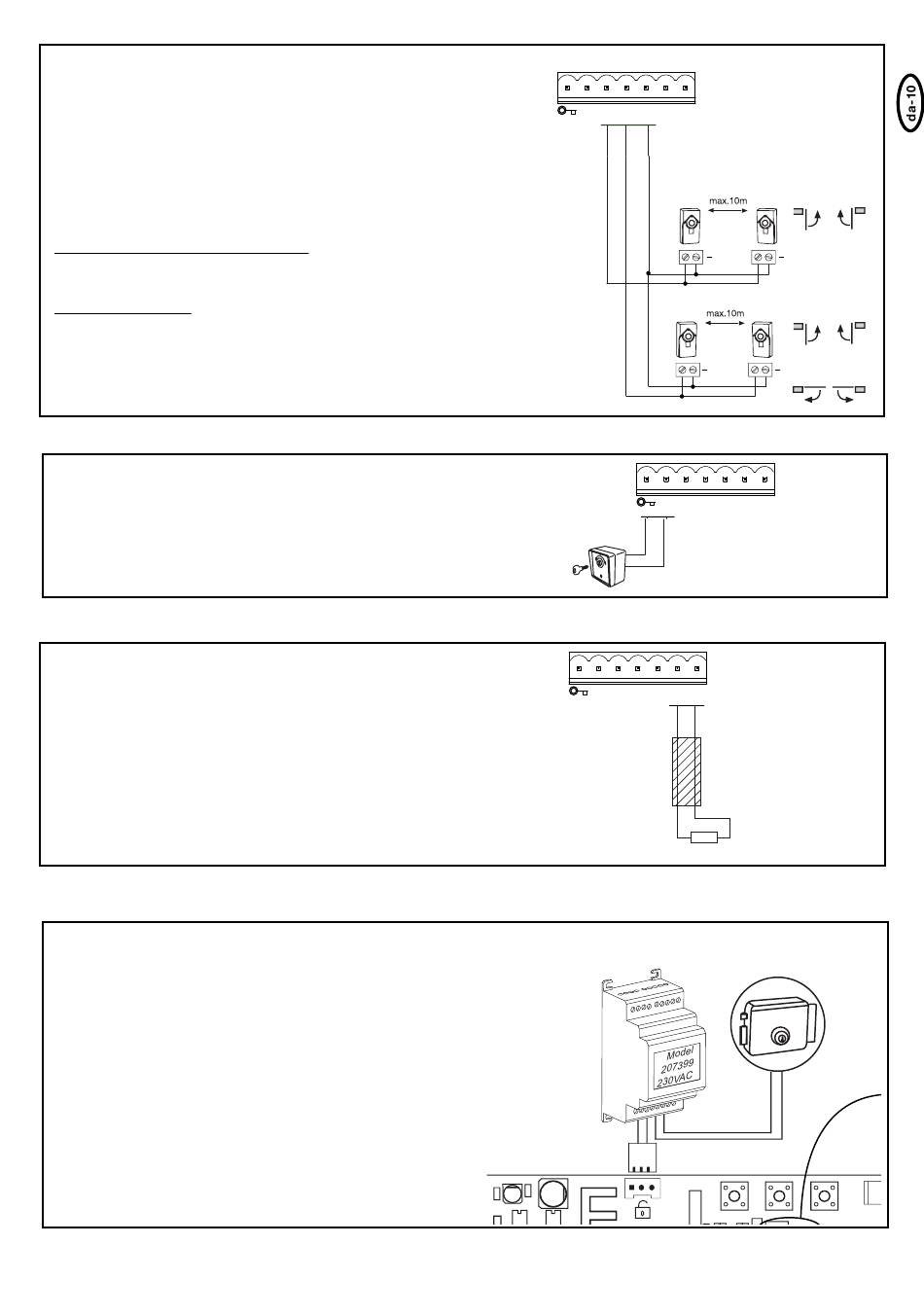

FOTOCELLER (OPTION)
Fotocellerne bruges til at sikre porten og skal anvendes.
Monteringsstedet afhænger af portens konstruktion. Iht. EN12453
skal der på ydersiden installeres et fotocellepar i en højde på 200
mm aktivt i „Lukning". Fotocellerne består af en sender og en
modtagedel og skal sidde over for hinanden. Fotocellen monteres på
muren ved hjælp af små skruer og dyvler. Hvis funktionen
„Automatisk lukning" skal være mulig, skal Chamberlain-Failsafe
fotocellen installeres. Chamberlain-Failsafe systemet (2-kabel-
system) har på begge sider en lille LED (lys), der kan ses udefra for
at vise fotocellens status.
Diagnose på Chamberlain-Failsafe fotocellen
LED konstant = OK
LED blinker = Fotocellen spærrer styringen
LED fra = Ingen strøm, forkert tilslutning eller omvendt polaritet
Diagnose på styringen
LED PHOTO1, 2 fra = OK ingen fotocelle tilsluttet
LED PHOTO1, 2 konstant til = OK
LED PHOTO1, 2 blinker = Styringen spærrer
KONTAKT/NØGLEAFBRYDER (OPTION)
Styringen/motoren kan aktiveres via kontakt eller nøgleafbryder. 1-
fløjet eller 2-fløjet åbning er mulig afhængig af jumpernes indstilling.
(Tilslutning: Nøglesymbol og COM)
KONTAKTLISTE (OPTION)
Der kan tilsluttes en kontaktliste til styringen, der fungerer efter 8,2
KOhm-princippet, dvs. en 8,2 KOhm stor prøvemodstand er
monteret for enden af kontaktlisten. Den sikrer en løbende kontrol
af strømkredsen. Styringen leveres med en indbygget 8,2 KOhm
modstand. Flere kontaktlister tilsluttes i serie.
Kabeltværsnit: 0,5 mm2 eller mere.
EL-LÅS (OPTION)
Styringen giver mulighed for at anvende en 12 V el-lås. (Vejledning
er vedlagt el-låsen).
En hjælpestyring til el-låsen skal i den forbindelse tilsluttes til
hovedstyringen.
Skru hjælpestyringen fast på grundpladen ved siden af
styringstransformatoren.
Åbn huset og foretag alle nødvendige elektriske forbindelser.
Sæt stikket til hjælpestyringen i stikkokontakten med nøglesymbolet.
-
+
+ -
-
+
-
+
-
+
COM PHOTO COM STOP/*
8.2 Ω
1 2
8.2
Ω
+ +
+
+
GRN WHT YEL COM PHOTO COM STOP/*
1 2
SECOND
COM PHOTO COM STOP/*
1 2 8.2 Ω
8.2
Ω
P1
+
8.2 Ω
Model
203285
P2
P3
