Power Supply - LiftMaster SCS200 Mechanische Installation

DANE TECHNICZNE STEROWNIKA SILNIKA
Napięcie:
Transformator:
Wyjście silnika:
Zasilanie osprzętu:
Zakres temperatur pracy:
Klasa ochronna:
PE
TRANSFORMER
230VAC
250V/2A
L N

POWER SUPPLY

230VAC/50Hz
30VDC
230VAC
PE
230VAC
230/24VAC min. 60 VA
24VDC max.
24VDC – 100 mA
-20şC ÷ +55şC
IP 54
INPUT 24VAC
BRN GRN WHT YEL
MOTOR MOTOR
MASTER SECOND 24V/150mA
+ -

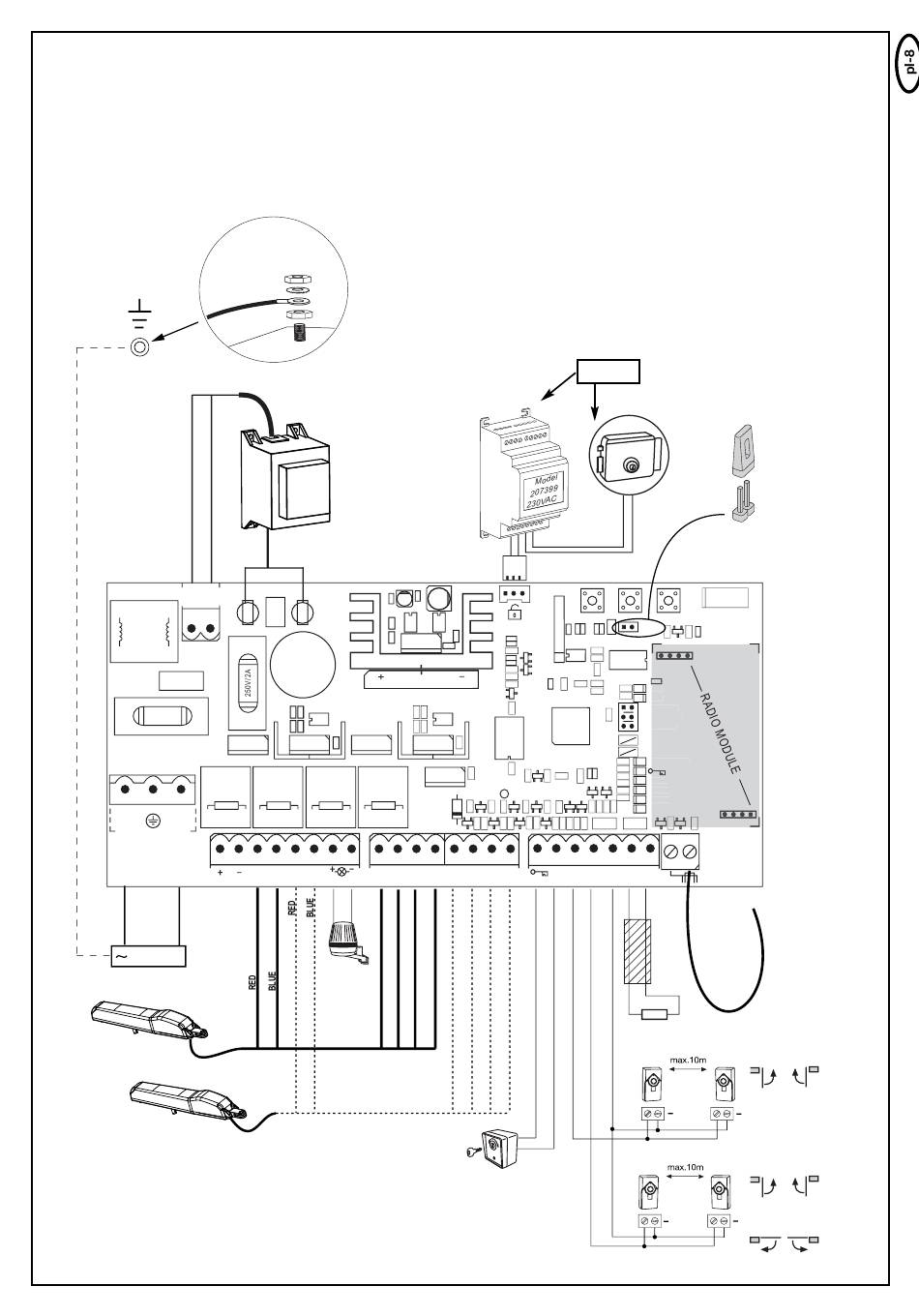

OKABLOWANIE STEROWNICZE/ZESTAWIENIE:
a. Proszę zacząć od podłączenia kabla 230 V, gdy nie znajduje się on
pod napięciem.
Kabel zasilania umieścić po lewej stronie skrzynki.
b. Przewód uziemiający zasilania połączyć z płytą podstawową.
Wszystkie inne kable podłączyć do sterownika.
c. Do napędów: Należy używać kabla nadającego się do użytku na
wolnym powietrzu (grubość: 0,75 mm).
Jeśli to konieczne, należy dwukrotnie użyć takich samych kabli.
UWAGA: Proszę skontrolować kilkakrotnie, czy kable wielokolorowe
silnika zostały podłączone prawidłowo. W przeciwnym wypadku silnik
może zostać uszkodzony bądź nie działać prawidłowo. Proszę
szczególnie uważać, stosując puszki rozgałęźne.
Zalecany osprzęt: LA400-JB40E; zestaw do przedłużenia kabli
instalacji. Składa się z kabla 12 m, 6-biegunowego, o kolorze
analogicznym do napędu, puszki rozgałęźnej IP65, dławnic kablowych
i materiału mocującego.
BRN GRN WHT YEL
COM PHOTO
MASTER SECOND
opcja
Model
203285
P1 P2 P3
RADIO
CH1 CH1
CH2 CH2
1/2 MOTOR MOTOR
STOP/8.2KΩ OP/8.2KΩ
OPEN/PED EN/PED
JP1
JP2
STOP/8.2KΩ STOP/8.2KΩ
PHO 1 PHO 1
PHO 2 PHO 2
LEARN EARN
DIAGNOSTIC DIAGNOSTIC
COM STOP /
1 2 8.2KΩ
8.2
Ω
+ +
+
+
Antenna
+
