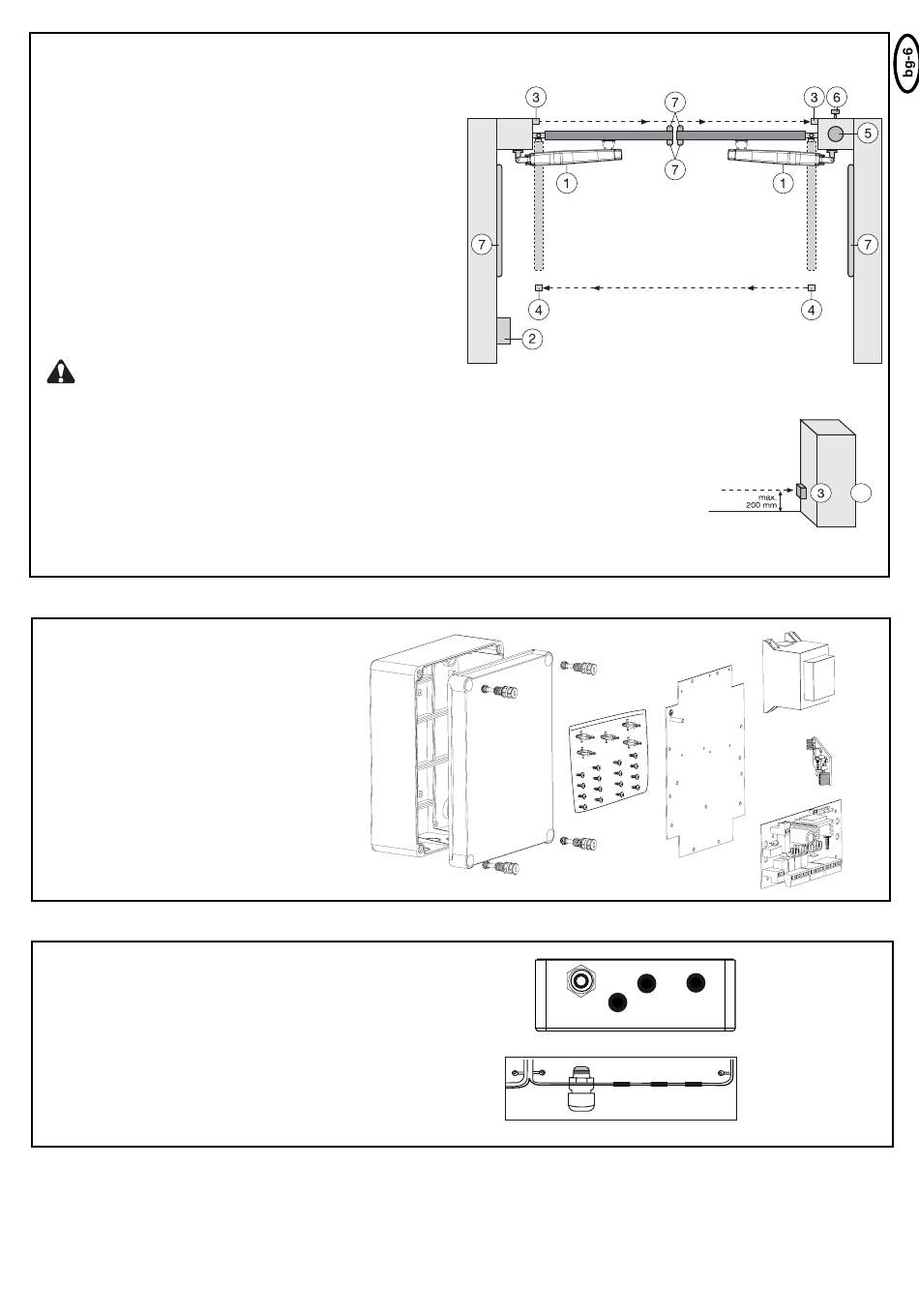

ТИПИЧНО УСТРОЙСТВО НА ЕДНА ИНСТАЛАЦИЯ
1. Двигател
2. Управление
3. Фотоклетка (активна при затваряне), височина максимално
200 мм. Първа фотоклетка.
4. Фотоклетка (активна при отваряне / затваряне), височина
максимално 200 мм. Втора фотоклетка (по избор).
5. Мигаща лампа (по избор)
Важна оптична сигнализация за движението на вратата.
6. Превключвател с ключ или кодирана ключалка (по избор)
Поставя се на външната страна. Вратата се отваря с помощта
на ключ или задаване на номер.
7. Контактна лайстна (по избор)
Обезопасява вратата при докосване. Контактни лайстни могат
да се монтират на вратата или на колоните. Ако е необходимо
контактните лайстни се монтират на височина 2,5 м.
Управлението съответства на най-новите норми на ЕС.
Съгласно една от тях силата на затваряне върху края на
вратата в последните 500 мм преди положение врата затворена
ZU не трябва да надвишава 400 N (40 кг). Извън тези 500 мм
максималната сила върху края на вратата може да достигне
1400 N (140 кг) . Ако това не може да бъде гарантирано, трябва
непременно да се монтира контактна лайстна на височина от 2,5
м на вратата или на отсрещната колона (EN12453).
Указание:
За професионалното инсталиране на съоръжението се използват посочените на стр.2 принадлежности.
МОНТИРАНЕ НА КУТИЯТА ЗА
УПРАВЛЕНИЕТО
В кутията за управлението има множество части:
- кутия за външно монтиране
- капак за кутията
- управление
- трансформатор
- опорен панел за трансформатора
- кабелна глава голяма
- кабелна глава малка
- фиксиращите скоби
- винтове 3,5 x 9,5 мм
- шарнири за кутията
ПОДГОТОВКА НА КУТИЯТА ЗА УПРАВЛЕНИЕТО
С помощта на отвертка или подобен инструмент отворете
четирите отвора на дъното на кутията. Голямата кабелна
глава монтирайте в ляво, останалото както е показано.
Влагата и водата разрушават управлението. Всички отвори
и кабелни глави трябва непременно да са водоустойчиво
уплътнени. Кутията на управлението с управлението на
двигателите трябва да се монтира с кабелните глави
надолу.
1x
1x
1x
1x
1x
1x
3x
5x
16x
4x
