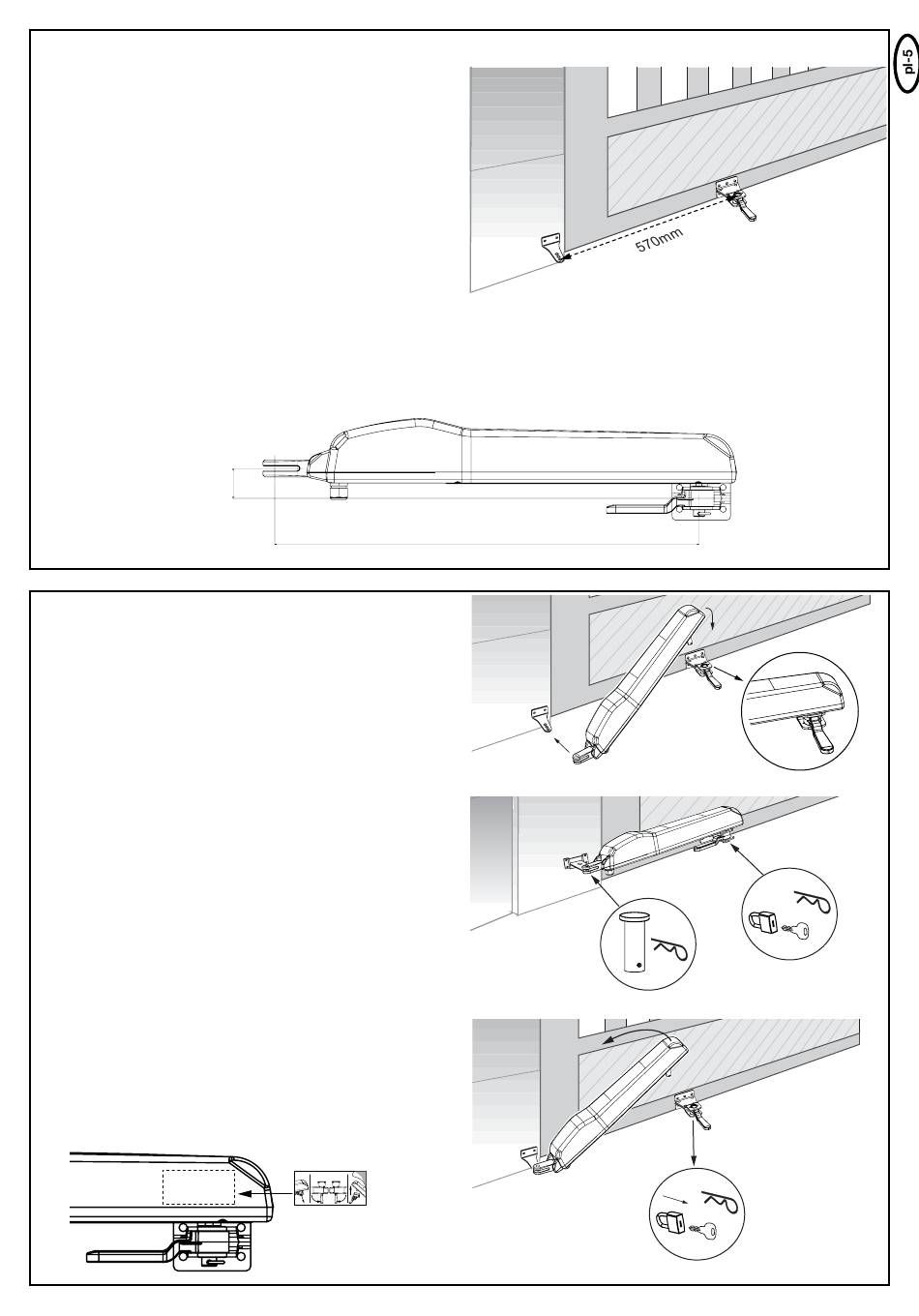

WYMIAR ZAMOCOWANIA
Odstęp pomiędzy okuciami nazywany jest wymiarem zamocowania. Po
zamknięciu bramy zabierak umieszczony jest na wrzecionie z przodu i
przesuwa się podczas otwierania do tyłu.
WSKAZÓWKA: Należy przestrzegać bezwzględnie wymiaru
zamocowania! Wymiary – patrz rysunek.
Przed montażem okucia należy dokładnie zmierzyć wymiar
zamocowania.
1. Całkowicie zamknąć bramę.
2. Zamontować napęd na zamontowanym okuciu filara.
3. Napęd znajduje się w fabrycznie ustawionym położeniu.
BRAMA ZAMKNIĘTA (1-2 cm od przedniego zakończenia).
4. Nałożyć na napęd okucie bramy i zabezpieczyć.
5. Przekręcić dźwignię blokady na okuciu bramy w kierunku filara bramy.
6. Przytrzymać napęd z okuciem przy bramie i zaznaczyć miejsce zamontowania okucia. Należy pamiętać o wysokości okucia filara, aby
możliwy był późniejszy montaż napędu w pozycji poziomej. (wykonanie tych czynności jest łatwiejsze z pomocą 2 osoby).
Wskazówka: Napęd należy zamontować poziomo. W ten sposób powstaje przesunięcie wysokości pomiędzy okuciem filara a okuciem bramy,
wynoszące ok. 41 mm.
41mm
MONTAŻ RAMION NAPĘDU
Po zamontowaniu okucia bramy można zamontować napęd.
Przekręcić dźwignię blokady bramy o ok. 90 stopni do siebie. Nałożyć
napęd.
Zabezpieczyć trzpień zawleczką. Obrócić dźwignię blokady w
kierunku filara.
Brama powinna być nieznacznie otwarta. Zostanie to skorygowane
podczas biegu programującego.
Wskazówki:
- Trzpienie bramy należy smarować smarem dostępnym w sprzedaży.
- Jeżeli nie da się osadzić napędu z powodu całkowitego zamknięcia
bramy, można to skorygować podczas jazdy programującej. Jeżeli
chodzi tu o 5-10 mm, dla pewności należy zmierzyć ponownie lub
skorygować wymiar zamocowania.
- Napędy wolno przesuwać/uruchamiać wyłącznie elektrycznie!
Mechaniczne obracanie napędu może go uszkodzić!
Należy uprzednio podłączyć całe okablowanie elektryczne oraz kable
sterownicze. (patrz okablowanie sterownicze/zestawienie)
ZWALNIANIE BLOKADY/NAPĘD RĘCZNY BRAMY
W razie awarii zasilania można odblokować napęd. Pod napędem
umieszczona jest czarna dźwignia. Proszę ją obrócić do siebie.
Wyciągnąć znajdujący się pod okuciem bramy trzpień z zawleczką.
Napęd podnieść zdecydowanym ruchem w górę i odłożyć go.
Jeżeli napęd zabezpieczony jest zamkiem (opcjonalnie), a nie
trzpieniem z zawleczką, należy uprzednio otworzyć zamek, używając
kluczyka. Należy zabezpieczyć zamek przed wilgocią, aby nie
zamarzł w zimie.
Wskazówka: Raz w miesiącu należy kontrolować działanie
mechanizmu odblokowującego.
