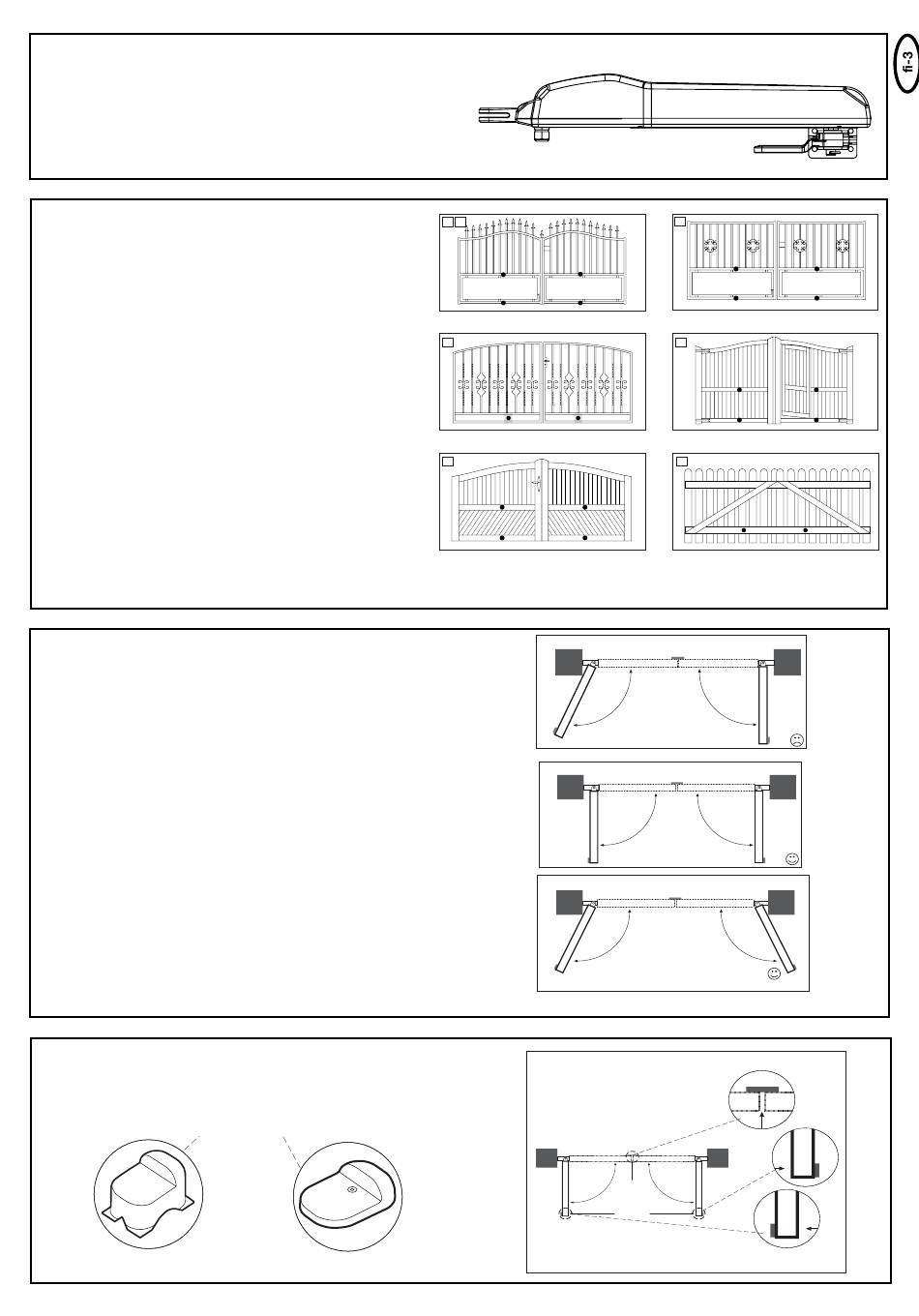

TEKNISET TIEDOT (KÄYTTÖLAITE)
Moottorin jännite
24 V
Nimellisteho
10 W
Maksimiteho
40 W
Maksimityöntövoima
300 daN
Karan liike
300 mm
Cycles/24h
5-10
Duty cycle
4 min
PORTTIMALLIT
Portin malli ratkaisee käyttölaitteen asennuspaikan. Kun portin
vaste on alustassa, tulee myös käyttölaite asentaa mahdollisimman
alas, jotta se ei pääse vääntämään porttia. Kiinnityksen saa tehdä
vain kehyksen osiin.
Teräsporteissa helat tulee kiinnittää pääkehykseen. Mikäli
kannattimen kestävyys on epävarmaa, on se vahvistettava.
Puuporttien kehyksiin on tehtävä läpimenevät reiät portin helojen
asennuspaikkoihin.
Ulkopuolelle on suositeltavaa asentaa tukilevy, jotta kiinnitys ei
löystyisi ajan myötä. Ohuisiin puuportteihin on lisättävä vahvikkeet.
Ne eivät kestä kuormitusta muuten.
Portin maksimileveys/paino
Portin maksimikorkeus
Tiedot ilman tuulikuormaa
Ulospäin aukeavien portinpuoliskojen kohdalla (lisävaruste: 50-19503) on portin painoa ja puoliskojen pituutta vähennettävä 25 %.
PORTIN ASEMA
Kuinka paljon portinpuoliskoa tulee avata?
90 astetta tai 105 asteeseen saakka.
Portinpuoliskojen avauskulmat poikkeavat toisistaan (vinot tuloportit):
Ennen asennusta on ehdottomasti kiinnitettävä huomiota seuraaviin
seikkoihin:
A: Portinpuoliskot eivät mene limittäin: Ei ole tarpeen, että toinen
portinpuolisko avautuu ensin. Avauskulmat saavat tällöin poiketa
toisistaan 15 astetta. Moottoriin 1 on suositeltavaa kytkeä
portinpuolisko, jonka matka on pidempi.
B: Portinpuoliskot menevät limittäin: Ensimmäisen portinpuoliskon
tulee avautua enemmän kuin toisen. Asennus on mahdollista.
C: Portinpuoliskot menevät limittäin: Toisen portinpuoliskon tulee
avautua enemmän kuin ensimmäisen. Asennus ei ole mahdollista.
Vaarana on, että portinpuoliskot eivät sulkeudu asianmukaisesti.
Portti on muunnettava mallin A tai B mukaiseksi.
VASTEET
Kääntöporttiin tarvitaan kiinteä vaste AUKI- ja KIINNI-asennoille. Vasteet säästävät
käyttölaitetta, porttia ja heloja. Portin käyttö ilman kiinteitä vasteita häiritsee portin
liikettä ja on usein vaarallista. Se aiheuttaa ennenaikaista kulumista ja johtaa
takuun raukeamiseen!
2,5 m portinpuoliskoa kohti / 150 kg
2,0 m portinpuoliskoa kohti / 200 kg
1,5 m portinpuoliskoa kohti / 250 kg
1,5 m
2
A
C
E
105°
90°
105°
90
0
B
D
F
90°
90°
105°
90
0
