Montaggio Della Centralina - LiftMaster SCS200 Mechanische Installation

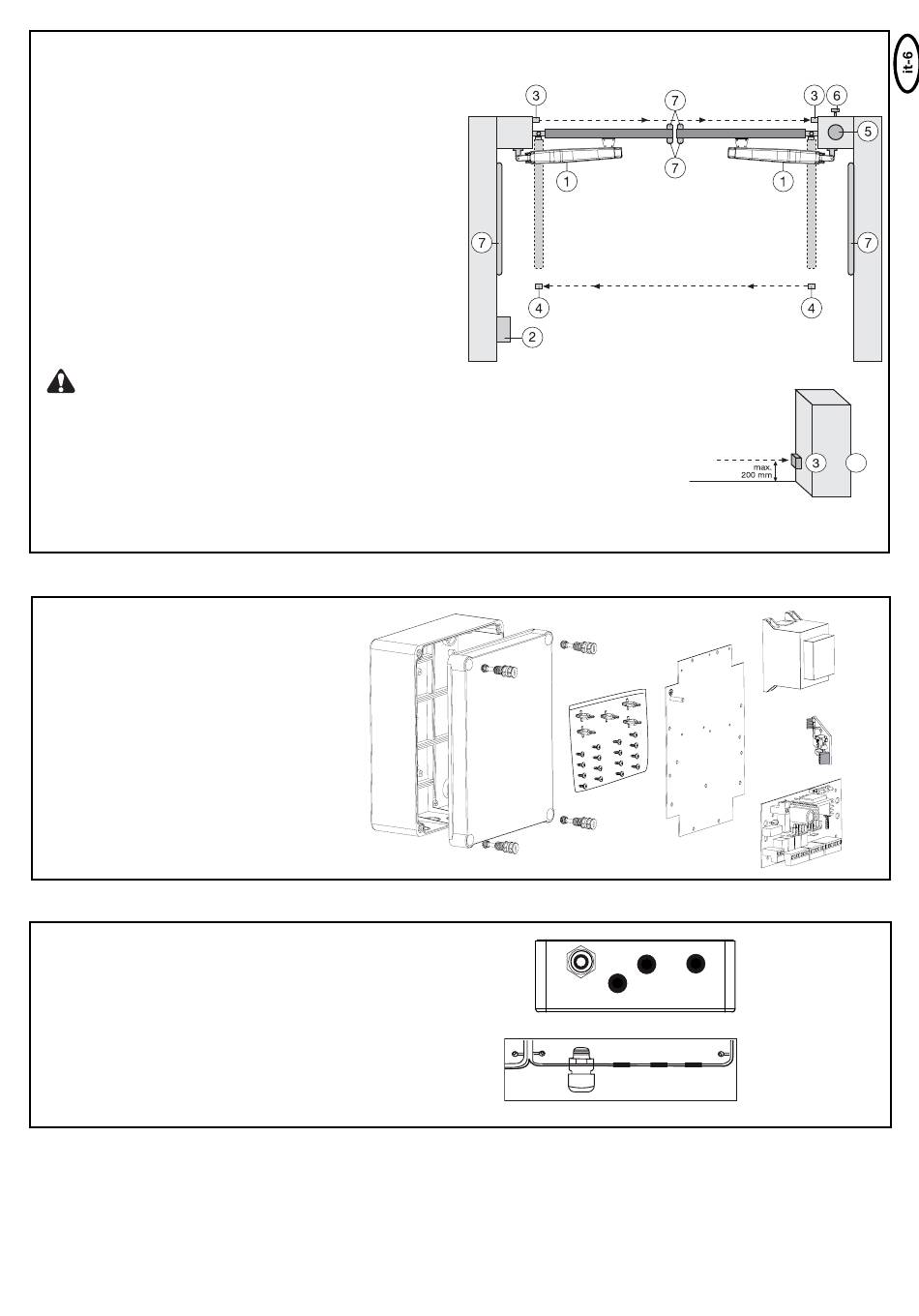

ELEMENTI STANDARD DI UN IMPIANTO:
1. Motore
2. Centralina
3. Fotocellula (attiva in fase di chiusura), altezza max. 200 mm
Prima fotocellula.
4. Fotocellula (attiva in fase di apertura/chiusura), altezza max.
200 mmSeconda fotocellula (opzionale).
5. Lampeggiatore (opzionale)
Importante segnalatore ottico di cancello in movimento.
6. Selettore a chiave o selettore digitale (opzionale)
Viene fissato sul lato esterno. Il cancello si apre utilizzando la chiave
o immettendo un numero.
7. Costa di sicurezza (opzionale)
La sua funzione è proteggere il cancello dagli urti durante il
movimento. Le coste di sicurezza possono essere applicate a scelta
sul cancello o sui pilastri, ma sempre a un'altezza di 2,5 m.
La centralina è conforme alle più recenti direttive EN, una
delle quali prescrive che negli ultimi 500 mm della corsa del
cancello la forza del meccanismo di chiusura non deve superare i
400 N (40 kg). Oltre i 500 mm la forza massima applicabile sul
bordo del cancello è di 1400 N (140 kg). Se non si è certi del
rispetto di questi limiti, installare sul cancello o sul pilastro di fronte
una costa di sicurezza a un'altezza max. di 2,5 m da terra (norma
EN 12453).
Nota:
per l'installazione professionale di un cancello motorizzato utilizzare l'accessorio descritto a pagina 2.

MONTAGGIO DELLA CENTRALINA

Nella centralina sono installati diversi componenti:
- 1 alloggiamento esterno
- 1 coperchio alloggiamento
- 1 centralina
- 1 trasformatore
- 1 piastra base (montata)
- 1* passacavi grande
- 3 passacavi piccoli
- 5 Rondella
- 16 viti da 3,5 x 9,5 mm
- 4 cerniere per alloggiamento
PREPARAZIONE DELLA CENTRALINA
Aprire i 4 fori sul fondo dell'alloggiamento tramite un
cacciavite o un utensile simile. Fissare il passacavi
grande sulla sinistra e gli altri come illustrato.
L'umidità e l'acqua danneggiano la centralina. Tutti i
fori e i passacavi devono essere sigillati per
garantire la massima tenuta. L'alloggiamento della
centralina motorizzata deve essere montato con i
passacavi rivolti verso il basso.
4
+
