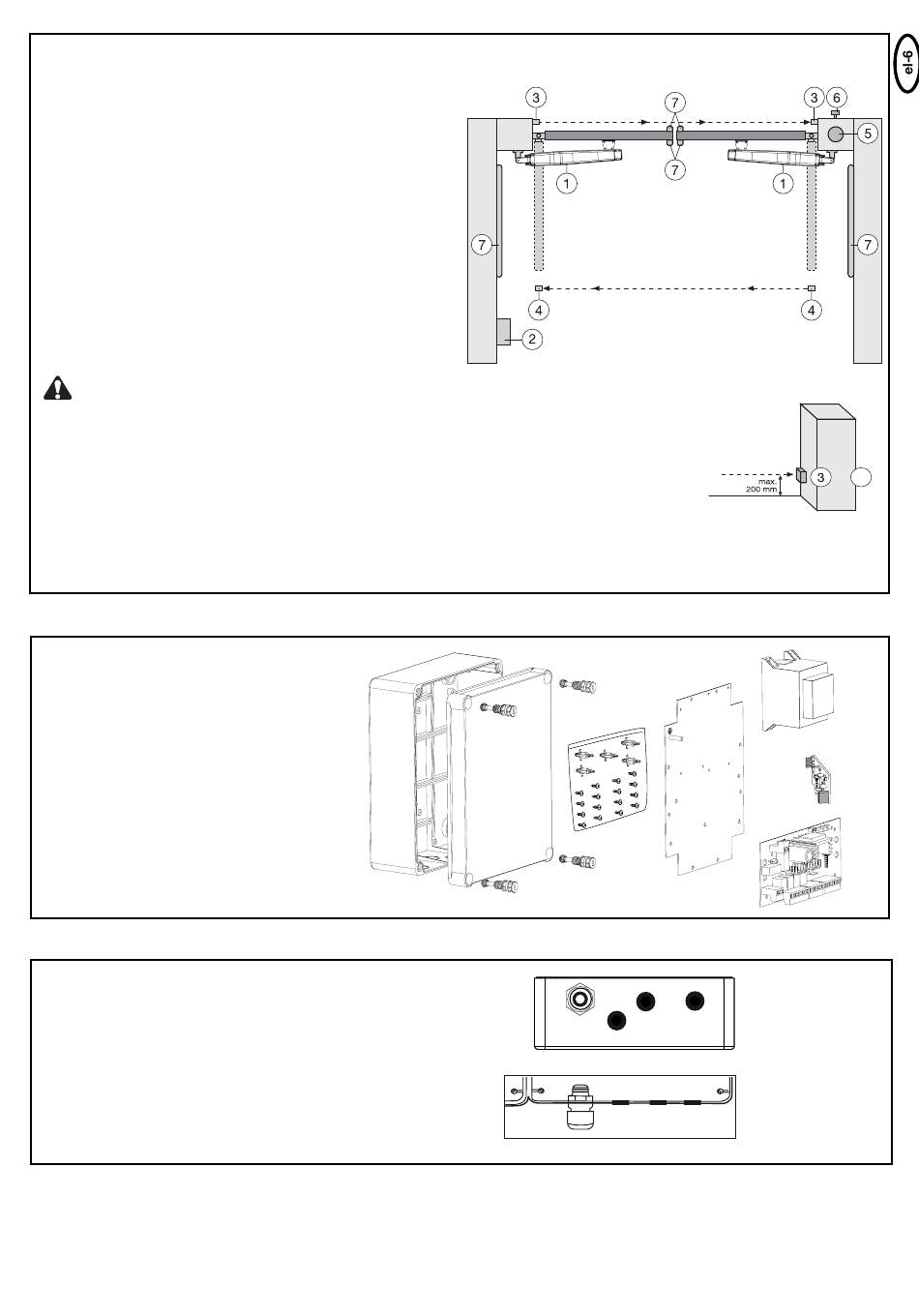

LiftMaster SCS200 Mechanische Installation Seite 150

ΣΥΝΗΘΙΣΜΕΝΗ ΣΥΝΘΕΣΗ ΕΝΟΣ ΣΥΣΤΗΜΑΤΟΣ:
1. Μοτέρ
2. Σύστημα ελέγχου
3. Φωτοφράγμα (ενεργό κατά το κλείσιμο), μεγ. ύψος 200 mm
Πρώτο φωτοφράγμα.
4. Φωτοφράγμα (ενεργό κατά το άνοιγμα / κλείσιμο), μεγ. ύψος 200
mm
Δεύτερο φωτοφράγμα (προαιρετικός).
5. Φανός (προαιρετικός)
Σημαντική οπτική προειδοποίηση για την κίνηση της θύρας.
6. Διακόπτης με κλειδί ή λουκέτο με κωδικό (προαιρετικός
εξοπλισμός)
Τοποθετείται στην εξωτερική πλευρά. Η θύρα ανοίγει με κλειδί ή με
την πληκτρολόγηση ενός αριθμού.
7. Οριολωρίδα (προαιρετική)
Κλειδώνει τη θύρα σε περίπτωση αγγίγματος. Οι οριολωρίδες
μπορούν να τοποθετηθούν στη θύρα ή στις κολόνες. Αν χρειάζεται,
οι οριολωρίδες πρέπει να τοποθετούνται μέχρι ύψος 2,5 m.
Το σύστημα ελέγχου συμμορφώνεται με τα πιο πρόσφατα
πρότυπα EN. Ένα από τα πρότυπα αυτά προβλέπει ότι στο
τελευταίο διάστημα των 500 mm πριν από την κλειστή θέση, οι
δυνάμεις κλεισίματος στην άκρη της θύρας δεν πρέπει να
υπερβαίνουν τα 400 N (40 kg). Εκτός του διαστήματος των 500 mm,
η μέγιστη δύναμη στην άκρη της θύρας επιτρέπεται να είναι μέχρι
1400 N (140 kg). Αν δεν μπορεί να διασφαλιστεί κάτι τέτοιο, πρέπει
οπωσδήποτε να τοποθετηθούν οριολωρίδες, ενδεχομένως μέχρι
ύψος 2,5 m, στη θύρα ή στην αντικριστή κολόνα (EN12453).
Υπόδειξη:
Για τη σωστή τοποθέτηση ενός συστήματος θύρας, ιδιαίτερα κατάλληλος είναι ο προαιρετικός εξοπλισμός
που αναφέρεται στη σελίδα 2.
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΚΟΥΤΙΟΥ ΤΟΥ
ΣΥΣΤΗΜΑΤΟΣ ΕΛΕΓΧΟΥ
Στο κουτί του συστήματος ελέγχου υπάρχουν διάφορα
εξαρτήματα:
- Κουτί εξωτερικής τοποθέτησης
- Κάλυμμα για το κουτί
- Σύστημα ελέγχου
- Μετασχηματιστής
- Πλάκα βάσης για το μετασχηματιστή
- Μεγάλος στυπιοθλίπτης
- Μικρός στυπιοθλίπτης
- κλιπ στήριξης
- Βίδες 3,5 x 9,5 mm
- Μεντεσέδες για το κουτί
ΠΡΟΕΤΟΙΜΑΣΙΑ ΚΟΥΤΙΟΥ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ
ΕΛΕΓΧΟΥ
Ανοίξτε τις 4 οπές στο κάτω μέρος του περιβλήματος,
χρησιμοποιώντας ένα κατσαβίδι ή παρόμοιο εργαλείο.
Στερεώστε το μεγάλο στυπιοθλίπτη στα αριστερά και τους
υπόλοιπους όπως δείχνει το σχήμα.
Η υγρασία και το νερό καταστρέφουν το σύστημα ελέγχου.
Όλα τα ανοίγματα και οι στυπιοθλίπτες πρέπει να είναι
οπωσδήποτε αδιάβροχα. Το κουτί με το σύστημα ελέγχου
του μοτέρ πρέπει να τοποθετείται με τους στυπιοθλίπτες
στραμμένους προς τα κάτω.
1 τεμ.
1 τεμ.
1 τεμ.
1 τεμ.
1 τεμ.
1 τεμ.
3 τεμ.
5 τεμ.
16 τεμ.
4 τεμ.
4
+
