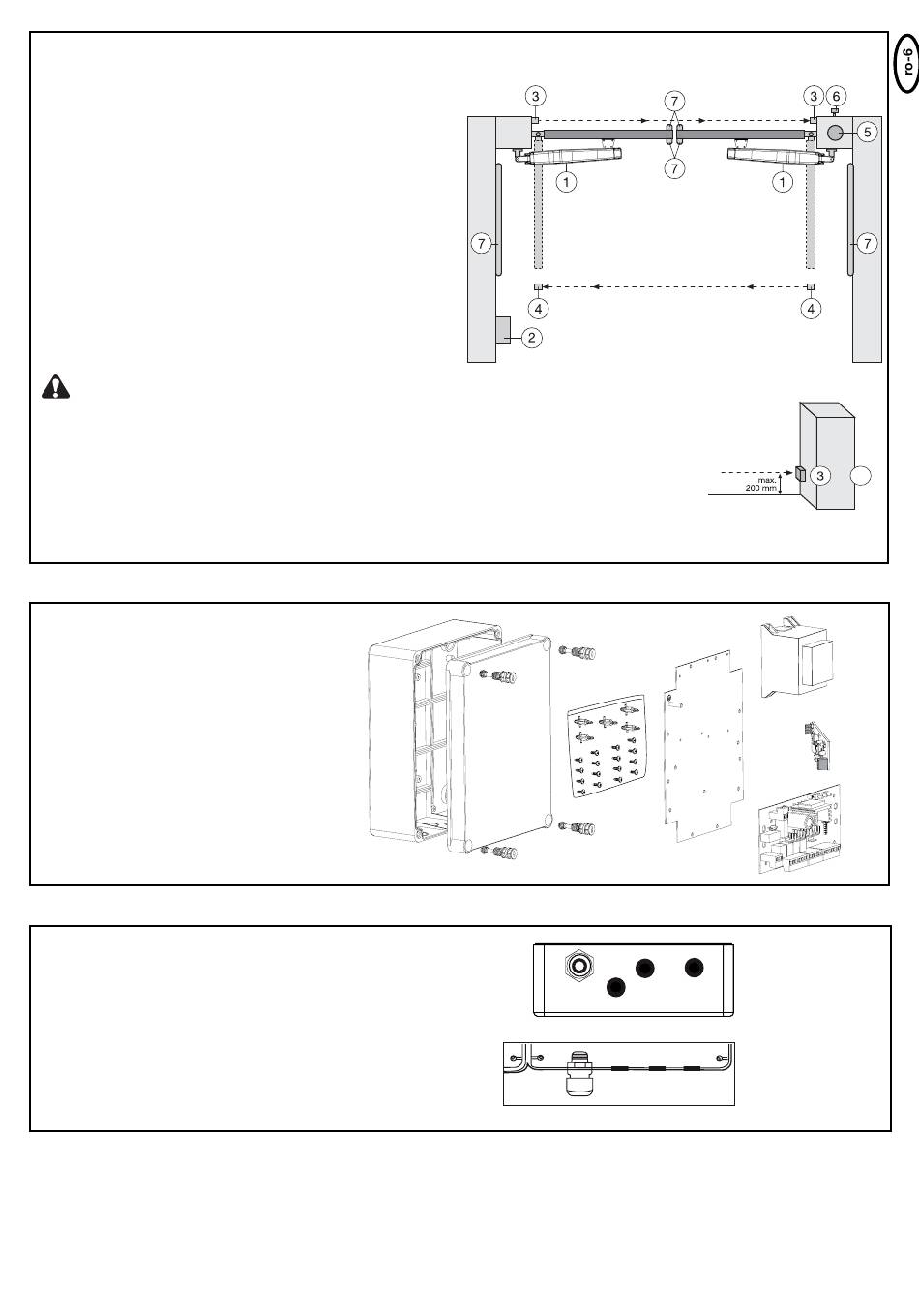

STRUCTURA TIPICA A UNEI INSTALATII:
1. Motor
2. Comandă
3. Bariera luminoasa (activa la închidere), înaltime max. 200 mm
Prima barieră luminoasă.
4. Bariera luminoasa (activa la deschidere/închidere), înaltime max.
200 mm (opţional)
A doua barieră luminoasă.
5. Lampă intermitentă (opţional)
Indicaţie optică importantă privind mişcarea porţii
6. Comutator cu cheie sau lacăt cu cod (opţional)
Este montat pe partea exterioară. Poarta se deschide cu ajutorul
cheii sau prin introducerea unui număr.
7. Bara de contact (opţional)
Asigură poarta în caz de contact. Barele de contact pot fi montate
pe poartă şi pe stâlpi. Atunci când este necesar, barele de contact
trebuie montate pâna la o înaltime de 2,5 m.
Comanda corespunde celor mai recente directive EN. Una
dintre aceste directive prevede ca fortele de închidere de la
muchia portii în ultimii 500 mm înainte de pozitia poarta ÎNCHOSA
nu au voie sa depaseasca 400 N (40 kg). La peste 500 mm forta
maxima la muchia portii poate înregostra valoarea de 1400 N (140
kg). Daca acest lucru nu poate fi asigurat este nevoie neaparat de
montarea unei bare de contact eventual pâna la o înaltime de 2,5 m
pe poarta sau pe stâlpul aferent (EN12453).
Indicaţie:
Pentru montajul corect al unei instalaţii de poartă sunt adecvate în special accesoriile prezentate pe pagina 2
MONTAJUL CUTIEI DE COMANDĂ
În cutia de comanda se gasesc mai multe
componente:
- Montaj exterior cutie
- Capac pentru cutie
- Comanda
- Transformator
- Placa de baza transformator
- Ghidaj cablu mare
- Ghidaj cablu mic
- clemele de susţinere
- Suruburi 3,5 x 9,5 mm
- Balamale pentru cutie
PREGĂTIREA CUTIEI DE COMANDĂ
Deschideţi cele 4 găuri în podeaua carcasei cu
ajutorul unei şurubelniţe sau a unei unelte
asemănătoare. Fixaţi ghidajul mare de cablu pe
stânga, restul ca în figură.
Umiditatea şi apa distrug comanda. Toate
deschiderile şi ghidajele de cablu trebuie închise
obligatoriu etanş. Cutia de comand cu comanda
motorului trebuie montate cu ghidajele de cablu în
jos.
1x
1x
1x
1x
1x
1x
3x
5x
16x
4x
