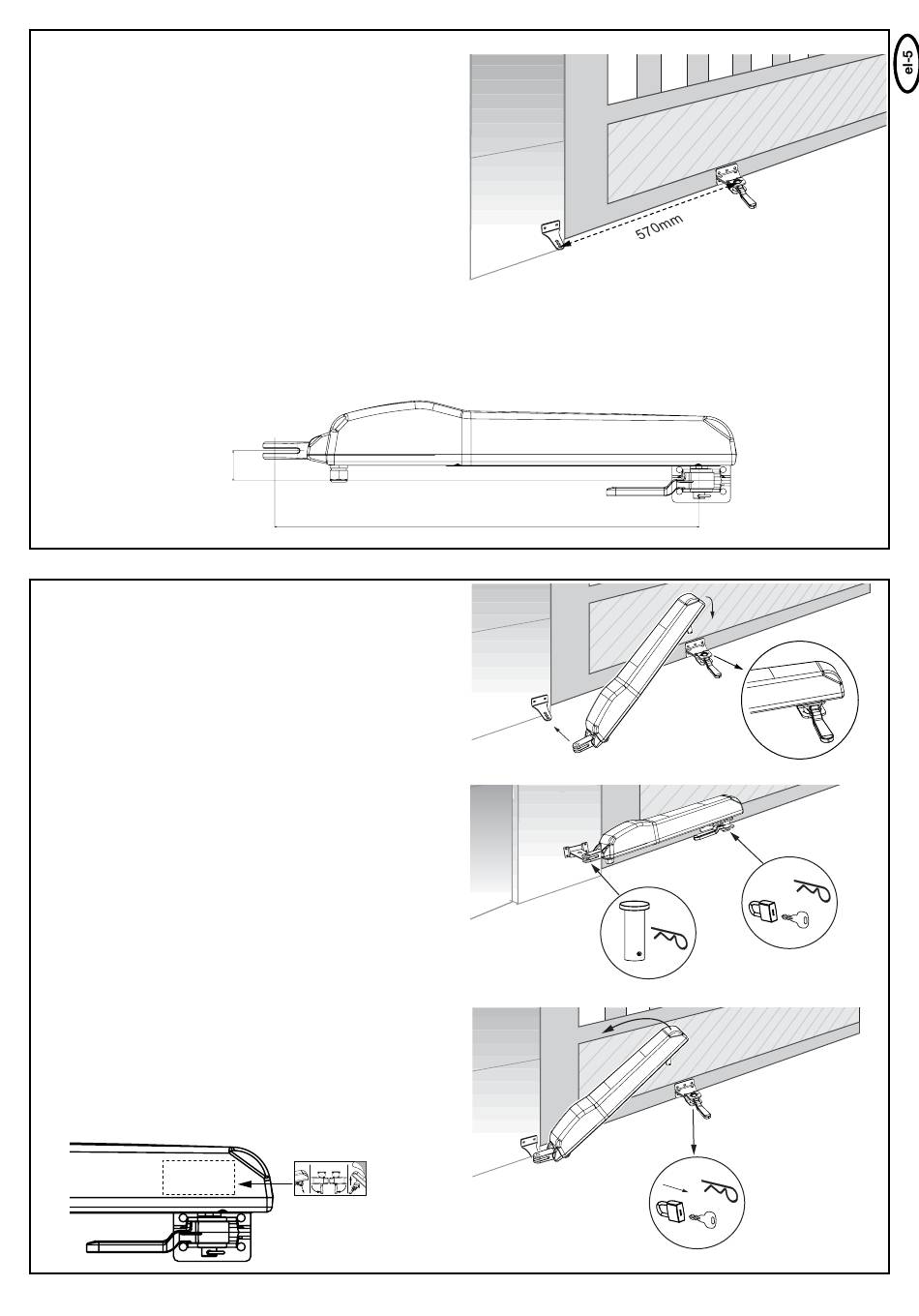

ΔΙΑΣΤΑΣΗ ΣΥΝΔΕΣΗΣ
Η απόσταση μεταξύ των στηριγμάτων ονομάζεται διάσταση σύνδεσης.
Όταν η θύρα είναι κλειστή, ο δρομέας βρίσκεται στην μπροστινή πλευρά
της ατράκτου, ενώ κατά το άνοιγμα κινείται προς τα πίσω.
ΥΠΟΔΕΙΞΗ: Πρέπει σε κάθε περίπτωση να τηρείτε τη διάσταση
σύνδεσης. Για τις διαστάσεις βλ. εικόνα
Μετρήστε με μεγάλη ακρίβεια τη διάσταση σύνδεσης πριν προχωρήσετε
στην τοποθέτηση του στηρίγματος.
1. Κλείστε εντελώς τη θύρα
2. Τοποθετήστε το μηχανισμό κίνησης στο ήδη τοποθετημένο στήριγμα
κολόνας.
3. Ο μηχανισμός έχει ρυθμιστεί από το εργοστάσιο στη θέση
ΘΥΡΑ ΚΛΕΙΣΤΗ (1-2 cm από το εμπρός άκρο).
4. Βάλτε το στήριγμα θύρας στο μηχανισμό κίνησης και ασφαλίστε τον.
5. Περιστρέψτε το μοχλό ξεκλειδώματος, που βρίσκεται στο στήριγμα
θύρας, προς την κατεύθυνση της κολόνας.
6. Κρατήστε το μηχανισμό μαζί με το στήριγμα πάνω στη θύρα και σημαδέψτε το σημείο τοποθέτησης του στηρίγματος. Προσέξτε το ύψος του
στηρίγματος κολόνας, ώστε ο μηχανισμός κίνησης να βρίσκεται σε οριζόντια θέση όταν τοποθετηθεί. (Αυτά τα βήματα τοποθέτησης εκτελούνται
ευκολότερα με 2 άτομα.)
Υπόδειξη: Ο μηχανισμός κίνησης πρέπει να τοποθετηθεί σε οριζόντια θέση. Αυτό σημαίνει ότι το στήριγμα κολόνας και το στήριγμα θύρας
πρέπει να έχουν διαφορά ύψους 41 mm περίπου.
41mm
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΩΝ ΒΡΑΧΙΟΝΩΝ ΚΙΝΗΣΗΣ
Αφού τοποθετηθεί το στήριγμα θύρας, μπορεί να τοποθετηθεί ο
μηχανισμός κίνησης. Περιστρέψτε το μοχλό ξεκλειδώματος στη θύρα
κατά 90 μοίρες περίπου προς το μέρος σας. Τοποθετήστε το
μηχανισμό κίνησης. Ασφαλίστε τον πείρο με την κοπίλια. Περιστρέψτε
το μοχλό ξεκλειδώματος προς την κατεύθυνση της κολόνας. Είστε
έτοιμος. Η θύρα πρέπει τώρα να είναι ελαφρώς ανοιχτή. Αυτό
διορθώνεται αργότερα, κατά τη λειτουργία εκμάθησης.
Υποδείξεις:
- Οι πείροι της θύρας πρέπει να λιπαίνονται ελαφρώς με γράσο του
εμπορίου.
- Αν δεν είναι δυνατόν να τοποθετηθεί ο μηχανισμός κίνησης επειδή η
θύρα είναι ήδη εντελώς κλειστή, μπορεί να διορθωθεί και αυτό κατά
τη λειτουργία εκμάθησης. Αν η διάσταση είναι μεγαλύτερη από 5-10
mm, είναι προτιμότερο να μετρήσετε ξανά τη διάσταση σύνδεσης και
να τη διορθώσετε, αν χρειαστεί.
- Οι μηχανισμοί κίνησης μπορούν να κινούνται μόνο ηλεκτρικά!
Η μηχανική περιστροφή μπορεί να προκαλέσει ζημιά στο
μηχανισμό κίνησης!
Πρώτα πρέπει να συνδεθούν πλήρως τα ηλεκτρικά καλώδια και το
σύστημα ελέγχου. (βλ.: καλωδίωση του συστήματος ελέγχου/σύνοψη)
ΑΠΑΣΦΑΛΙΣΗ / ΧΕΙΡΟΚΙΝΗΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΘΥΡΑΣ
Σε περιπτώσεις διακοπής ρεύματος, υπάρχει η δυνατότητα
ξεκλειδώματος του μηχανισμού κίνησης. Κάτω από το μηχανισμό
κίνησης, στη θύρα, βρίσκεται ένας μαύρος μοχλός. Περιστρέψτε
αυτόν το μοχλό προς το μέρος σας. Τραβήξτε έξω τον πείρο με την
κοπίλια, κάτω από το στήριγμα θύρας. Σηκώστε το μηχανισμό με
δυνατό τράβηγμα προς τα ΠΑΝΩ και αφήστε τον στο πλάι. Αν ο
μηχανισμός κίνησης έχει κλειδώσει με λουκέτο (προαιρετικό) αντί για
κοπίλια, πρέπει πρώτα να αφαιρέστε το λουκέτο χρησιμοποιώντας το
κλειδί. Το λουκέτο πρέπει να προστατεύεται από την υγρασία για να
μην παγώνει το χειμώνα.
Υπόδειξη: Η λειτουργία ξεκλειδώματος πρέπει να ελέγχεται κάθε
μήνα.
570mm
1 2
