ТЕХНИЧЕСКИ ХАРАКтЕРИСтИКИ НА УПРАВЛЕНИЕтО
НА ДВИГАтЕЛЯ
Напрежение:
Трансформатор:
Изход двигател:
Захранване на допълнителните средства: 24Vправ ток - 100mA
Работна температура:
Степен на защита:
PE
TRANSFORMER
230VAC
250V/2A
L N

POWER SUPPLY

230VAC/50Hz
30VDC
230VAC
PE
230VAC
230/24V~ минимално 60VA
24V прав ток максимално
-20єC ч +55єC
IP54
INPUT 24VAC
BRN GRN WHT YEL
MOTOR MOTOR
MASTER
MASTER SECOND 24V/150mA
+ -

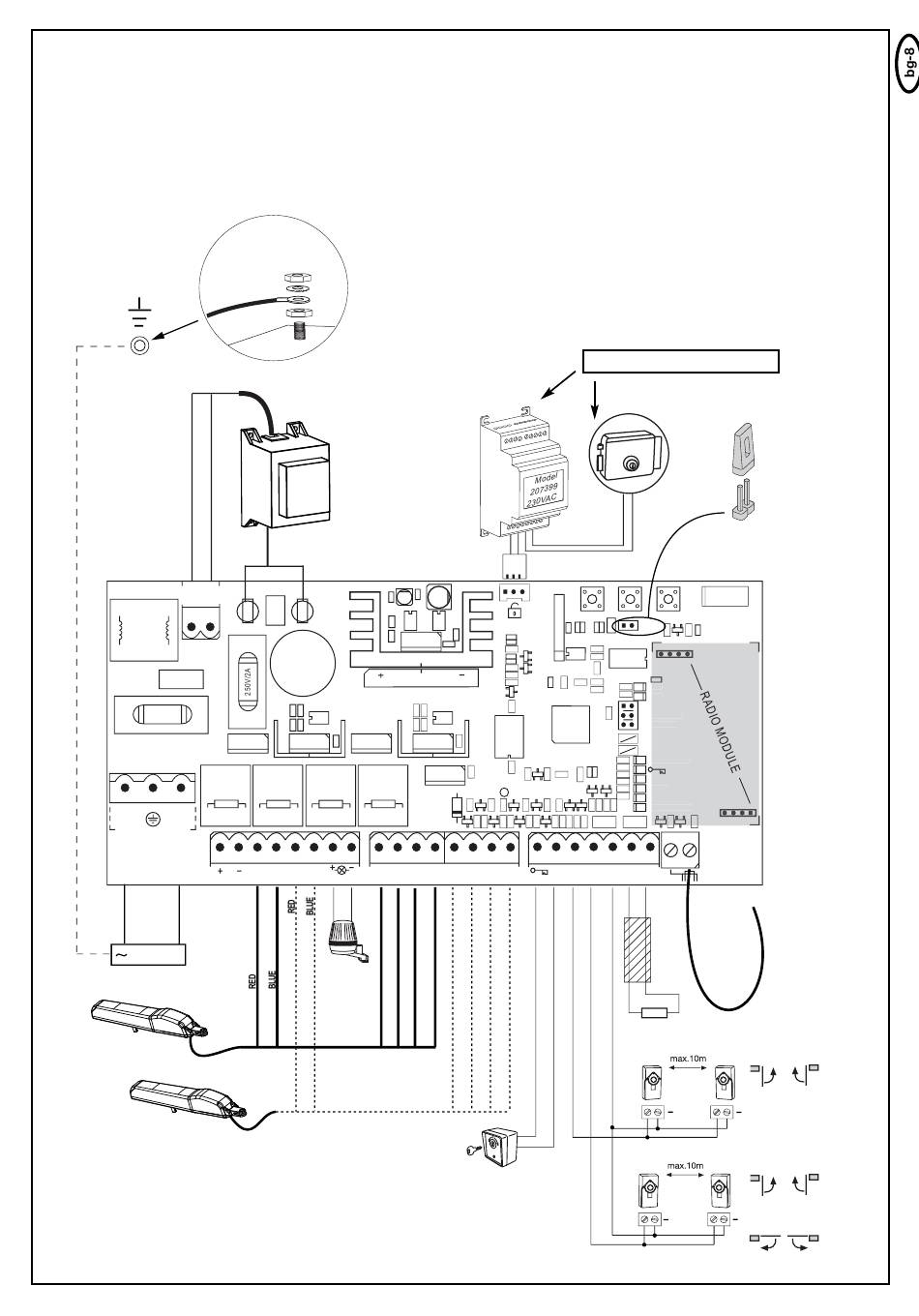

ОКАБЕЛЯВАНЕ НА УПРАВЛЕНИЕТО/ПРЕГЛЕД:
а. Започнете със захранващия кабел 230 V, на лявата страна на
кутията, който още не е под напрежение
б.Свържете заземяващия кабел на захранването с главния панел.
Свържете всички други кабели на управлението.
c. За задвижващите устройства: Използвайте кабели, подходящи
за употреба на открито (Дебелина: 0,75 mm І).
Ако е необходимо, използвайте същите кабели два пъти.
ВНИМАНИЕ: Контролирайте многократно, дали цветните кабели
на двигателя са свързани правилно, в противен случай двигателят
може да се повреди или да не работи правилно. Внимавайте
особено , ако използвате разпределителни кутии.
Препоръчваме принадлежности:LA400-JB40E; комплект за
удължаване на кабели за една инсталация, състоящ се от 12 м
кабел, 6 –жилен с еднакви цветове, разпределителна кутия IP65,
Входни кабелни съединения и крепежен материал.
дополн. оборудование
Model
203285
P1
BRN GRN WHT YEL COM PHOTO COM STOP /
SECOND
1 2
P2
P3
RADIO
CH1 CH1
CH2 CH2
1/2 MOTOR MOTOR
STOP/8.2KΩ OP/8.2KΩ
OPEN/PED EN/PED
JP1
JP2
STOP/8.2KΩ STOP/8.2KΩ
PHO 1 PHO 1
PHO 2 PHO 2
LEARN EARN
DIAGNOSTIC DIAGNOSTIC
8.2KΩ
Antenna
8.2
Ω
+ +
+
+ +
