LiftMaster SCS200 Mechanische Installation Seite 165

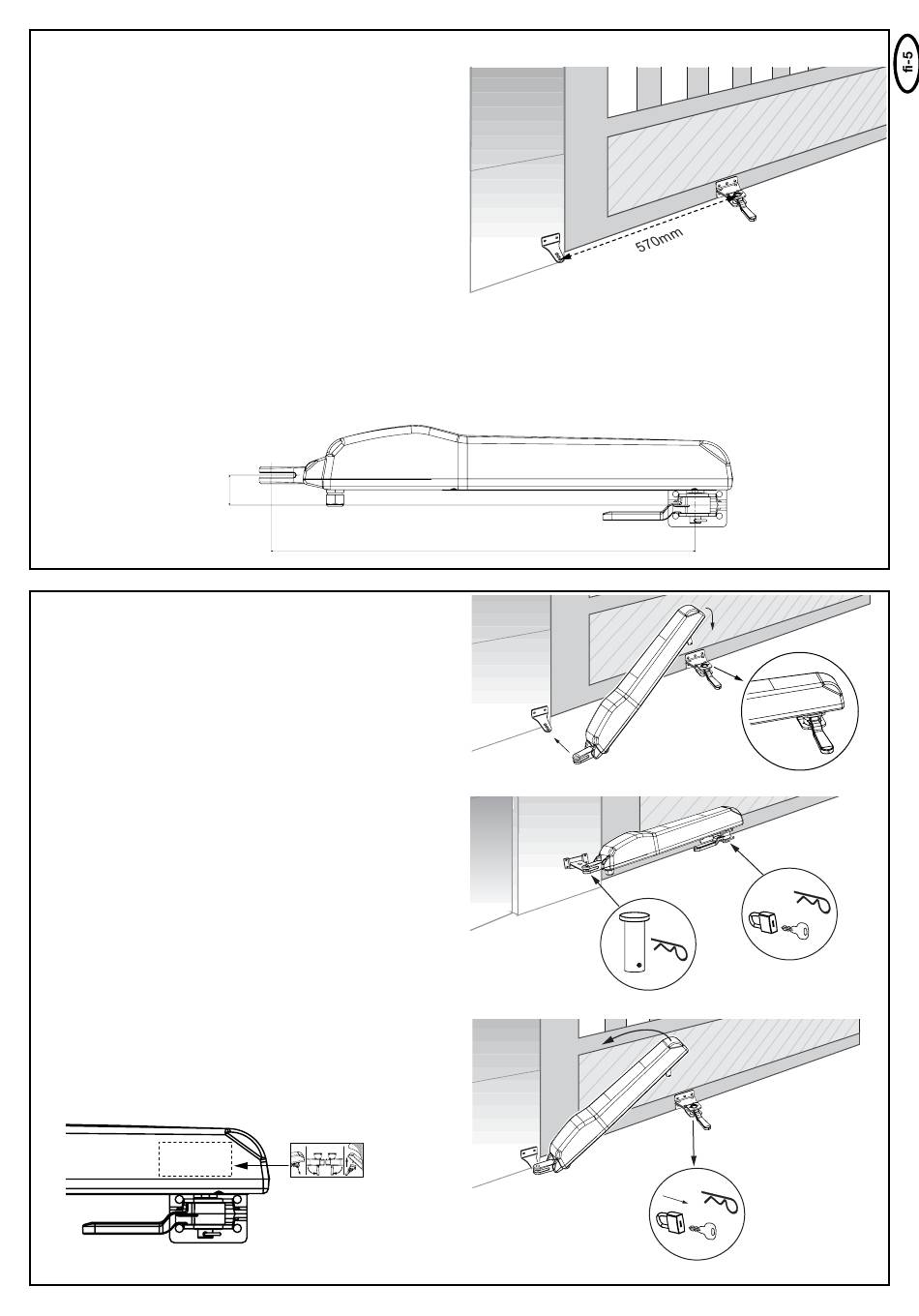

KIINNITYSMITTA
Helojen välistä etäisyyttä kutsutaan kiinnitysmitaksi. Kun portti on kiinni,
on vääntiö karan päällä etuosassa. Avauksen yhteydessä se liikkuu
taakse.
OHJE: Kiinnitysmittaa on ehdottomasti noudatettava! Mitat: katso
kuvaa.
Ennen helan asentamista on kiinnitysmitta mitattava tarkoin.
1. Sulje portti kokonaan.
2. Asenna käyttölaite valmiiksi asennettuun pylväshelaan.
3. Käyttölaite on tehtaalla asetettu asentoon
PORTTI KIINNI (1 - 2 cm etupäästä)
4. Työnnä portin hela käyttölaitteeseen ja kiinnitä.
5. Käännä portin helan vapautusvipua portin pylvään suuntaan.
6. Pidä käyttölaitetta ja helaa porttiin ja merkitse helan asennuspaikka. Huomioi pylvään helan korkeus, jotta käyttölaite tulee asennettua
vaakasuoraan. (Nämä asennusvaiheet käyvät helpommin, kun apuna on toinen henkilö.)
Ohje: Käyttölaite on asennettava vaakasuoraan. Tällöin pylvään ja portin helojen korkeudet poikkeavat toisistaan n. 41 mm.
41mm
KÄYTTÖVARSIEN ASENNUS
Kun portin hela on asennettu, voidaan käyttölaite kiinnittää paikalleen.
Käännä portin vapautusvipua noin 90 astetta itseesi päin. Työnnä
käyttölaite paikalleen. Varmista pultti sokalla. Käännä vapautusvipua
pylvääseen päin. Valmis. Portin tulisi nyt olla hieman auki. Se
korjataan myöhemmin opetusajon yhteydessä.
Ohjeita:
- Portin pultit on voideltava kevyesti tavallisella rasvalla.
- Mikäli käyttölaitetta ei voida työntää paikalleen, koska portti on jo
sulkeutunut kokonaan, se voidaan korjata opetusajon aikana. Jos
kyseessä on yli 5 - 10 mm, tulee kiinnitysmitta varmuuden vuoksi
mitata uudelleen ja korjata tarvittaessa.
- Käyttölaitteita voidaan liikuttaa vain sähköisesti! Mekaaninen
kääntäminen voi vaurioittaa käyttölaitteita!
Sähköjohdot ja ohjaus on kytkettävä ensin valmiiksi.
(Katso: Ohjauksen kaapelointi / kaavio)
LUKITUKSEN AVAUS / PORTIN KÄSIKÄYTTÖ
Sähkökatkon sattuessa voidaan käyttölaite vapauttaa lukitustilasta.
Portin käyttölaitteen alla on musta vipu. Käännä vipu itseesi päin.
Vedä portin helan alla oleva sokkapultti pois. Nosta käyttölaitetta
voimakkaasti nykäisten YLÖS ja laske se sivuun. Mikäli käyttölaite on
sokkapultin sijaan varmistettu lukolla (lisävaruste), irrotetaan ensin
lukko avaimella. Lukko on suojattava kosteudelta, ettei se pääse
jäätymään talvella.
Ohje: Lukituksen vapautus on tarkastettava kuukausittain.
570mm
