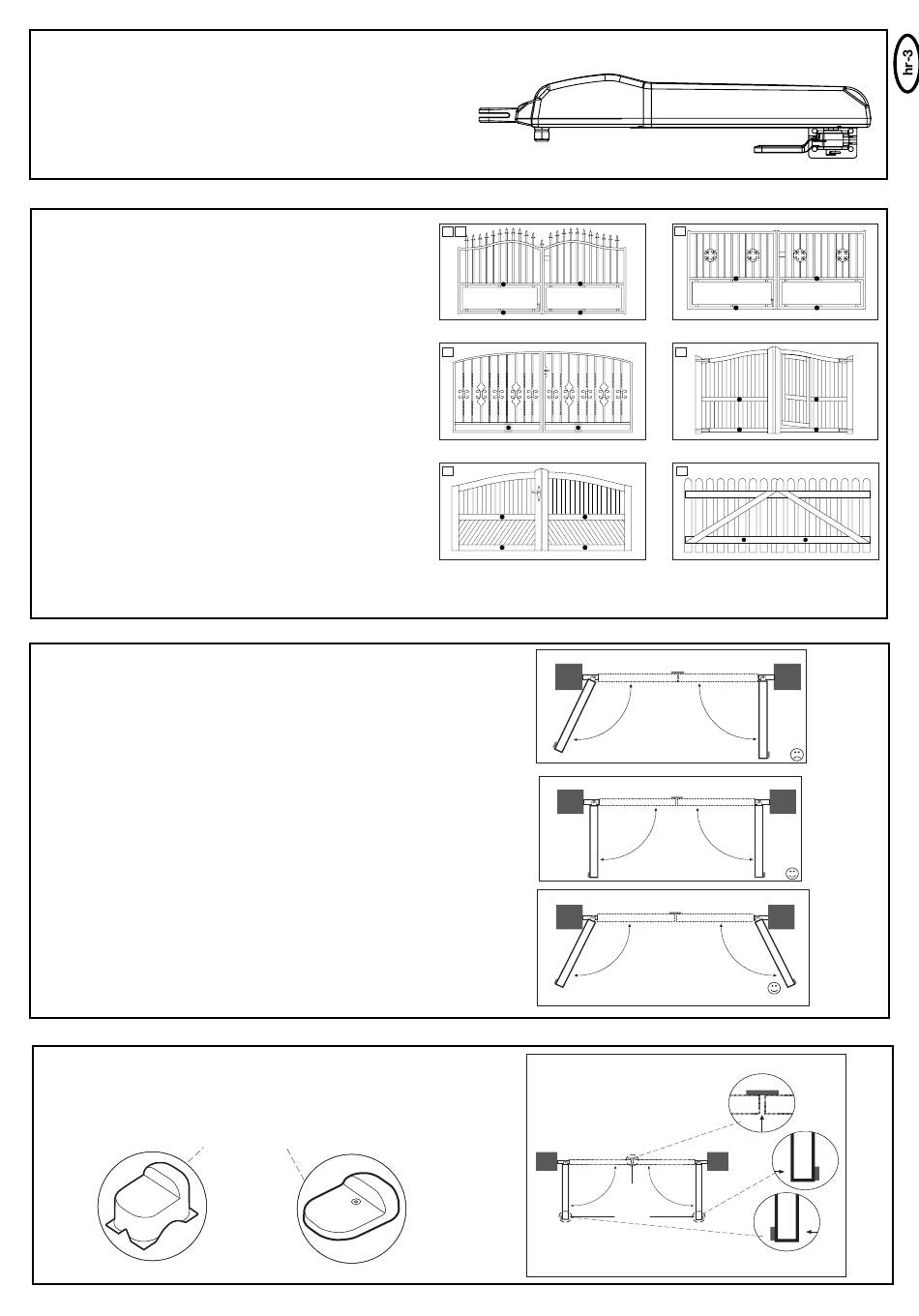

TEHNIČKI PODACI (POGON)
Napon motora
Nazivna snaga
Maksimalna snaga
Maksimalni potisak
Kretanje osovine
Zyklen/24h
Einschaltdauer
VRSTE VRATIJU
Vrsta vrata se određuje prema mjestu montaže pogona. Ako je
odbojnik vratiju na postolju, pogon je potrebno montirati koliko je
moguće niže, kako se vrata ne bi okretala. Za pričvršćivanje
koristite samo dijelove okvira.
Kod čeličnih vratiju pričvršćivanje klinova vratiju se provodi na
glavnom okviru. Ako niste sigurni je li nosač koji imate na
raspolaganju dovoljno stabilan, pojačajte ga.
Kod drvenih vratiju okviri vratiju moraju se na mjestu montaže
okova potpuno provrtati. Preporučuje se ploča s vanjske strane,
kako se učvršćenje vremenom ne bi rasklimalo. Tanka drvena vrata
potrebno je odgovarajuće ojačati, jer inače nećete moći zadržati
udaranje.
Maks. širina / masa vratiju
Maks. visina vratiju
Podaci bez unosa vjetra
Za krilo koje je okrenuto prema van (dodatak: 50-19503) je mjera mase vratiju i duljina krila smanjena za 25%.
STANJA VRATIJU
Koliko daleko se krilo može otvoriti?
90 stupnjeva ili do 105 stupnjeva.
Različiti kutevi otvaranja krila: (kosi ulazi)
Pri montaži potrebno je paziti na sljedeće:
A: Krilo ne preskače: Nije preporučljivo da krilo bude već otvoreno. U
tom slučaju kut otvaranja smije varirati do 15°. Bolje je da krilo s
većom duljinom kretanja koristi motor 1.
B: Krilo preskače: Prvo krilo treba otvoriti dalje nego drugo.
Omogućeno je montiranje.
C: Krilo preskače: Drugo krilo treba otvoriti dalje nego prvo.
Montiranje nije izvedivo. Postoji opasnost da se krilo dobro ne
zatvara. Potrebno je ponoviti ugradnju vratiju prema varijanti A ili B.
ODBOJNICI
Za okretna vrata potreban je čvrsti odbojnik za OTVORENO i ZATVORENO.
Pomoću odbojnika se štede pogon, vrata i šarke okova. Ako se vrata vode bez
čvrstog završnog odbojnika, dolazi do nepravilnog kretanja, što je često opasno i
uzrokuje prerano trošenje te poništava jamstvo!
24V
10W
40W
300daN
300mm
5-10
4min.
2,5m po krilu / 150Kg
2,0m po krilu / 200Kg
1,5m po krilu / 250Kg
1,5m
2
A
C
E
105°
90°
105°
90
0
B
D
F
90°
90°
105°
90
0
