TECHNICKÉ ÚDAJE RIADENIA MOTORA
Napätie:
Transformátor:
Výstup motora:
Napájanie príslušenstva:
Pracovná teplota:
Ochranný stupeň:
PE
TRANSFORMER
230VAC
250V/2A
L N

POWER SUPPLY

230VAC/50Hz
30VDC
230VAC
PE
230VAC
230/24VAC minimálne 60VA
24VDC max
24VDC - 100mA
-20şC ÷ +55şC
IP54
INPUT 24VAC
BRN GRN WHT YEL
MOTOR MOTOR
MASTER SECOND 24V/150mA
+ -

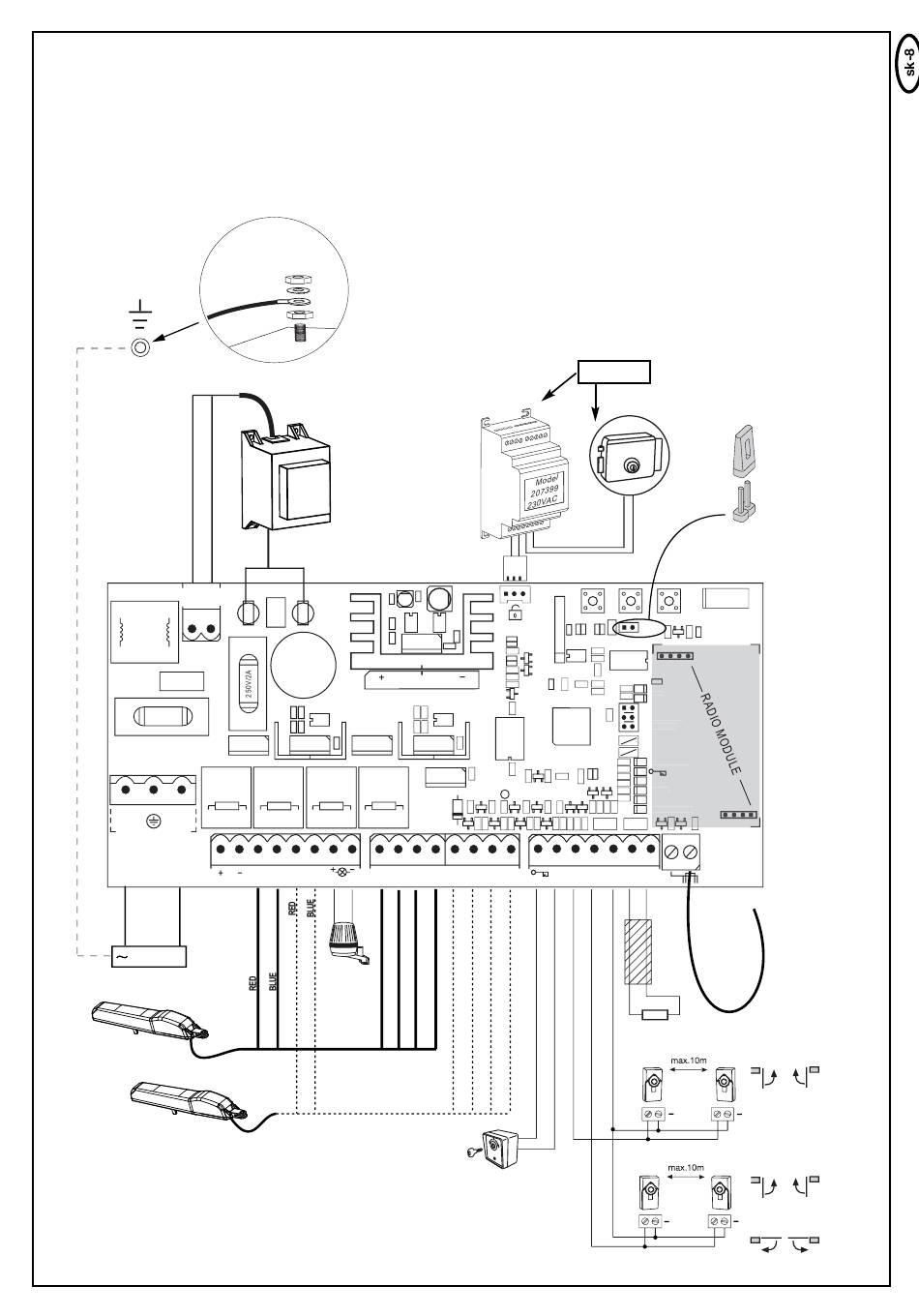

KABELÁŽ RIADENIA / PREHĽAD:
a. Začnite s ešte beznapäťovými 230Volt
Kábel prívodného vedenia na ľavej strane boxu.
b. Spojte uzemňovací vodič prívodného vedenia so základnou doskou.
Pripojte iné káble na riadenie.
c. Pre pohony: Používajte káble, ktoré sú vhodné pre používanie
vonku (hrúbka: 0,75 mm2).
Ak je to potrebné, použite rovnaké káble dvakrát.
POZOR: Skontrolujte viacnásobne, či boli farebné káble motora
správne pripojené, inak sa môže motor poškodiť alebo riadne
nefunguje. Prispôsobte predovšetkým pri použití zásuviek
rozdeľovača.
Odporúčame príslušenstvo: LA400-JB40E; súprava na predĺženie
kábla pre zariadenie. Pozostávajúca z 12m kábla, 6-pólového s
rovnakými farbami ako pohon, zásuvky rozdeľovača IP65, káblových
skrutkových spojov a upevňovacieho materiálu.
BRN GRN WHT YEL COM PHOTO
MASTER SECOND
možnost
Model
203285
P2
P1 P3
RADIO
CH1 CH1
CH2 CH2
1/2 MOTOR MOTOR
STOP/8.2KΩ OP/8.2KΩ
OPEN/PED EN/PED
JP1
JP2
STOP/8.2KΩ STOP/8.2KΩ
PHO 1 PHO 1
PHO 2 PHO 2
LEARN EARN
DIAGNOSTIC DIAGNOSTIC
COM STOP /
8.2KΩ
1 2
8.2
Ω
+ +
+ +
Antenna
+
