Sicherheit
6.9.14 Maskierungs- oder SNAT-Einstellungen verwalten
4.
5.
6.9.14 Maskierungs- oder SNAT-Einstellungen verwalten
Maskierung und SNAT (Source Network Address Translation) sind Formen der
dynamischen Netzwerkadressenübersetzung NAT (Network Address Translation).
Beide verbergen ein Subnetzwerk hinter einer einzigen öffentlichen IP-Adresse.
Maskierung wird verwendet, wenn der ISP eine dynamische IP-Adresse bereitstellt.
SNAT wird verwendet, wenn der ISP eine statische IP-Adresse bereitstellt.
6.9.14.1 Eine Liste der Maskierungs- oder SNAT-Einstellungen anzeigen
Um eine Liste der Maskierungs- oder SNAT-Einstellungen anzuzeigen, navigieren
Sie zu security » firewall » fwconfig » {firewall} » fwmasq, wobei {firewall} die
Bezeichnung der Firewall ist. Falls Maskierungs- oder SNAT-Einstellungen konfiguriert
wurden, wird die Tabelle Masqueradings angezeigt.

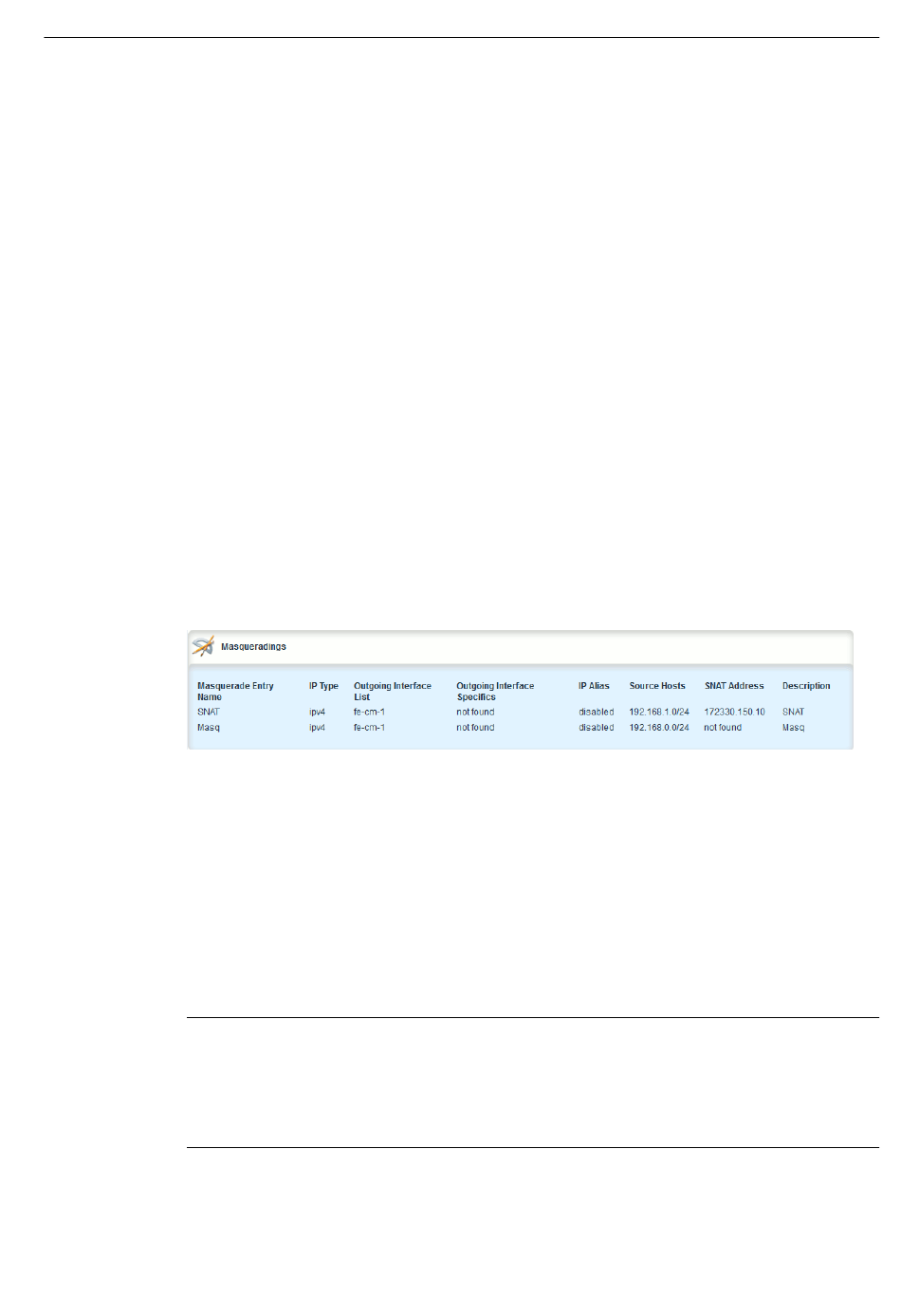

Abbildung 6.100
Falls keine Maskierungs- oder SNAT-Einstellungen konfiguriert wurden, fügen Sie je
nach Bedarf Maskierungs- oder SNAT-Einstellungen hinzu. Weitere Informationen
finden Sie unter
318)".
6.9.14.2 Hinzufügen von Maskierungs- oder SNAT-Einstellungen
Um Maskierungs- oder SNAT-Regeln hinzuzufügen, gehen Sie wie folgt vor:
Hinweis
Die Maskierung setzt voraus, dass die zum Maskieren verwendete IP-Adresse
zum Router gehören muss. Beim Konfigurieren der SNAT-Adresse während der
Maskierung muss die SNAT-Adresse eine der IP-Adressen an der OUT-Schnittstelle
sein.
1.
318
Klicken Sie auf Commit, um die Änderungen zu speichern, oder klicken Sie
auf Revert All, um abzubrechen. Ein Bestätigungsdialog wird angezeigt. Um
fortzufahren, klicken Sie auf OK.
Klicken Sie auf Exit Transaction oder nehmen Sie weitere Änderungen vor.
Tabelle "Masqueradings"
"Hinzufügen von Maskierungs- oder SNAT-Einstellungen (Seite
Ändern Sie den Modus in Edit Private oder Edit Exclusive.
