fr | 164 | Denoxtronic 2.2 | Description du produit
3.12 Cadre de montage 0 986 610 280
A l'aide du cadre de montage (fig. 8, pos. 3 et 4), la
pompe d'extraction AdBlue (fig. 8, pos. 2) peut être
fixée pour le démontage et le montage.
!
Dans le cadre de l'utilisation, les consignes (utili-
sation et couple) spécifiées dans les consignes de
contrôle et de maintenance de l'ESI doivent être
respectées. Une utilisation erronée peut entraîner
des dommages graves sur le module d'extraction
AdBlue et sur la pompe d'extraction AdBlue.
!
Tout cadre de montage défectueux ne doit pas être
utilisé et doit être remplacé entièrement.
i
Les informations détaillées sur l'utilisation et la
manipulation sont disponibles dans le manuel
de maintenance ESI[tronique] fourni séparément
Denoxtronic 2.2.

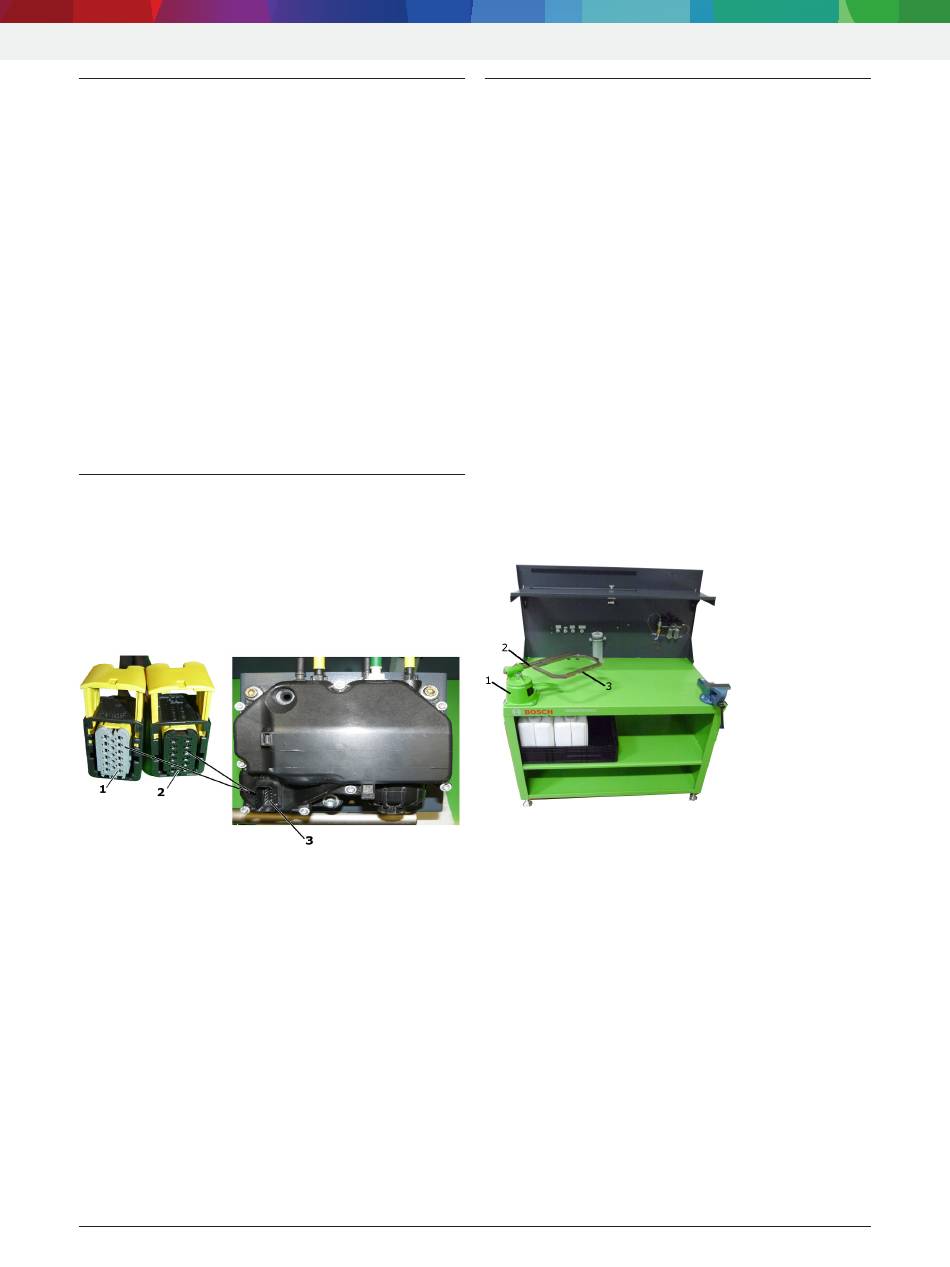

3.13 Boîtier à douilles 1 684 486 629 / 630
Les boîtiers à douilles 1 684 486 629 (fig. 9, pos. 1) et
1 684 486 630 (fig. 9, pos. 2) assurent l'étanchéité du
raccordement électrique dans le cadre du contrôle de
l'étanchéité du boîtier du module d'extraction AdBlue.
!
En cas de dommages, le boîtier à douilles doit être
entièrement remplacé.
Fig. 9: Boîtier à douilles 1 684 486 629 / 630
1 Boîtier à douilles 1 684 486 629 (Version 24 Volt = gris)
2 Boîtier à douilles 1 684 486 630 (Version 12 Volt = noir)
3 Raccordement électrique du module d'extraction AdBlue
i
Les indications concernant la tension sont gravées
au-dessus du raccord électrique (fig. 9, pos. 3)
dans le boîtier.
i
Les informations détaillées sur l'utilisation et la
manipulation sont disponibles dans le manuel
de maintenance ESI[tronique] fourni séparément
Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.14 Support de fixation 0 986 611 249
i
L'illustration (fig. 10) est présentée à titre
d'exemple.
Le support de fixation (fig. 10. La pos. 1) est fixé sur
l'équipement de contrôle 0 986 613 880 à gauche à
l'avant sur la surface de travail préparée (4 vis M8).
La tige 0 986 610 981 (fig. 10. pos. 2) est insérée et
fixée dans l'insert arrondi du support de fixation. La
plaque de montage 0986 613 550 (fig. 10. pos. 3) est
fixée sur la tige à l'aide de deux vis (M 10).
Le module d'extraction AdBlue est fixé à la plaque de
montage pour le contrôle et les réparations. Le modu-
le d'extraction AdBlue peut être placé dans une posi-
tion adaptée pendant le contrôle et les réparations en
tournant la tige et le levier sur le support de fixation.
!
En relâchant et en tournant la tige sur le sup-
port de fixation veillez à toujours maintenir avec
une main la plaque de montage ou le module
d'extraction AdBlue, afin d'éviter les écrasements
incontrôlés.
Fig. 10: Support de fixation 0 986 611 249 sur l'équipement de
contrôle 0 986 613 880

1 Support de fixation 0 986 611 249

2 Tige 0 986 610 981
3 Plaque de montage 0 986 613 550
i
Les informations détaillées sur l'utilisation et la
manipulation sont disponibles dans le manuel
de maintenance ESI[tronique] fourni séparément
Denoxtronic 2.2.
