3.20 Εύκαμπτοι αγωγοί υδραυλικού
συστήματος
Οι εύκαμπτοι αγωγοί υδραυλικού συστήματος είναι
απαραίτητοι για διάφορες δοκιμές λειτουργίας, κατά την
αναζήτηση σφαλμάτων και σε διαδικασίες έκπλυσης στη
μονάδα τροφοδοσίας AdBlue.
Με τους εύκαμπτους αγωγούς υδραυλικού συστήματος
του σετ εύκαμπτων σωλήνων 0 986 610 849 και τον
εύκαμπτο αγωγό 0 986 610 457 διασφαλίζεται η ορθή
σύνδεση (βλ. παραδείγματα στην εικ. 15).
i
Μεταχειρίζεστε όλους τους εύκαμπτους αγωγούς
πάντα με προσοχή και ελέγχετέ τους πριν από
τη χρήση. Οι εύκαμπτοι αγωγοί πρέπει να
αντικατασταθούν, αν κατά τον έλεγχο διαπιστωθούν
οι παρακάτω βλάβες: ρωγμές, ευθραυστότητα,
τραχιά σημεία, κεκαμμένος εύκαμπτος σωλήνας,
δυσκίνητοι ή φθαρμένοι ταχυσύνδεσμοι.
!
Ένας ελαττωματικός εύκαμπτος σωλήνας πρέπει να
αντικαθίσταται αμέσως ολοσχερώς, διότι ειδάλλως
ενδέχεται να προκληθούν ζημιές ή τραυματισμοί.

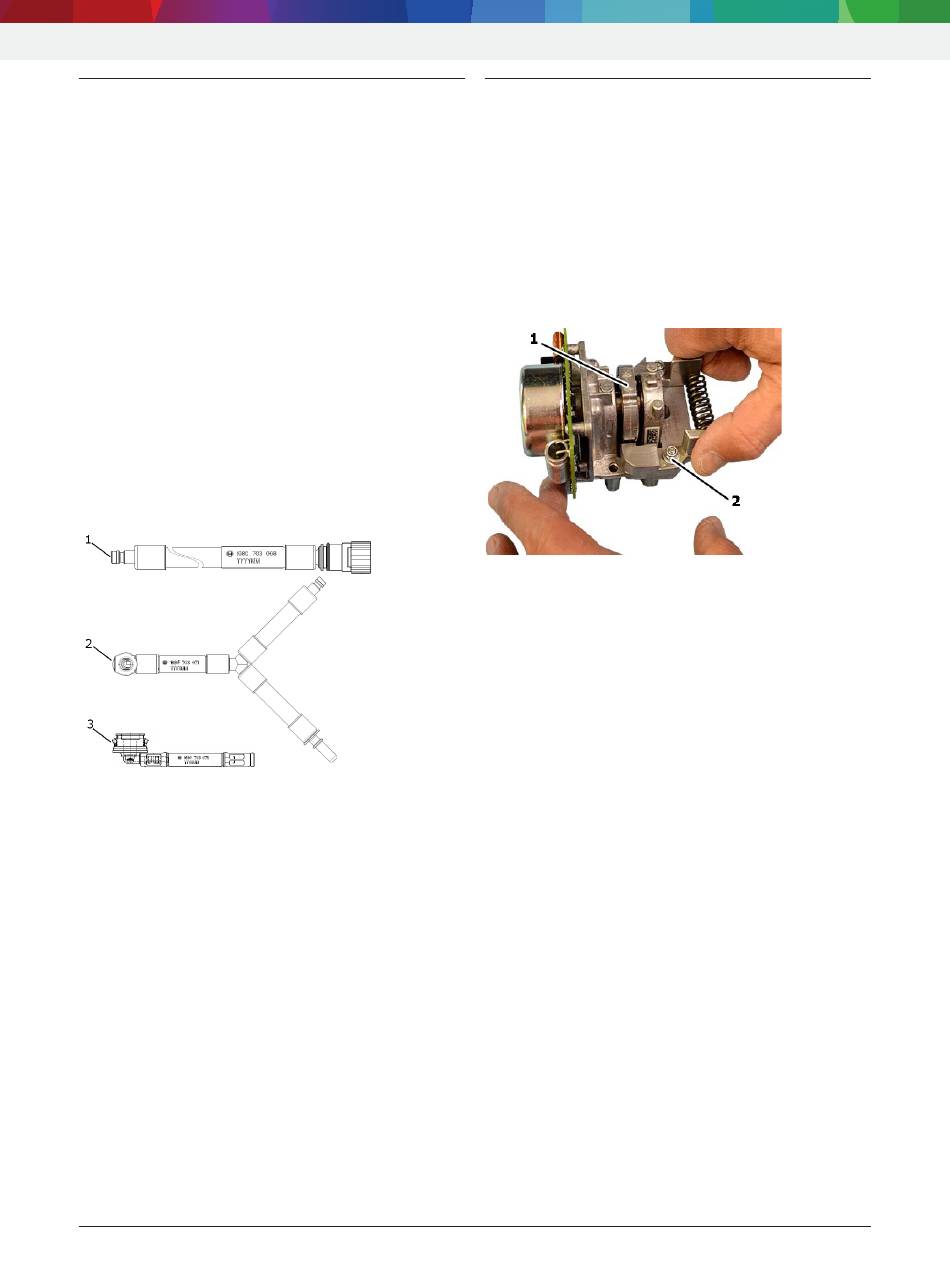

Εικ. 15: Εύκαμπτοι αγωγοί υδραυλικού συστήματος μονάδας
τροφοδοσίας AdBlue
1 Εύκαμπτος αγωγός από το σετ εύκαμπτων σωλήνων
0 986 610 849
2 Εύκαμπτος αγωγός Υ από το σετ εύκαμπτων σωλήνων
0 986 610 849
3 Εξάρτημα σύνδεσης 0 986 610 457
i
Η σωστή σύνδεση και εφαρμογή των εύκαμπτων
αγωγών περιγράφεται στις οδηγίες ελέγχου και
επισκευής του ESI[tronic].
Robert Bosch GmbH
Περιγραφή προϊόντος | Denoxtronic 2.2 | 99 |
3.21 Ακροδέκτης 1 681 091 181
Ο ακροδέκτης (εικ. 16, θέση 2) χρησιμοποιείται κατά
την επισκευή της μονάδας τροφοδοσίας AdBlue. Η
λειτουργία του είναι να σταθεροποιεί το διωστήρα της
αντλίας τροφοδοσίας AdBlue (εικ. 16, θέση 1) κατά
τη συναρμολόγηση στη θέση ΑΝΣ*) εμποδίζοντας έτσι
την εσφαλμένη θέση και τη φθορά του διαφράγματος
αντλίας.
*) ΑΝΣ = άνω νεκρό σημείο
i
Σε περίπτωση κατεστραμμένου ακροδέκτη, διακόψτε
τη χρήση και αντικαταστήστε τον ολοσχερώς.
Εικ. 16: Ακροδέκτης 1 681 091 181 αντλίας τροφοδοσίας AdBlue
1 Αντλία τροφοδοσίας AdBlue
2 Ακροδέκτης 1 681 091 181
i
Αναλυτικές υποδείξεις σχετικά με το χειρισμό και
τη λειτουργία διατίθενται στις ξεχωριστές οδηγίες
επισκευής του ESI[tronic] Denoxtronic 2.2.
