Bosch Denoxtronic 2.2 Produktbeschreibung Seite 239

6.4 ガス分配器 0 986 610 970
i
ガス分配器の安全バルブ (2個) の機能テストは、毎年実施する
必要があります。
このテストは、AdBlueサプライモジュールを接続しないで実行し
ます。

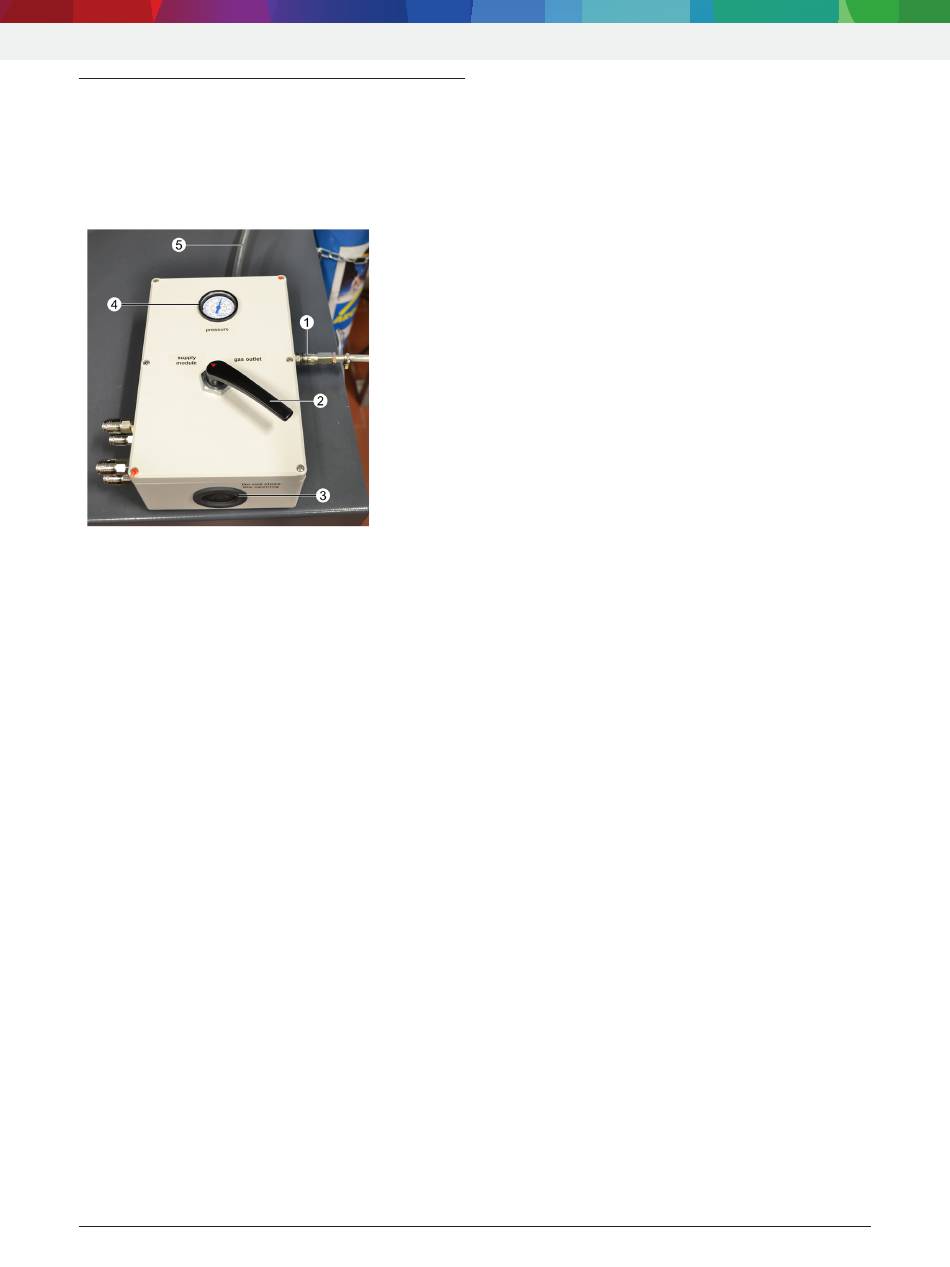

図 22: ガス分配器 0 986 610 970
1 フォーミングガス5ガスボンベ接続用プラグインコネクター
2 切り替えレバー
3 ダイアフラムグロメット
4 圧力計
5 換気ホース接続部
手順：
1. ガスボンベを窒素でガス分配器 (図22、位置1) に接続します。
2. ガス分配器のレバーを<supply module>の位置に移動しま
す。
3. ガスボンベの圧力調整器を11 barのテスト圧力に設定します。
4. ガスボンベのシャットオフバルブを短時間開いてから再び閉めます。
必要に応じて手順を数回繰り返します。
� ガス分配器の安全バルブ1が開く必要があります。この機能
は、逃げるガスによって聞こえます。10 barまでの圧力降下が
ガス分配器の圧力計で認識可能であること。
5. ガス分配器の圧力低下は、レバーを<supply module>の位
置から<gas outlet>の位置に繰り返し押してから、ガス分配器
の圧力計が圧力を示さなくなるまで繰り返します。
6. カップリングプラグ (図22、位置1) からガスボトルを外します。
"
安全バルブ1の機能テストが完了しました。
7. 換気ホース (図22、位置5) の付いたコネクターを外します。
8. 適切なカップリングプラグ (フエスト社製KS3-1/4-A等、未同梱)
をねじ込みます。
9. ガスボンベを窒素でガス分配器 (図22、位置5) に接続します。
10. ガス分配器のレバーを<gas outlet>の位置に移動します。
11. ガスボンベの圧力調整器を11 barのテスト圧力に設定します。
12. ガスボンベのシャットオフバルブを短時間開いてから再び閉めます。
必要に応じて手順を数回繰り返します。
� ガス分配器の安全バルブ2が開く必要があります。この機能
は、逃げるガスによって聞こえます。10 barまでの圧力降下が
ガス分配器の圧力計で認識可能であること。
Robert Bosch GmbH
メンテナンス | Denoxtronic 2.2 | 239 |
13. ガス分配器の圧力低下は、レバーを<gas outlet>の位置から
<supply module>の位置に繰り返し押してから、ガス分配器
の圧力計が圧力を示さなくなるまで繰り返します。
14. カップリングプラグ (図22、位置5) からガスボトルを外します。
15. カップリングプラグを緩め、換気ホース (図22、位置5) の付いたコ
ネクターを再びねじ込みます。
"
安全バルブ2の機能テストが完了しました。
i
機能テストの後、ガス分配器のリークテストを実施する必要
があります。このための手順は、Denoxtronic 2.2の別途
ESI[tronic]修理マニュアルの"装置回路のリークテスト" の "リー
クテスト"の章に記載されています。
!
欠陥のあるガス分配器は使用しないでください。
