3.12
Montagerahmen 0 986 610 280
Mit dem Montagerahmen (Abb. 8, Pos. 3 und 4) wird die
AdBlue-Förderpumpe (Abb. 8, Pos. 2) bei der Demonta-
ge und Montage fixiert.
!
Bei der Anwendung sind zwingend die Hinweise
(Anwendung und Drehmoment) in den ESI-Prüf-
und Instandsetzungsanleitungen zu beachten.
Falsche Anwendung kann zu schweren Schäden am
AdBlue-Fördermodul und an der AdBlue-Förder-
pumpe führen.
!
Ein defekter Montagerahmen darf nicht weiter ver-
wendet werden und ist komplett zu ersetzen.
i
Detaillierte Hinweise zur Bedienung und Handha-
bung finden Sie in der separaten ESI[tronic]-In-
standsetzungsanleitung Denoxtronic 2.2.
3.13
Buchsengehäuse 1 684 486 629 / 630
Die Buchsengehäuse 1 684 486 629 (Abb. 9, Pos. 1)
und 1 684 486 630 (Abb. 9, Pos. 2) dichten den elek-
trischen Anschluss bei der Gehäusedichtheitsprüfung
des AdBlue-Fördermoduls ab.
!
Bei Beschädigung, müssen die Buchsengehäuse
komplett getauscht werden.

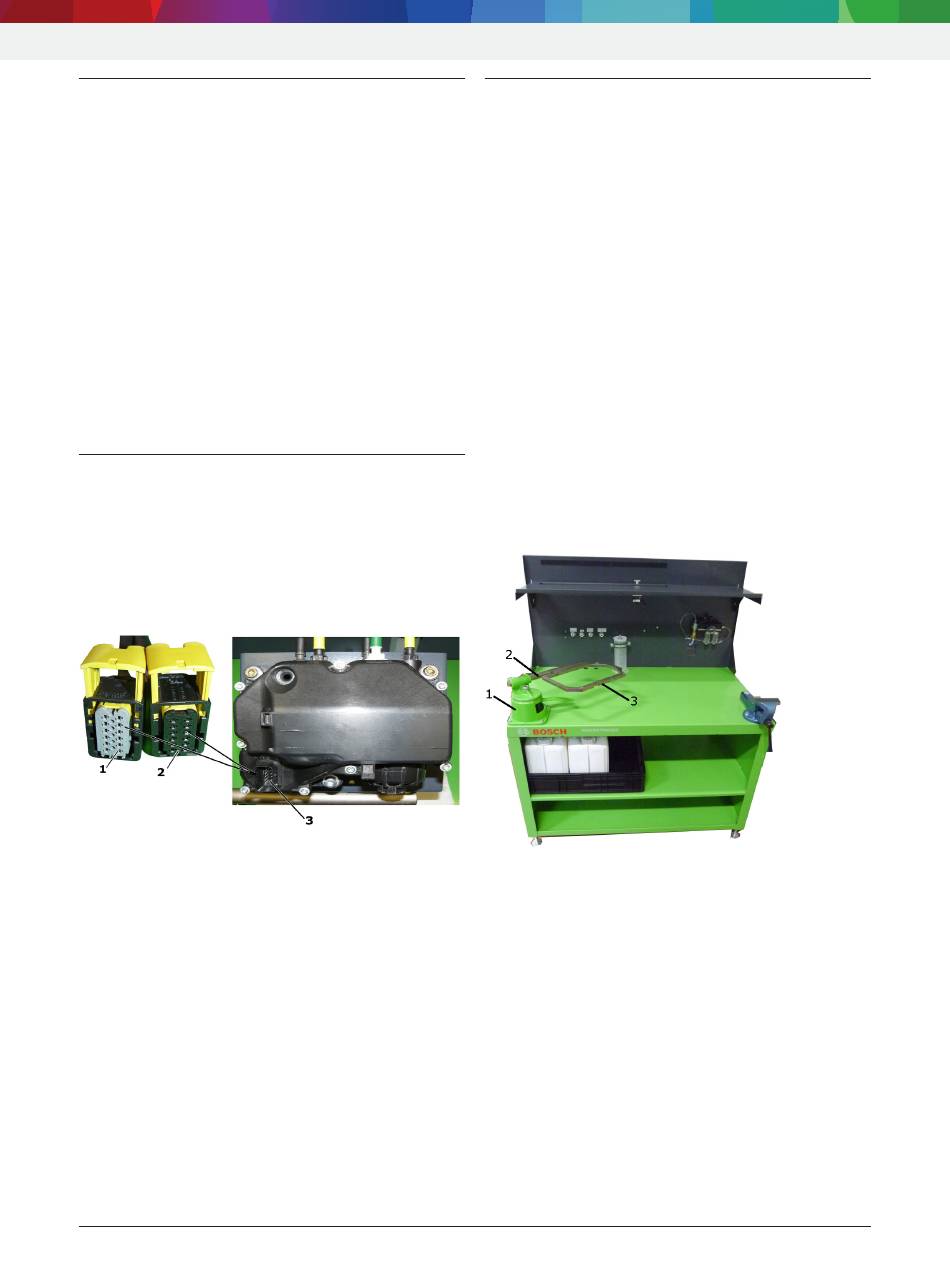

Abb. 9:
Buchsengehäuse 1 684 486 629 / 630
1 Buchsengehäuse 1 684 486 629 (24-Volt-Variante = grau)
2 Buchsengehäuse 1 684 486 630 (12-Volt-Variante = schwarz)
3 elektrischer Anschluss AdBlue-Fördermodul
i
Die Spannungsangabe ist oberhalb des elektri-
schen Anschlusses (Abb. 9, Pos. 3) im Gehäuse
eingeprägt.
i
Detaillierte Hinweise zur Bedienung und Hand-
habung finden Sie in der separaten ESI[tronic]-
Instandsetzungsanleitung Denoxtronic 2.2.
Robert Bosch GmbH
Produktbeschreibung | Denoxtronic 2.2 | 11 |
3.14
Aufspannbock 0 986 611 249
i
Die Abbildung (Abb. 10) ist beispielhaft.
Der Aufspannbock (Abb 10. Pos. 1) wird auf der Prüf-
einrichtung 0 986 613 880 links vorne an der vorberei-
teten Arbeitsfläche befestigt (4 Schrauben M8).
Die Stange 0 986 610 981 (Abb 10. Pos. 2) wird in
die runde Aufnahme des Aufspannbocks eingeführt
und festgeklemmt. Die Montageplatte 0 986 613 550
(Abb 10. Pos. 3) wird mit zwei Schrauben (M 10) an
die Stange befestigt.
Das AdBlue-Fördermodul wird für die Prüfung und
Reparatur an der Montageplatte befestigt. Das AdBlue-
Fördermodul kann durch Verdrehen der Stange und
des Hebels am Aufspannbock während der Prüfung
und Reparatur in entsprechender Gebrauchslage ge-
bracht werden.
!
Beim Lösen und Verdrehen der Stange am Auf-
spannbock immer mit einer Hand an der Montage-
platte oder am AdBlue-Fördermodul gegenhalten,
um ein unkontrolliertes Kippen zu vermeiden.
Abb. 10: Aufspannbock 0 986 611 249 auf Prüf-
einrichtung 0 986 613 880
1 Aufspannbock 0 986 611 249
2 Stange 0 986 610 981
3 Montageplatte 0 986 613 550
i
Detaillierte Hinweise zur Bedienung und Hand-
habung finden Sie in der separaten ESI[tronic]-
Instandsetzungsanleitung Denoxtronic 2.2.
de
|
1 689 989 394
2023-01-24
