Bosch Denoxtronic 2.2 Produktbeschreibung Seite 228

ja | 228 | Denoxtronic 2.2 | 製品説明
3.4 テスト装置 0 986 613 880
このテスト装置 0 986 613 880は、AdBlueサプライモジュールのテ
ストと修理のためのワークプレースとして、すべてのDenoxtronicツー
ルセットと組み合わせて使用するためのものです。テスト装置は、テス
ト媒体、テスト電圧、圧縮空気、試験ガスのすべての電源接続を提
供します。

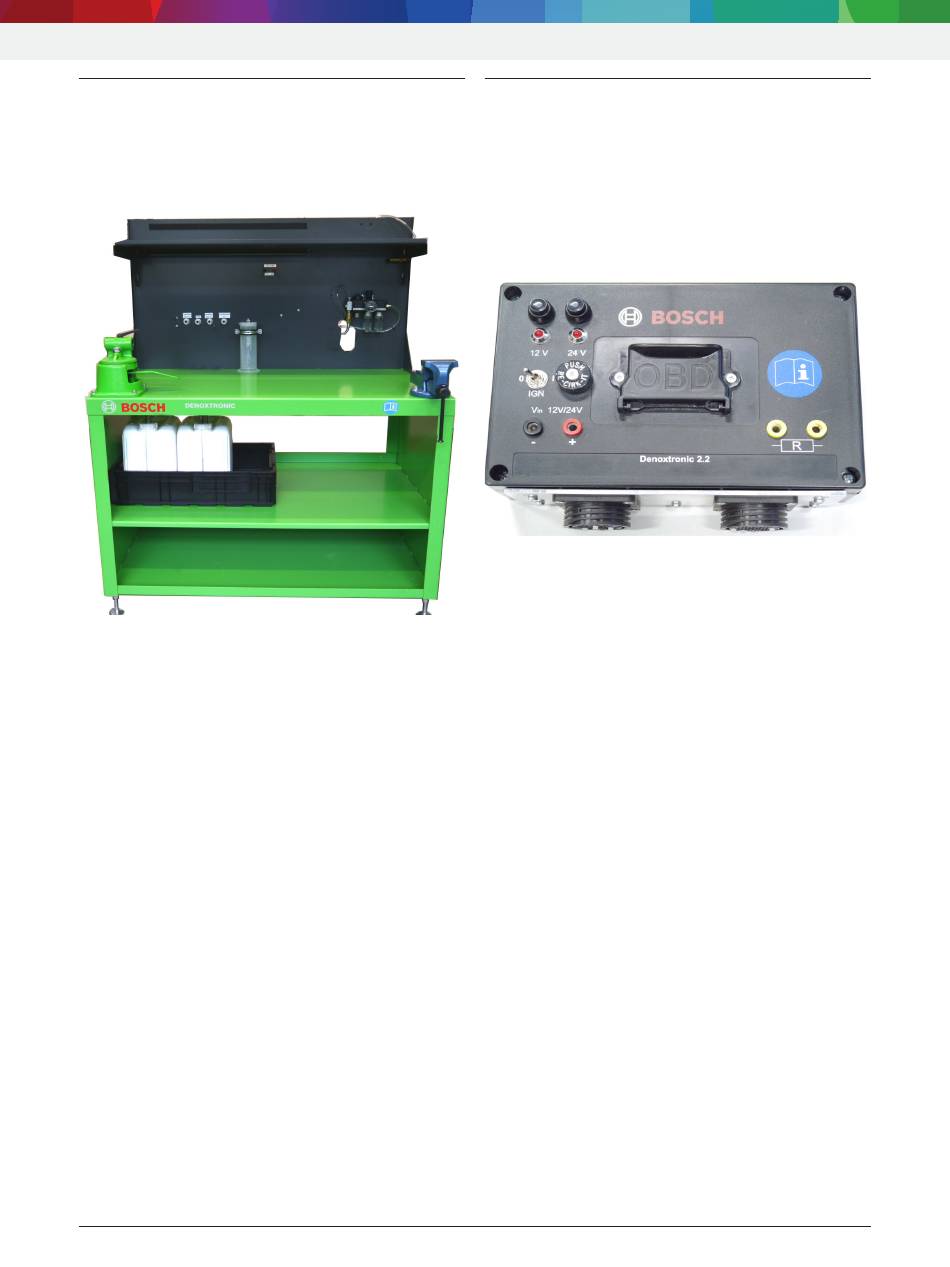

図 1: テスト装置 0 986 613 880
i
図 (図1)は例です。取扱説明書原本 1 689 989 164には、
同梱品と構成に関する情報が記載されています。
|
1 689 989 394 2023-01-24
3.5 テストキット 0 986 610 840
テストセットに含まれるテストアダプター 1 687 023 723
は、AdBlueサプライモジュールのテスト時に、テストコントロールユニ
ット、KTS 5XX / 6XX、投与モジュールおよびサプライモジュール間
のインターフェースとして機能します。
テストコントロールユニットとサプライモジュール (12 Vまたは24 V) に
は、テストアダプターおよび接続ケーブルを介して電圧が供給されます。
テストアダプターの電源は、電圧安定器を介して供給されます
(30 V DC / min。20 A)。
図 2: テストアダプター 1 687 023 723
i
テストアダプターに関する詳細は取扱説明書原本
1 689 989 198に記載されています。
Robert Bosch GmbH
