Hydraulikslanger

Hydraulikslanger kræves til forskellige funktionstests,
ved fejlsøgning og ved skylleprocesser på AdBlue-
pumpemodulet.
Med hydraulikslangerne fra slangesæt 0 986 610 849
og slange 0 986 610 457 er den korrekte tilslutning
sikret (se eksempler i fig. 15).
i
Alle slanger skal altid håndteres med omhu og
kontrolleres inden brug. Slangerne skal udskiftes,
hvis der ved kontrollen konstateres følgende beska-
digelser: revner, sprøde eller slidte steder, knæk af
slangen, fastsiddende eller beskadigede slangeko-
blinger.
!
En defekt slange skal omgående udskiftes helt, da
der ellers er fare for skader og kvæstelser.

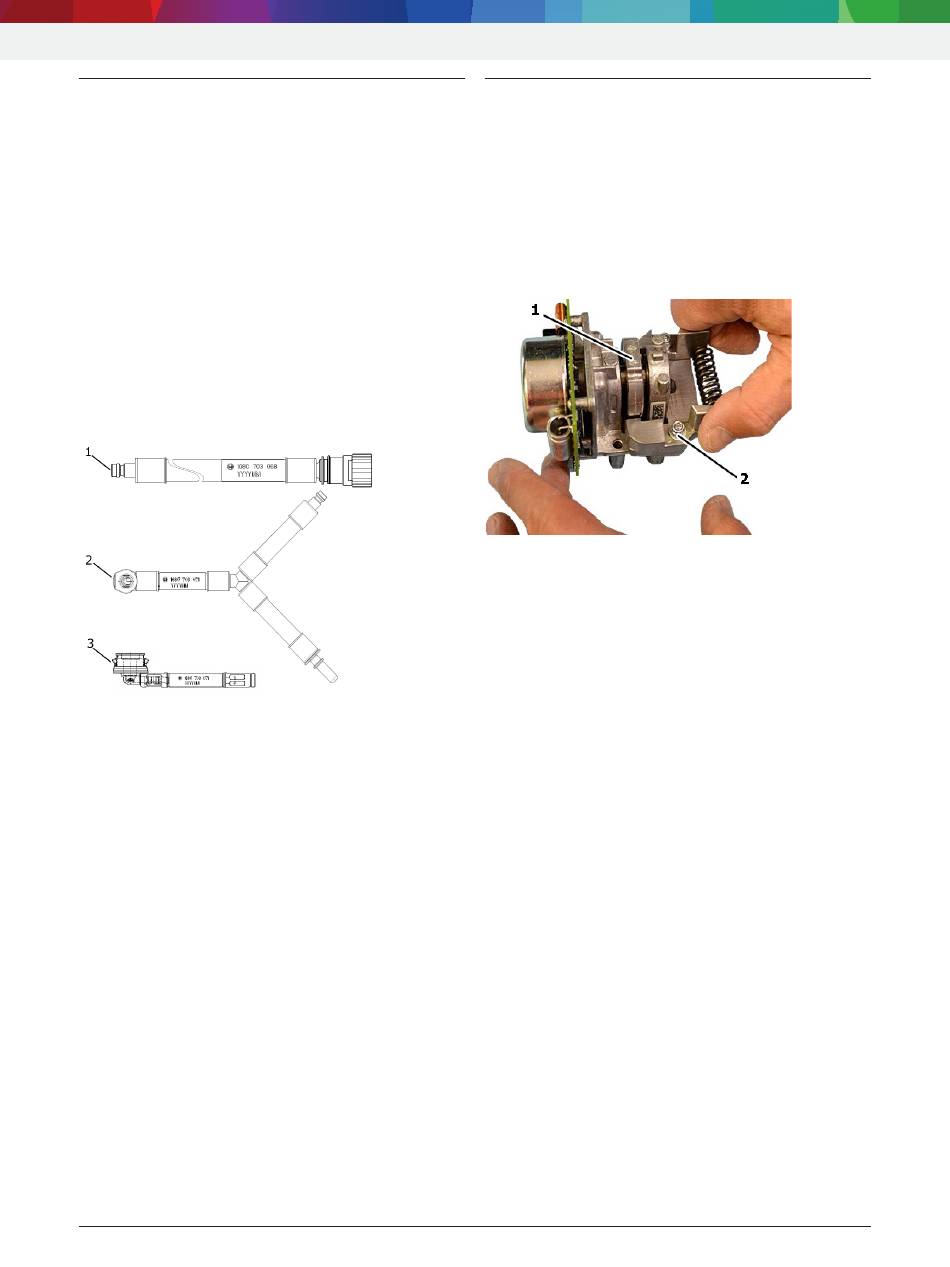

Fig. 15: Hydraulikslanger AdBlue-pumpemodul
1 Slange fra slangesæt 0 986 610 849
2 Y-slange fra slangesæt 0 986 610 849
3 Lukkestykke 0 986 610 457
i
Den korrekte tilslutning og anvendelse af slanger er
beskrevet i ESI [tronic] – test- og reparationsvejled-
ningerne.
|
1 689 989 394 2023-01-24
3.21 Klemme 1 681 091 181
Klemmen (fig. 16, pos. 2) anvendes ved reparation af
AdBlue-pumpemodulet. Den sørger for at plejlstangen
i AdBlue-pumpen (fig. 16, pos. 1) under monteringen
fikseres i OT-position*) og forhindrer dermed en for-
kert position og skader på pumpemembranen.
*) OT = ØD = øverste dødpunkt
i
En beskadiget klemme må ikke længere anvendes
og skal udskiftes helt.
Fig. 16: Klemme 1 681 091 181 AdBlue-pumpe
1 AdBlue-pumpe

2 Klemme 1 681 091 181

i
Detaljerede oplysninger vedrørende betjening og
håndtering findes i den separate reparationsvejled-
ning til ESI[tronic]Denoxtronic 2.2.
