Bosch Denoxtronic 2.2 Produktbeschreibung Seite 385

3.12 Montážny rám 0 986 610 280
Pomocou montážneho rámu (obr. 8, poz. 3 a 4) sa pri-
chytáva dopravné čerpadlo AdBlue (obr. 8, poz. 2) pri
demontáži a montáži.
!
Pri používaní je bezpodmienečne nutné dodržiavať
pokyny (týkajúce sa použitia a točivého momentu)
uvedené v návode na skúšku a návode na údržbu
ESI. V dôsledku nesprávneho použitia môže dôjsť
k závažnému poškodeniu čerpacieho modulu Ad-
Blue a dopravného čerpadla AdBlue.
!
Chybný montážny rám sa nesmie ďalej používať a je
ho nutné celý vymeniť.
i
Podrobné pokyny pre obsluhu a manipuláciu náj-
dete v samostatnom návode na údržbu ESI[tronic]
Denoxtronic 2.2.
3.13 Kryt zásuvky 1 684 486 629 / 630
Kryt zásuvky 1 684 486 629 (obr. 9, poz. 1) a
1 684 486 630 (obr. 9, poz. 2) utesňuje elektrickú prí-
pojku počas skúšky tesnosti krytu čerpacieho modulu
Adblue.
!
V prípade poškodenia je nutné vymeniť celý kryt
zásuvky.

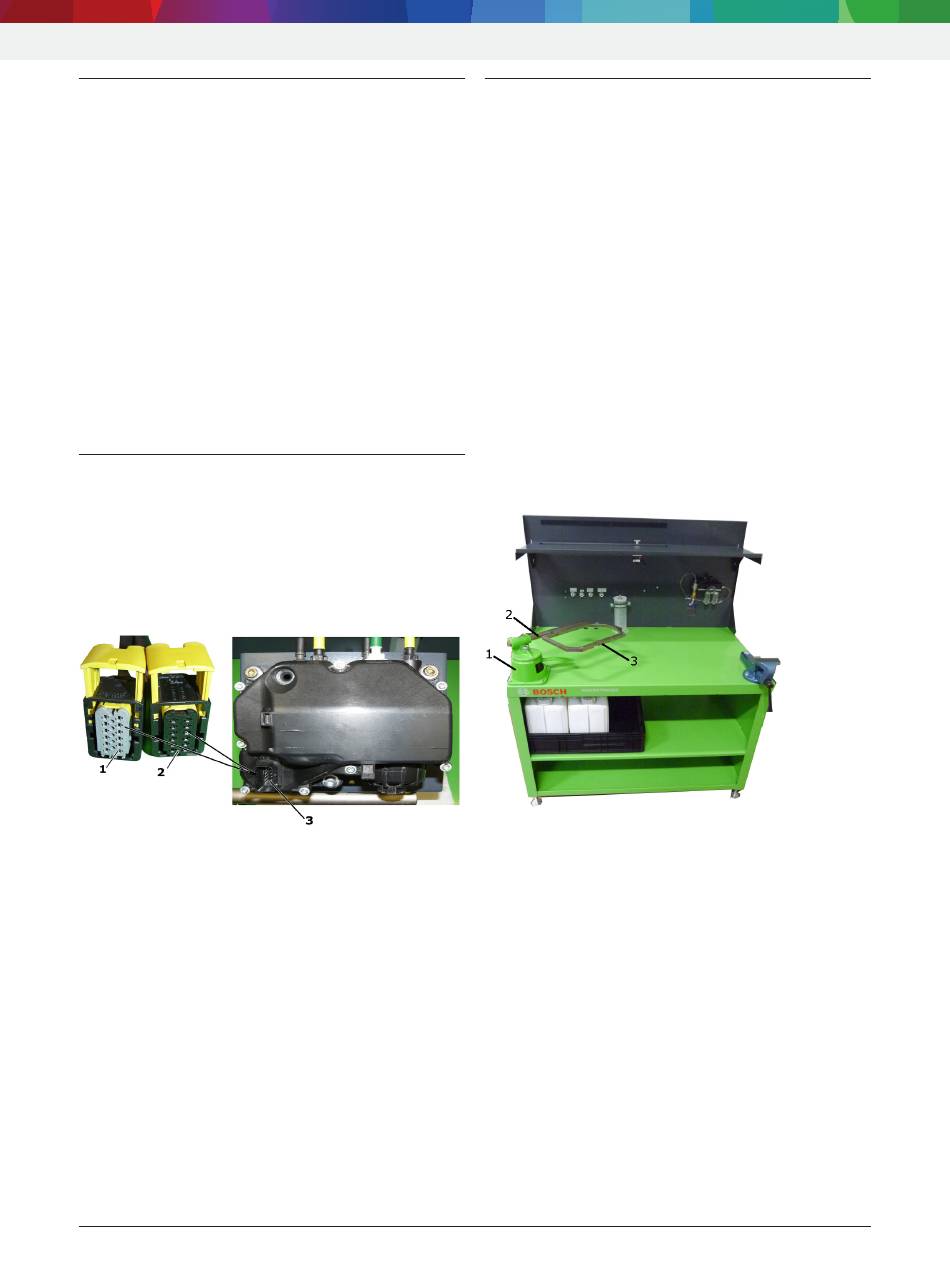

Obr. 9: Kryt zásuvky 1 684 486 629 / 630
1 Kryt zásuvky 1 684 486 629 (24 V variant = šedý)
2 Kryt zásuvky 1 684 486 630 (12 V variant = čierny)
3 Elektrická prípojka čerpacieho modulu AdBlue
i
Údaj o napätí je vyrazený do krytu a nachádza sa
nad elektrickou prípojkou (obr. 9, poz. 3).
i
Podrobné pokyny pre obsluhu a manipuláciu náj-
dete v samostatnom návode na údržbu ESI[tronic]
Denoxtronic 2.2.
Robert Bosch GmbH
Popis výrobku | Denoxtronic 2.2 | 385 |
3.14 Upínacie teleso 0 986 611 249
i
Obrázok (obr. 10) je uvedený ako príklad.
Upínacie teleso (obr. 10. poz. 1) sa upevňuje na
skúšobné zariadenie 0 986 613 880 v ľavej prednej
časti na pripravenú pracovnú plochu (4 skrutkami M8).
Tyč 0 986 610 981 (obr. 10. poz. 2) sa zavedie do
okrúhleho úchytu upínacieho telesa a pevne sa upne.
Montážna doska 0 986 613 550 (obr. 10. poz. 3) sa na
tyči upevňuje dvomi skurtkami (M 10).
Čerpací modul AdBlue sa upevňuje na montážnu dos-
ku na účel vykonania skúšky a údržby. Čerpací modul
AdBlue je možné nastaviť počas skúšky a údržby do
príslušnej polohe pre použitie otočením tyče a páky na
upínacom telese.
!
Pri uvoľňovaní a otáčaní tyče na upínacom telese
vždy pridržiavajte jednou rukou montážnu dosku
alebo čerpací modul AdBlue, aby ste zabránili
nekontrolovateľnému prevráteniu.
Obr. 10: Upínacie teleso 0 986 611 249 na skúšobnom
zariadení 0 986 613 880
1 Upínacie teleso 0 986 611 249
2 Tyč 0 986 610 981
3 Montážna doska 0 986 613 550
i
Podrobné pokyny pre obsluhu a manipuláciu náj-
dete v samostatnom návode na údržbu ESI[tronic]
Denoxtronic 2.2.
sk
|
1 689 989 394 2023-01-24
