6.3 Verificar o peso 0 986 610 839
O peso tem que ser verificado por um órgão de teste
reconhecido a cada 2 anos.
6.4 Distribuidor de gás 0 986 610 970
i
Uma verificação do funcionamento das válvulas de
segurança (2 unidades) deve ser realizada anualmen-
te no distribuidor de gás. A verificação é realizada
sem um módulo de alimentação AdBlue conectado.

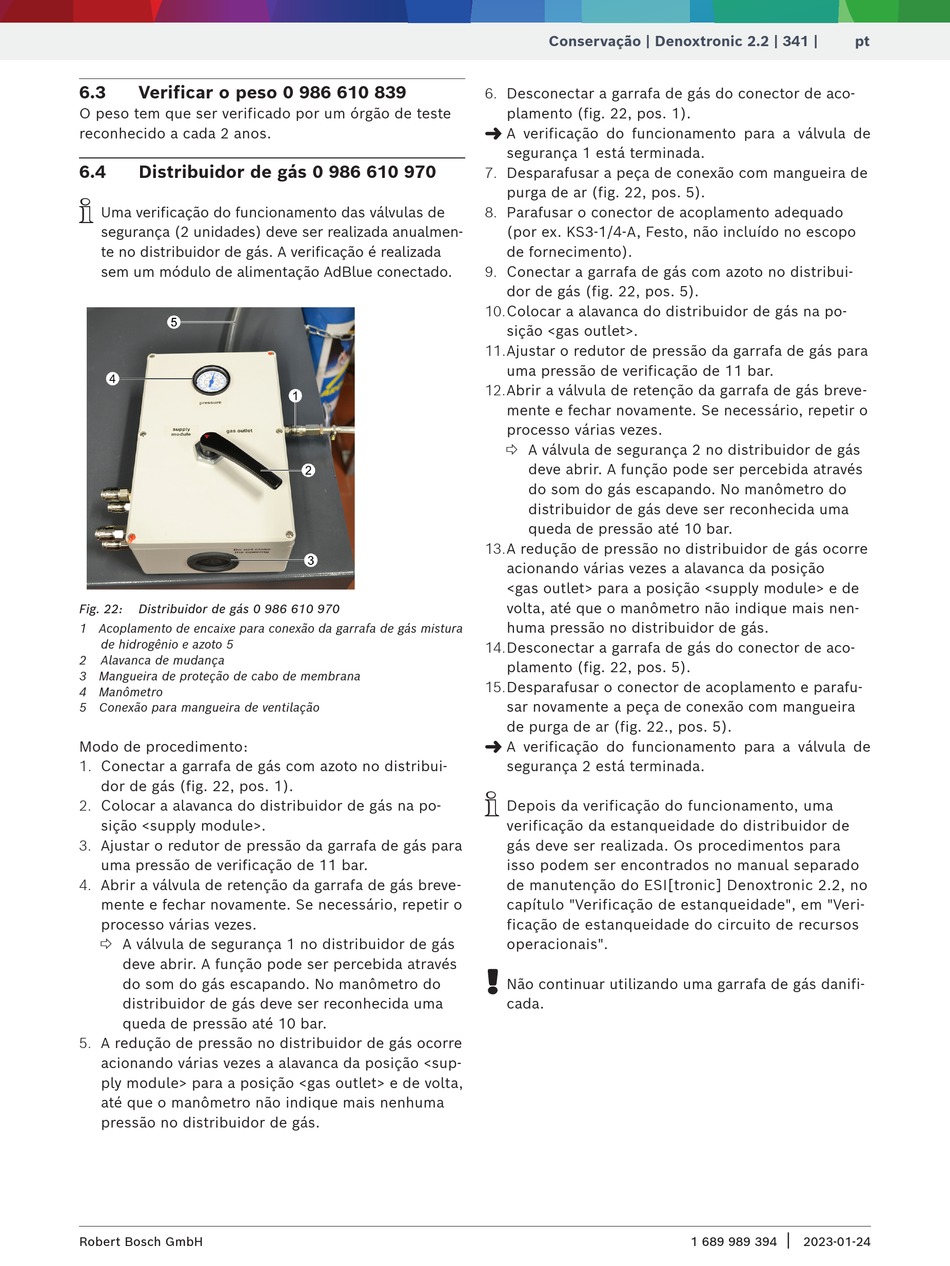

Fig. 22: Distribuidor de gás 0 986 610 970
1 Acoplamento de encaixe para conexão da garrafa de gás mistura
de hidrogênio e azoto 5
2 Alavanca de mudança
3 Mangueira de proteção de cabo de membrana
4 Manômetro
5 Conexão para mangueira de ventilação
Modo de procedimento:
1. Conectar a garrafa de gás com azoto no distribui-
dor de gás (fig. 22, pos. 1).
2. Colocar a alavanca do distribuidor de gás na po-
sição <supply module>.
3. Ajustar o redutor de pressão da garrafa de gás para
uma pressão de verificação de 11 bar.
4. Abrir a válvula de retenção da garrafa de gás breve-
mente e fechar novamente. Se necessário, repetir o
processo várias vezes.
� A válvula de segurança 1 no distribuidor de gás
deve abrir. A função pode ser percebida através
do som do gás escapando. No manômetro do
distribuidor de gás deve ser reconhecida uma
queda de pressão até 10 bar.
5. A redução de pressão no distribuidor de gás ocorre
acionando várias vezes a alavanca da posição <sup-
ply module> para a posição <gas outlet> e de volta,
até que o manômetro não indique mais nenhuma
pressão no distribuidor de gás.
Robert Bosch GmbH
Conservação | Denoxtronic 2.2 | 341 |
6. Desconectar a garrafa de gás do conector de aco-
plamento (fig. 22, pos. 1).
"
A verificação do funcionamento para a válvula de
segurança 1 está terminada.
7. Desparafusar a peça de conexão com mangueira de
purga de ar (fig. 22, pos. 5).
8. Parafusar o conector de acoplamento adequado
(por ex. KS3-1/4-A, Festo, não incluído no escopo
de fornecimento).
9. Conectar a garrafa de gás com azoto no distribui-
dor de gás (fig. 22, pos. 5).
10. Colocar a alavanca do distribuidor de gás na po-
sição <gas outlet>.
11. Ajustar o redutor de pressão da garrafa de gás para
uma pressão de verificação de 11 bar.
12. Abrir a válvula de retenção da garrafa de gás breve-
mente e fechar novamente. Se necessário, repetir o
processo várias vezes.
� A válvula de segurança 2 no distribuidor de gás
deve abrir. A função pode ser percebida através
do som do gás escapando. No manômetro do
distribuidor de gás deve ser reconhecida uma
queda de pressão até 10 bar.
13. A redução de pressão no distribuidor de gás ocorre
acionando várias vezes a alavanca da posição
<gas outlet> para a posição <supply module> e de
volta, até que o manômetro não indique mais nen-
huma pressão no distribuidor de gás.
14. Desconectar a garrafa de gás do conector de aco-
plamento (fig. 22, pos. 5).
15. Desparafusar o conector de acoplamento e parafu-
sar novamente a peça de conexão com mangueira
de purga de ar (fig. 22., pos. 5).
"
A verificação do funcionamento para a válvula de
segurança 2 está terminada.
i
Depois da verificação do funcionamento, uma
verificação da estanqueidade do distribuidor de
gás deve ser realizada. Os procedimentos para
isso podem ser encontrados no manual separado
de manutenção do ESI[tronic] Denoxtronic 2.2, no
capítulo "Verificação de estanqueidade", em "Veri-
ficação de estanqueidade do circuito de recursos
operacionais".
!
Não continuar utilizando uma garrafa de gás danifi-
cada.
