3.15 Sızdırmazlık tertibatı 0 986 610 905
Sızdırmazlık tertibatı (şek. 11, poz. 3) AdBlue besleme
modülünün (şek. 11, poz. 2) muhafaza sızdırmazlığını
kontrol etmek için basınç dengeleme elemanının
deliğine takılır. Bunun için AdBlue besleme mo-
dülünün muhafaza kapağındaki basınç dengeleme
elemanı çıkarılmalıdır. Sızdırmazlık tertibatını AdBlue
besleme modülüne sabitlemek için tutma düzenepi
0 986 610 692 (şek. 11, poz. 1) ve de sızdırmazlık
tertibatının bağlama aparatı (şek. 11, poz. 4) gerekli-
dir. Birlikte verilen rondelalar ile bağlama aparatının
sızdırmazlık tertibatına olan doğru mesafesini
ayarlayın. Gerektiğinde ilave rondelalar kullanın.

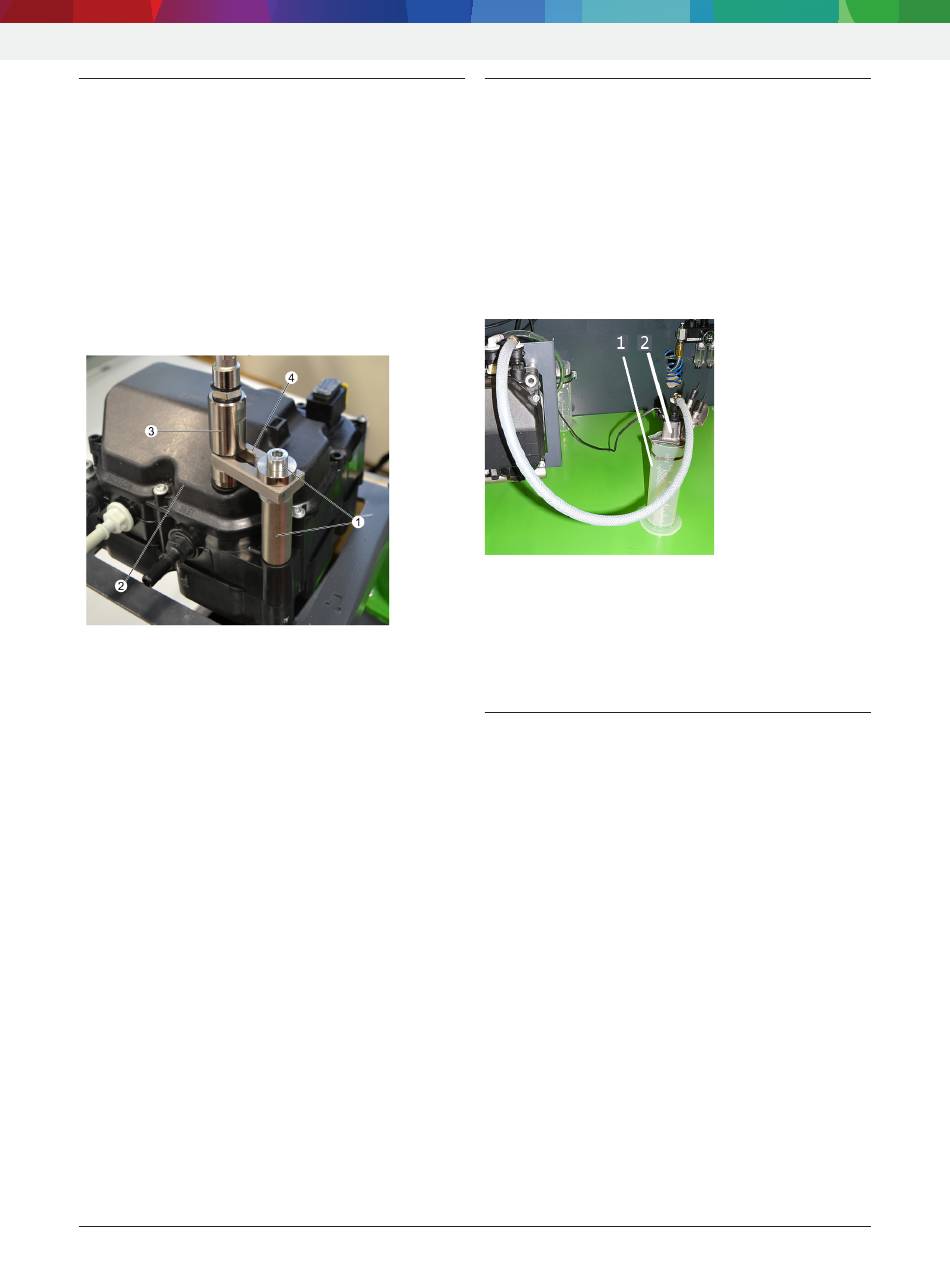

Şek. 11: Sızdırmazlık tertibatı 0 986 610 905
1 Tutma düzeneği 0 986 610 692
2 AdBlue besleme modülü
3 Sızdırmazlık tertibatı
4 Sızdırmazlık tertibatının bağlama aparatı
i
Kullanım ve kumanda etmeye yönelik ayrıntılı
bilgileri özel olan ESI[tronic] onarım kılavuzunda
Denoxtronic 2.2 bulabilirsiniz.
Robert Bosch GmbH
Ürün tanıtımı | Denoxtronic 2.2 | 437 |
3.16 Test dozaj modülü 0 986 610 522
Test dozaj modülü (şek. 12, poz. 2) AdBlue besleme
modülünün fonksiyon kontrolü çerçevesinde dozaj
miktarını kontrol etmek için kullanılır. Test dozaj mo-
dülünden akan test sıvısı, bir ölçüm kabında toplanır.
Test dozaj modülü, test kontrol ünitesi tarafından
kontrol adaptörü 1 687 023 723 üzerinden kumanda
edilir.
!
Arızalı bir test dozaj modülü artık kullanılmamalıdır
ve komple değiştirilmelidir.
Şek. 12: Test dozaj modülü ve ölçüm kabı
1 0 986 610 460 no'lu ölçüm kabı setinden ölçüm kabı
2 Ölçüm kabına yerleştirilmiş test dozaj modülü 0 986 610 522
i
Kullanım ve kumanda etmeye yönelik ayrıntılı
bilgileri özel olan ESI[tronic] onarım kılavuzunda
Denoxtronic 2.2 bulabilirsiniz.
3.17 Ölçüm kabı seti 0 986 610 460
Ölçüm kabı seti 100 ml, 250 ml ve 500 ml kapasiteli
3 ölçüm kabından oluşur. Bu set, AdBlue besleme
modülünün fonksiyon kontrolü çerçevesinde geri
dönüş miktarı ölçümünde ve dozaj miktarı ölçümün-
de kullanılır. Toplanan test sıvısı, tartma tertibatı
0 986 610 838 aracılığıyla ölçülür. Bkz. şek. 12 ve
şek. 13'te uygulama örneği.
i
Ölçüm kabı seti, sadece komple değiştirilebilir.
i
Kullanım ve kumanda etmeye yönelik ayrıntılı
bilgileri özel olan ESI[tronic] onarım kılavuzunda
Denoxtronic 2.2 bulabilirsiniz.
