6.5 1 687 222 191 no'lu el pompasında
akü değişimi
!
Aküyü el pompası basınç altındayken değiştirmeyin
(Tanım: Piston çubuğu, şek. 23, poz. 2 çekili).
İşlem şekli:
1. Valfi (şek. 23, poz. 1) çalıştırın ve tutun.
2. Piston çubuğunu (şek. 23, poz. 2) mahfaza dayan-
ma yerine kadar içeri sürün ve ekrandaki gösterge-
nin kapanmasını bekleyin.
3. Akü bölmesini (şek. 23, poz. 3)dışarı çekin.
4. Eski aküyü çıkarın ve CR 2430, 3 V tipi yeni bir
aküyle değiştirin. Akünün artı kutbunun yukarı
bakmasına dikkat edin.
5. Akü bölmesini kapatın.
"
El pompası tekrar kullanıma hazırdır.

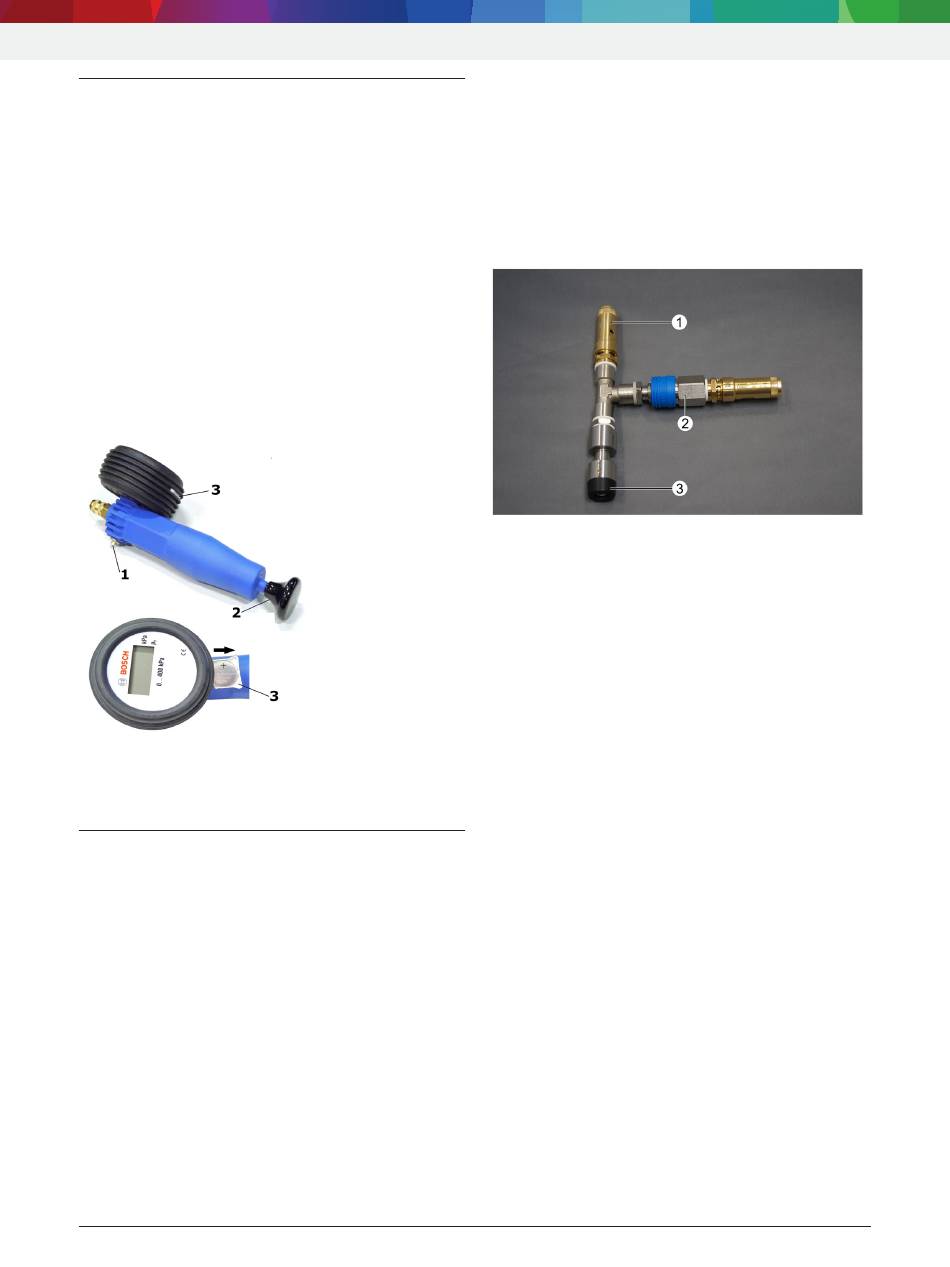

Şek. 23: El pompası 1 687 222 191
1 Valf
2 Piston çubuğu
3 Lityum akü için akü bölmesi, tip CR 2430, 3 V
6.6 Sızdırmazlık tertibatı 0 986 610 905
Dayanak tamponunun gözle kontrol edilmesi:
1. Dayanak tamponunu (şek. 24, poz. 3) gözenekli yer-
lere, çatlaklara ve başka hasarlara yönelik kontrol
edin.
2. Hasarlı bir dayanak tamponu değiştirilmelidir.
3. Tespitlemek için birlikte teslim edilen yeni banjo
cıvatayı kullanın.
!
Dayanak tamponunu tespitlemek için kesinlikle pi-
yasada satılan standart bir cıvata kullanmayın. Aksi
takdirde sızdırmazlık tertibatının emniyet fonksiyo-
nu etkinliğini kaybeder.
|
1 689 989 394 2023-01-24
Emniyet valflarının çalışma kontrolü:
i
Sızdırmazlık tertibatındaki emniyet valflarının
çalışması yılda bir kontrol edilmelidir.
i
Çalışma kontrolü, sadece temizlenmiş ve
filtrelenmiş basınçlı hava (filtre <25 µm) ve maksi-
mum 3 bar test basıncı ile yapılabilir.
Şek. 24: Sızdırmazlık tertibatı 0 986 610 905
1 Emniyet valfı, sabit montaj
2 Emniyet modülü, ayrılabilir
3 Dayanak tamponu
İşlem şekli:
1. Kontrol işleminden önce emniyet valflarının tırtıllı
somunlarının kapalı olduğundan emin olun.
2. Basınçlı hava tabancasını dayanak tamponundaki
(şek. 24, poz. 3) banjo cıvataya takın.
3. Basınçlı hava tabancasını kısa süreliğine
etkinleştirin. Bu işlemi, gerektiğinde birkaç defa
tekrarlayın. Sızdırmazlık tertibatındaki emniyet
valfları çalışmalıdır. Çalışma, salınan basınçlı hava
sesi ile anlaşılır.
"
Çalışma kontrolü tamamlanmıştır, sızdırmazlık
tertibatı tekrar çalışmaya hazırdır.
!
Emniyet valfı arızalı olduğunda, sızdırmazlık
tertibatı kullanılmaya devam edilemez.
i
Ayrılabilir emniyet modülü ayrı olarak
değiştirilebilir. Sabit monte edilmiş emniyet
valfı arızalı olduğunda, sızdırmazlık tertibatı
değiştirilmelidir.
