Bosch Denoxtronic 2.2 Produktbeschreibung Seite 454

zh | 454 | Denoxtronic 2.2 | 产品说明
3.15 密封装置 0 986 610 905
密封装置（插图 11，编号 3）用于在检测 AdBlue 输送模
块（插图 11，编号 2）的外壳密封性时装入压力补偿元件
的钻孔中。为此必须将 AdBlue 输送模块外壳盖板中的压力
补偿元件移除。为了将密封装置固定在 AdBlue 输送模块上
需要使用支撑装置 0 986 610 692（插图 11，编号 1）和密
封装置夹紧钳（插图 11，编号 4）。使用随附的垫圈为夹紧
钳与密封装置间设置合适的距离。需要时使用额外的单独的
垫圈。

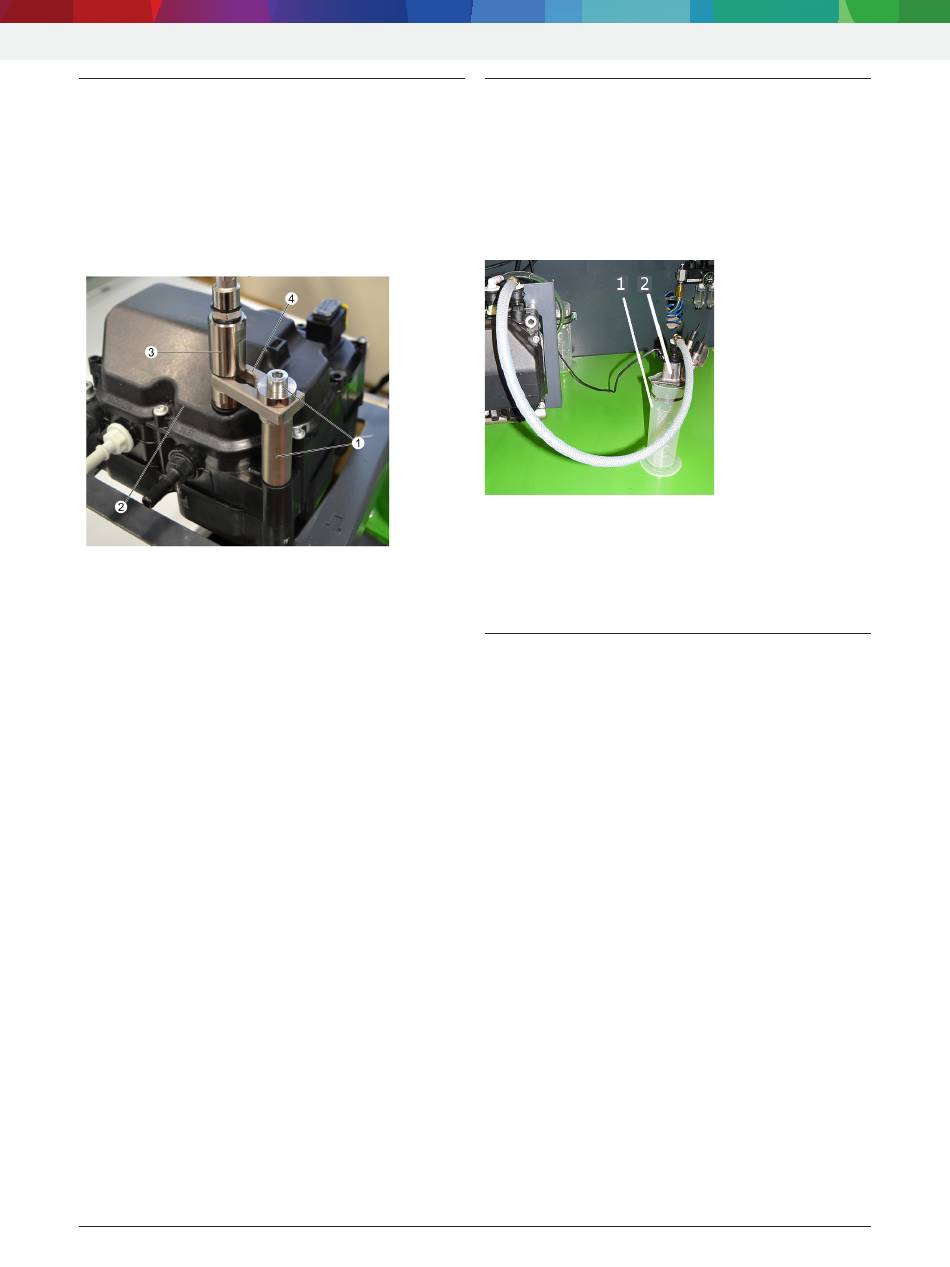

插图 11: 密封装置 0 986 610 905
1 支撑装置 0 986 610 692
2 AdBlue 输送模块
3 密封装置
4 密封装置夹紧钳
i
详细的操作和处理说明请查阅 Denoxtronic 2.2 单独的
ESI[tronic] 维修说明。
|
1 689 989 394 2023-01-24
3.16 检测剂量模块 0 986 610 522
检测计量模块（插图 12，编号 2）用于 AdBlue 输送模块功
能检测中的剂量检测。流过检测计量模块的检测液体收集在
一个量杯中。
通过检测控制设备的检测适配器来控制检测剂量模块
1 687 023 723。
!
不可使用已损坏的检测剂量模块，应整体更换。
插图 12: 检测剂量模块和量杯
1 量杯套装 0 986 610 460 中的量杯
2 将检测剂量模块 0 986 610 522 放在量杯上
i
详细的操作和处理说明请查阅 Denoxtronic 2.2 单独的
ESI[tronic] 维修说明。
3.17 量杯套装 0 986 610 460
量杯套装由三个容量分别为 100 ml、250 ml 和 500 ml 的
量杯组成。在 AdBlue 输送模块功能检测中用于回流量和剂
量的测量。借助称重装置 0 986 610 838 测量收集到的检测
液体。应用示例参见插图 12 和插图 13。
i
量杯只能整体进行更换。
i
详细的操作和处理说明请查阅 Denoxtronic 2.2 单独的
ESI[tronic] 维修说明。
Robert Bosch GmbH
