Bosch Denoxtronic 2.2 Produktbeschreibung Seite 235

3.20 油圧ホースライン
AdBlueサプライモジュールのさまざまな機能テスト、トラブルシューティ
ング、洗浄処理には、油圧ホースが必要です。
正しい接続は、ホースセット 0 986 610 849とホースライン
0 986 610 457からの油圧ホースラインで保証されています (図15
の例を参照)。
i
すべてのホースラインを常に慎重に扱い、使用前に確認してくださ
い。検査時に損傷が見つかった場合、ホースラインを交換する必
要があります：亀裂、脆化、擦過傷、ねじれたチューブ、硬いまた
は損傷したクイックカップリング。
!
故障したホースラインは、直ちにすべて新品交換する必要がありま
す。それを怠ると損傷や怪我の原因となります。

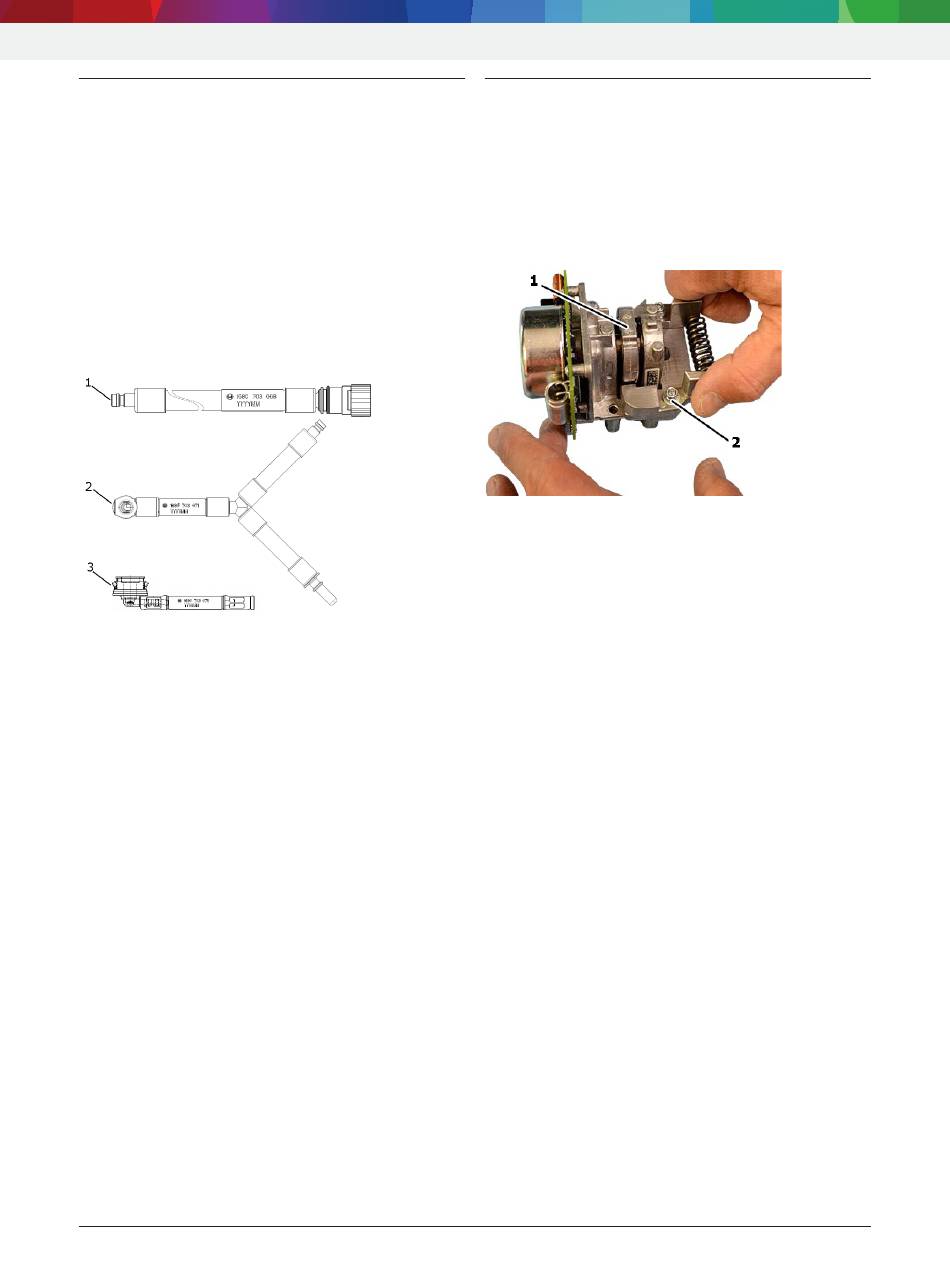

図 15: AdBlueサプライモジュールの油圧ホースライン
1 ホースセット 0 986 610 849のホースライン
2 ホースセット 0 986 610 849のYホースライン
3 ロックピース 0 986 610 457
i
ホースラインの正しい接続と適用については、ESI [tronic]テス
ト/修理マニュアルに記載されています。
Robert Bosch GmbH
製品説明 | Denoxtronic 2.2 | 235 |
3.21 クランプ 1 681 091 181
クランプ (図16、アイテム2) は、AdBlueサプライモジュールの修理
時に使用します。これは、TDCの位置*) に取付け時にAdBlueサプ
ライモジュール (図16、アイテム1) のコネクティングロッドを固定し、ポ
ンプダイアフラムの位置ずれや損傷を防止する機能を有しています。
*) TDC = 上死点
i
損傷したクランプは使用しないでください。完全に交換する必要が
あります。
図 16: AdBlueサプライポンプのクランプ 1 681 091 181
1 AdBlueサプライポンプ
2 クランプ1 681 091 181
i
操作および取扱いに関する詳細な注意事項
は、Denoxtronic 2.2の別途ESI [tronic]修理マニュアルに記
載されています。
ja
|
1 689 989 394 2023-01-24
