3.10 Kit di componenti valvola di scarico
0 986 615 075
Il kit di componenti viene avvitato al manometro
1 687 231 906.
i
Nell'operazione di avvitamento, tenere il manomet-
ro con una chiave fissa.
i
Per l'aerazione è presente nella parte superiore del
kit di componenti una valvola di chiusura (fig. 7,
pos. 1).
i
Durante le operazioni di controllo, assicurarsi che
la valvola di chiusura rimanga chiusa.
!
Per il collegamento dei contatti di prova al giun-
to di chiusura rapida (fig. 7, pos. 2) assicurarsi
che questo scatti saldamente in posizione. In
caso contrario sussiste il pericolo di perdere
l'accoppiamento durante il controllo e di perdere
l'elemento di prova sotto pressione (circa 900 kPa).

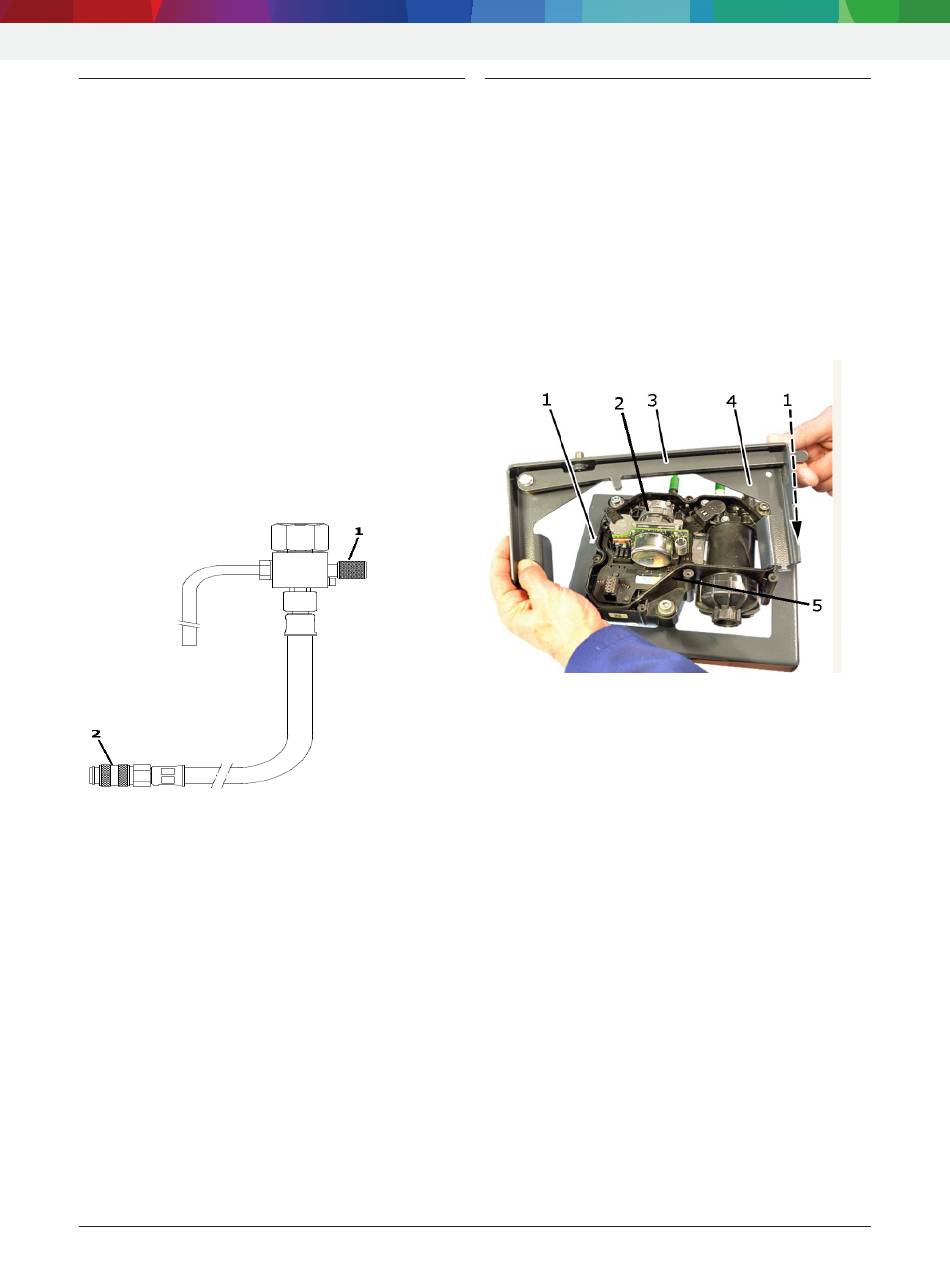

Fig. 7: Kit di componenti valvola di scarico 0 986 615 075
1 Valvola di arresto
2 Attacco rapido G 1/8
i
Indicazioni dettagliate sull'uso e la gestione sono
disponibili nelle apposite istruzioni di riparazione
di ESI[tronic] Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.11 Piastra di montaggio 0 986 613 550
Alla piastra di montaggio (fig. 8, pos. 1) viene fissato
il modulo di alimentazione AdBlue (fig. 8, pos. 5).
i
Assicurarsi che la piastra di montaggio sia pulita.
i
Lubrificare regolarmente la filettatura di fissaggio
della piastra di montaggio per consentire uno scor-
rimento adeguato.
!
Le piastre di montaggio difettose non devono
essere utilizzate e devono essere sostituite comple-
tamente.
Fig. 8: Piastra di montaggio 0 986 613 550 / Telaio di
montaggio 0 986 610 280
1 Piastra di montaggio 0 986 613 550
2 Pompa di alimentazione AdBlue
3 Leva di attivazione del telaio di montaggio
4 Telaio di montaggio 0 986 610 280
5 Modulo di alimentazione AdBlue (parzialmente smontato)
i
Indicazioni dettagliate sull'uso e la gestione sono
disponibili nelle apposite istruzioni di riparazione
di ESI[tronic] Denoxtronic 2.2.
