Διάταξη Ελέγχου 0 986; Σετ Ελέγχου 0 986 - Bosch Denoxtronic 2.2 Produktbeschreibung

el | 92 | Denoxtronic 2.2 | Περιγραφή προϊόντος
3.4 Διάταξη ελέγχου 0 986 613 880
Η διάταξη ελέγχου 0 986 613 880 σε συνδυασμό με
όλα τα σετ εργαλείων Denoxtronic έχει σχεδιαστεί ως
σταθμός εργασίας για τον έλεγχο και την επισκευή
μονάδων τροφοδοσίας AdBlue. Η διάταξη ελέγχου
διαθέτει όλες τις συνδέσεις παροχής για μέσο ελέγχου,
τάση ελέγχου, πεπιεσμένο αέρα και αέριο ελέγχου.

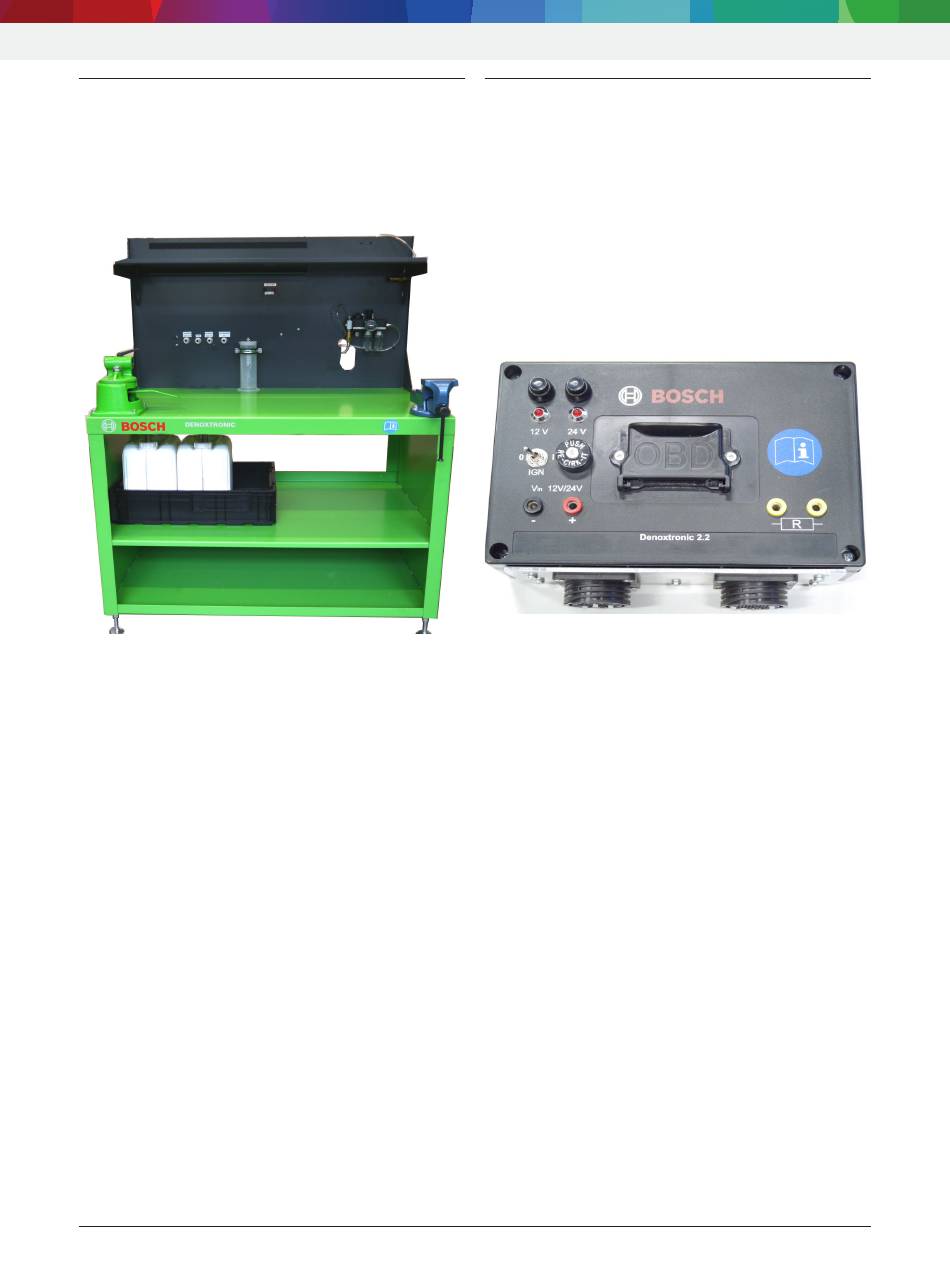

Εικ. 1: Διάταξη ελέγχου 0 986 613 880
i
Η εικόνα (εικ. 1) είναι ενδεικτική. Πληροφορίες
σχετικά με τον παραδοτέο εξοπλισμό και τη δομή
διατίθενται στις πρωτότυπες οδηγίες λειτουργίας
1 689 989 164.
|
1 689 989 394 2023-01-24
3.5 Σετ ελέγχου 0 986 610 840
Ο προσαρμογέας ελέγχου 1 687 023 723, που
περιέχεται στο σετ ελέγχου, χρησιμεύει κατά τον
έλεγχο των μονάδων τροφοδοσίας AdBlue ως διεπαφή
μεταξύ ρυθμιστικών συσκευών ελέγχου, KTS 5XX /
6XX και μονάδας δοσομέτρησης και τροφοδοσίας.
Μέσω του προσαρμογέα ελέγχου και των καλωδίων
σύνδεσης τροφοδοτούνται με τάση τόσο οι ρυθμιστικές
συσκευές ελέγχου όσο και οι μονάδες τροφοδοσίας
(12 V ή 24 V).
Η τροφοδοσία τάσης από τον προσαρμογέα ελέγχου
διασφαλίζεται μέσω ενός σταθεροποιητή τάσης
(30 V DC / ελάχ. 20 A).
Εικ. 2: Προσαρμογέας ελέγχου 1 687 023 723
i
Περισσότερες πληροφορίες σχετικά με τον
προσαρμογέα ελέγχου διατίθενται στις πρωτότυπες
οδηγίες λειτουργίας 1 689 989 198.
Robert Bosch GmbH
