lv | 266 | Denoxtronic 2.2 | Izstrādājuma apraksts
3.12 Montāžas rāmis 0 986 610 280
Ar montāžas rāmi (8. att., 3. un 4. poz.) AdBlue padeves
sūknis (8. att., 2. poz.) tiek nofiksēts demontāžas un
montāžas laikā.
!
Lietošanas laikā noteikti jāievēro norādījumi
(izmantošana un griezes moments) ESI pārbaudes
un remonta instrukcijās. Nepareiza lietošana var
izraisīt lielus AdBlue padeves moduļa un AdBlue
padeves sūkņa bojājumus.
!
Ja montāžas rāmis ir bojāts, to vairs nedrīkst iz-
mantot un tas jānomaina.
i
Detalizēti norādījumi par lietošanu atroda-
mi atsevišķā ESI[tronic] remonta instrukcijā
Denoxtronic 2.2.
3.13 Spraudligzdas korpuss
1 684 486 629 / 630
Spraudligzdas korpuss 1 684 486 629 (9. att., 1. poz.)
un 1 684 486 630 (9. att., 2. poz.) noblīvē elektri-
sko pieslēgumu AdBlue padeves moduļa korpusa
hermētiskuma pārbaudes laikā.
!
Bojājuma gadījumā spraudligzdas korpuss pilnībā
jānomaina.

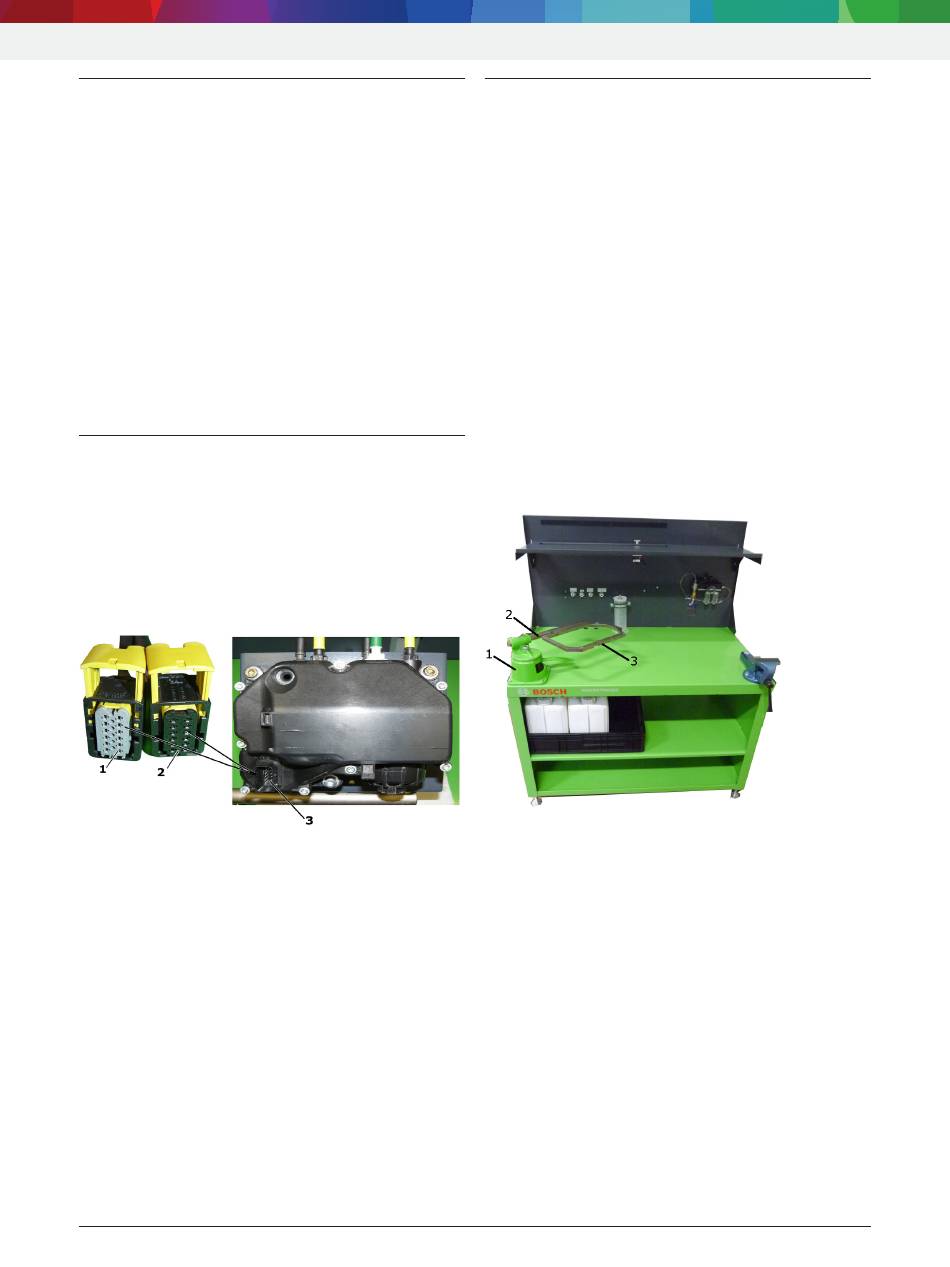

Att. 9: Spraudligzdas korpuss 1 684 486 629 / 630
1 Spraudligzdas korpuss 1 684 486 629 (24 voltu variants = pelēks)
2 Spraudligzdas korpuss 1 684 486 630 (12 voltu variants = melns)
3 AdBlue padeves moduļa elektriskais pieslēgums
i
Spriegums norādīts virs elektriskā pieslēguma
(9. att., 3. poz.) korpusā.
i
Detalizēti norādījumi par lietošanu atroda-
mi atsevišķā ESI[tronic] remonta instrukcijā
Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.14 Turētājs 0 986 611 249
i
Attēls (10. att.) ir piemērs.
Turētājs (10. att. 1. poz.) tiek piestiprināts uz
pārbaudes ierīces 0 986 613 880 kreisajā pusē priekšā
pie sagatavotās darba virsmas (4 skrūves M8).
Stienis 0 986 610 981 (10. att. 2. poz.) tiek ievietota
un nosfiksēta turētāja apaļajā stiprinājumā. Montāžas
plāksne 0 986 613 550 (10. att. 3. poz.) ar divām
skrūvēm (M 10) tiek piestiprināta pie stieņa.
AdBlue padeves modulis pārbaudei un remontam
tiek piestiprināts pie montāžas plāksnes. AdBlue pa-
deves moduli, pagriezōt stieni un sviru pie turētāja,
pārbaudes un remonta laikā var novietot atbilstošā
lietošanas pozīcijā.
!
Atbrīvojot un pagriežot stieni un turētāja, vienmēr
ar vienu roku pieturiet montāžas plāksni vai Ad-
Blue padeves moduli, lai nepieļautu nekontrolētu
apgāšanos.
Att. 10: Turētājs 0 986 611 249 uz
pārbaudes ierīces 0 986 613 880
1 Turētājs 0 986 611 249
2 Stienis 0 986 610 981
3 Montāžas plāksne 0 986 613 550
i
Detalizēti norādījumi par lietošanu atroda-
mi atsevišķā ESI[tronic] remonta instrukcijā
Denoxtronic 2.2.
