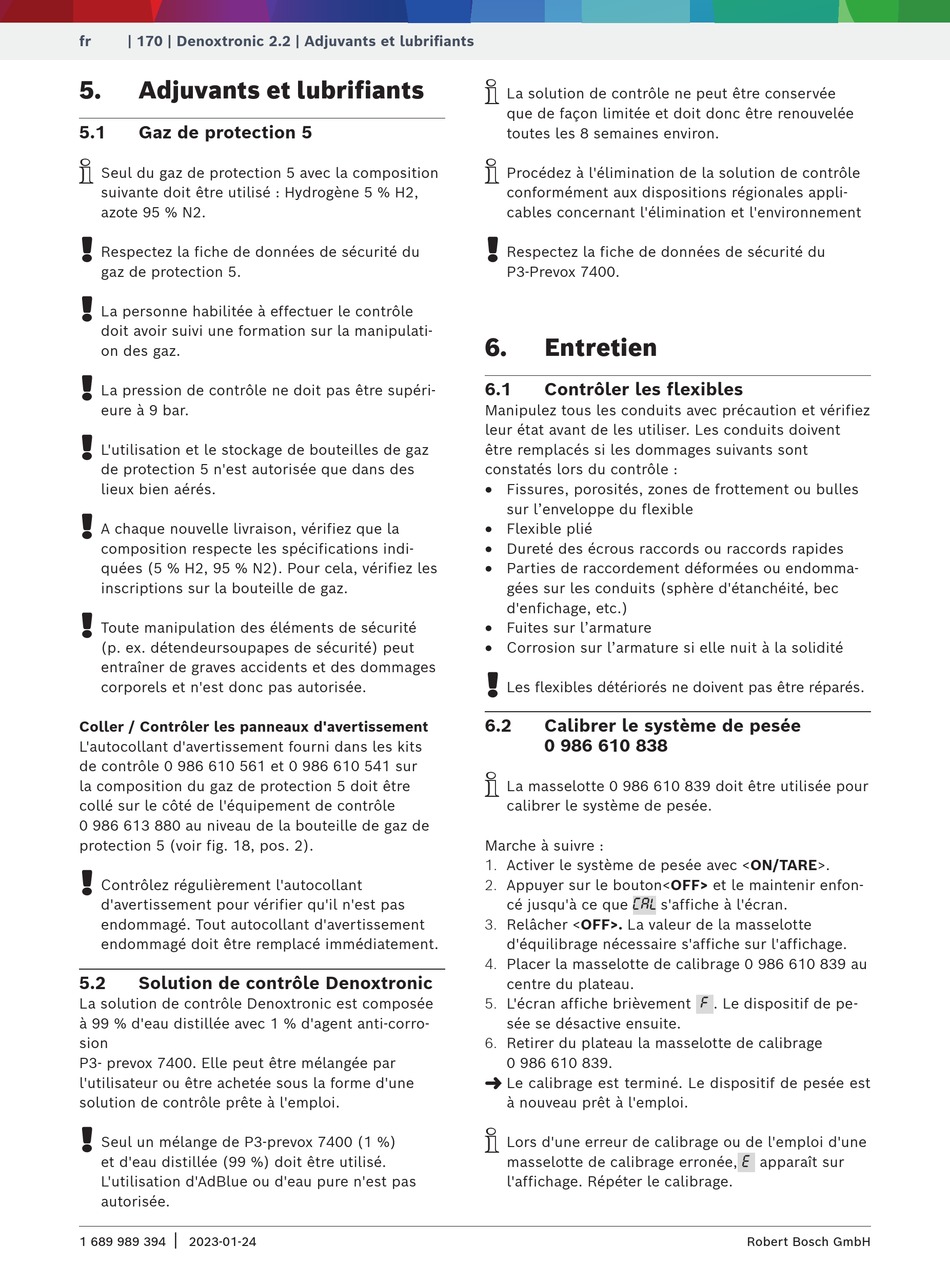

fr | 170 | Denoxtronic 2.2 | Adjuvants et lubrifiants
5. Adjuvants et lubrifiants
5.1 Gaz de protection 5
i
Seul du gaz de protection 5 avec la composition
suivante doit être utilisé : Hydrogène 5 % H2,
azote 95 % N2.
!
Respectez la fiche de données de sécurité du
gaz de protection 5.
!
La personne habilitée à effectuer le contrôle
doit avoir suivi une formation sur la manipulati-
on des gaz.
!
La pression de contrôle ne doit pas être supéri-
eure à 9 bar.
!
L'utilisation et le stockage de bouteilles de gaz
de protection 5 n'est autorisée que dans des
lieux bien aérés.
!
A chaque nouvelle livraison, vérifiez que la
composition respecte les spécifications indi-
quées (5 % H2, 95 % N2). Pour cela, vérifiez les
inscriptions sur la bouteille de gaz.
!
Toute manipulation des éléments de sécurité
(p. ex. détendeursoupapes de sécurité) peut
entraîner de graves accidents et des dommages
corporels et n'est donc pas autorisée.
Coller / Contrôler les panneaux d'avertissement
L'autocollant d'avertissement fourni dans les kits
de contrôle 0 986 610 561 et 0 986 610 541 sur
la composition du gaz de protection 5 doit être
collé sur le côté de l'équipement de contrôle
0 986 613 880 au niveau de la bouteille de gaz de
protection 5 (voir fig. 18, pos. 2).
!
Contrôlez régulièrement l'autocollant
d'avertissement pour vérifier qu'il n'est pas
endommagé. Tout autocollant d'avertissement
endommagé doit être remplacé immédiatement.
5.2 Solution de contrôle Denoxtronic
La solution de contrôle Denoxtronic est composée
à 99 % d'eau distillée avec 1 % d'agent anti-corro-
sion
P3- prevox 7400. Elle peut être mélangée par
l'utilisateur ou être achetée sous la forme d'une
solution de contrôle prête à l'emploi.
!
Seul un mélange de P3-prevox 7400 (1 %)
et d'eau distillée (99 %) doit être utilisé.
L'utilisation d'AdBlue ou d'eau pure n'est pas
autorisée.
|
1 689 989 394 2023-01-24
i
La solution de contrôle ne peut être conservée
que de façon limitée et doit donc être renouvelée
toutes les 8 semaines environ.
i
Procédez à l'élimination de la solution de contrôle
conformément aux dispositions régionales appli-
cables concernant l'élimination et l'environnement
!
Respectez la fiche de données de sécurité du
P3-Prevox 7400.
6. Entretien
6.1 Contrôler les flexibles
Manipulez tous les conduits avec précaution et vérifiez
leur état avant de les utiliser. Les conduits doivent
être remplacés si les dommages suivants sont
constatés lors du contrôle :
R
Fissures, porosités, zones de frottement ou bulles
sur l'enveloppe du flexible
R
Flexible plié
R
Dureté des écrous raccords ou raccords rapides
R
Parties de raccordement déformées ou endomma-
gées sur les conduits (sphère d'étanchéité, bec
d'enfichage, etc.)
R
Fuites sur l'armature
R
Corrosion sur l'armature si elle nuit à la solidité
!
Les flexibles détériorés ne doivent pas être réparés.
6.2 Calibrer le système de pesée
0 986 610 838
i
La masselotte 0 986 610 839 doit être utilisée pour
calibrer le système de pesée.
Marche à suivre :
1. Activer le système de pesée avec <ON/TARE>.
2. Appuyer sur le bouton<OFF> et le maintenir enfon-
cé jusqu'à ce que s'affiche à l'écran.
CAL
3. Relâcher <OFF>. La valeur de la masselotte
d'équilibrage nécessaire s'affiche sur l'affichage.
4. Placer la masselotte de calibrage 0 986 610 839 au
centre du plateau.
5. L'écran affiche brièvement
sée se désactive ensuite.
6. Retirer du plateau la masselotte de calibrage
0 986 610 839.
"
Le calibrage est terminé. Le dispositif de pesée est
à nouveau prêt à l'emploi.
i
Lors d'une erreur de calibrage ou de l'emploi d'une
masselotte de calibrage erronée,
l'affichage. Répéter le calibrage.
. Le dispositif de pe-
F
apparaît sur
E
Robert Bosch GmbH
