3.8 Handpomp 1 687 222 191
De handpomp wordt bij de lektest van de behuizing
van de transportmodule en van het koelvloeistofcircuit
gebruikt.

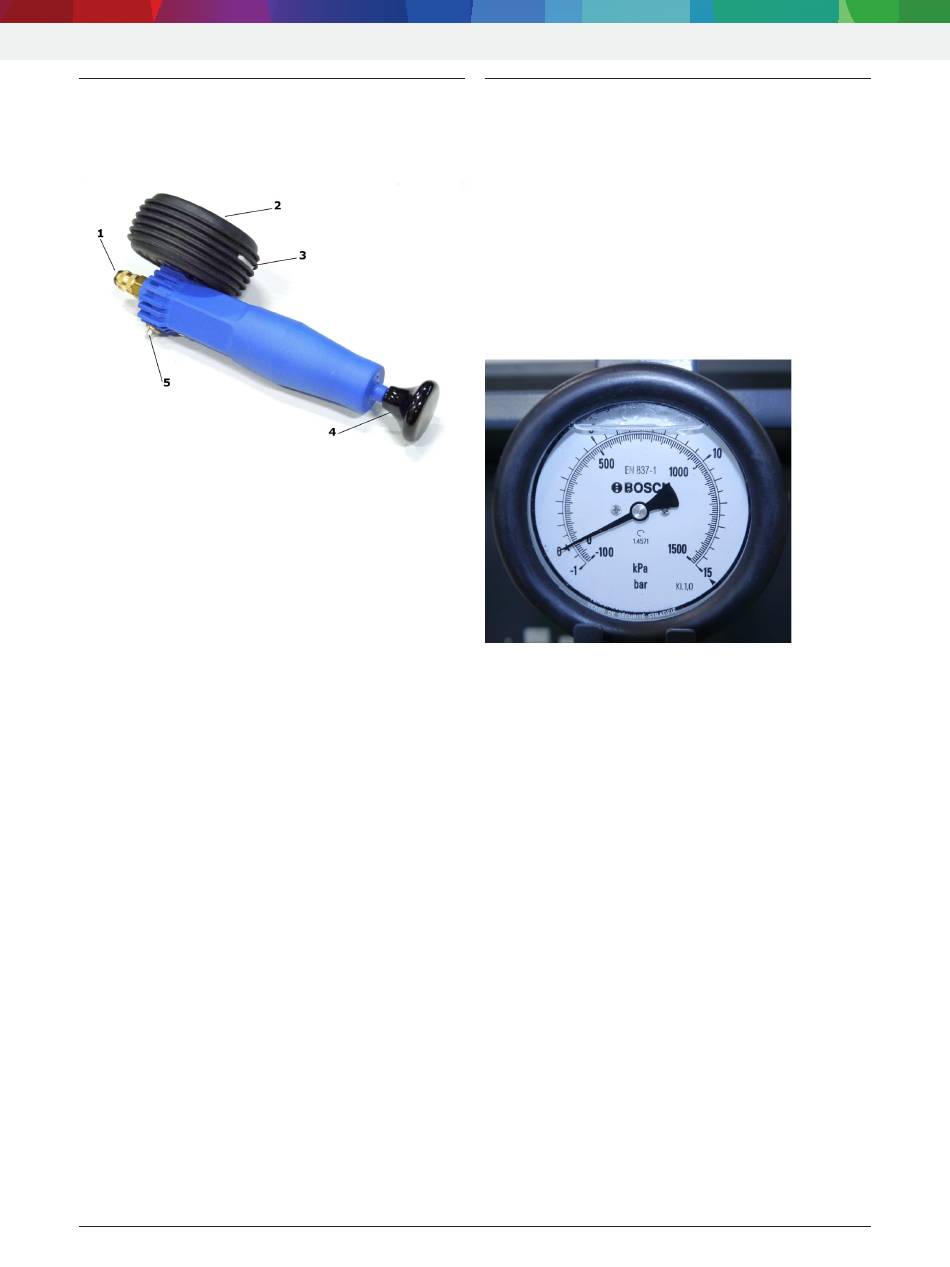

Afb. 5: Handpomp 1 687 222 191
1 Koppeling nominale wijdte NW5
2 Digitale weergave 0 – 400 k Pa
3 Batterijvak voor lithiumbatterij, type CR 2430, 3 V
4 Zuigerstang
5 Ventiel
i
Gedetailleerde aanwijzingen over de bediening en
hantering vindt u in de afzonderlijke ESI[tronic]-
reparatiehandleiding Denoxtronic 2.2.
i
De lithiumbatterij, type CR 2430, 3 V, is niet inbe-
grepen in de leveringsomvang.
i
Instructies voor het vervangen van de batterij in het
hoofdstuk "Onderhoud" in acht nemen.
Robert Bosch GmbH
Productbeschrijving | Denoxtronic 2.2 | 281 |
3.9 Manometer 1 687 231 906
De manometer wordt bij AdBLue-transportmodules
voor het testen van verschillende systeemdrukbedrijf-
stoestanden, de werking van de omschakelklep en het
zuigvermogen gebruikt.
!
De manometer is speciaal afgestemd op het testen
van AdBLue-transportmodules, het gebruik van een
andere manometer is niet toegestaan.
i
Gedetailleerde aanwijzingen over de bediening en
hantering vindt u in de afzonderlijke ESI[tronic]-
reparatiehandleiding Denoxtronic 2.2.
Afb. 6: Manometer 1 687 231 906
i
De meetnauwkeurigheid van de manometer moet
regelmatig door een gecertificeerd keuringsinstituut
worden gecontroleerd. De gebruiker draagt hier-
voor de verantwoordelijkheid.
i
Een defecte manometer moet worden vervangen
door een nieuwe.
3.9.1 Manometer bevestigen
Met de houder 1 688 132 048 wordt de manome-
ter 1 687 231 906 aan de Denoxtronic-testinrichting
0 986 613 880 bevestigd.
De houder wordt aan de rand van het bovenste vlak
van der Denoxtronic-testinrichting bevestigd.
