sl | 402 | Denoxtronic 2.2 | Opis proizvoda
3.12 Montažni okvir 0 986 610 280
S pomočjo montažnega okvirja (sl. 8, poz. 3 in 4) se
pri demontaži in montaži fiksira črpalka za AdBlue
(sl 8, poz. 2).
!
Pri uporabi obvezno upoštevajte opozorila (upora-
ba in navor) v ESI-navodilih za testiranje in pop-
ravila. Napačna uporaba lahko privede do težkih
poškodb dovajalnega modula in črpalke za AdBlue.
!
Okvarjenega oz. poškodovanega montažnega okvirja
ni več dovoljeno uporabljati - zamenjati ga je treba
v celoti.
i
Podrobnejše napotke glede upravljanja/ravnanja
najdete v ločenih navodilih za popravila ESI[tronic]
Denoxtronic 2.2.
3.13 Ohišje konektorja
1 684 486 629 / 630
Konektorski ohišji 1 684 486 629 (sl. 9, poz. 1) in
1 684 486 630 (sl. 9, poz. 2) pri izvajanju tlačnega
preskusa na ohišju dovajalnega modula za AdBlue za-
tesnita električno povezavo.
!
Poškodovana ohišja konektorjev je treba v celoti
zamenjati.

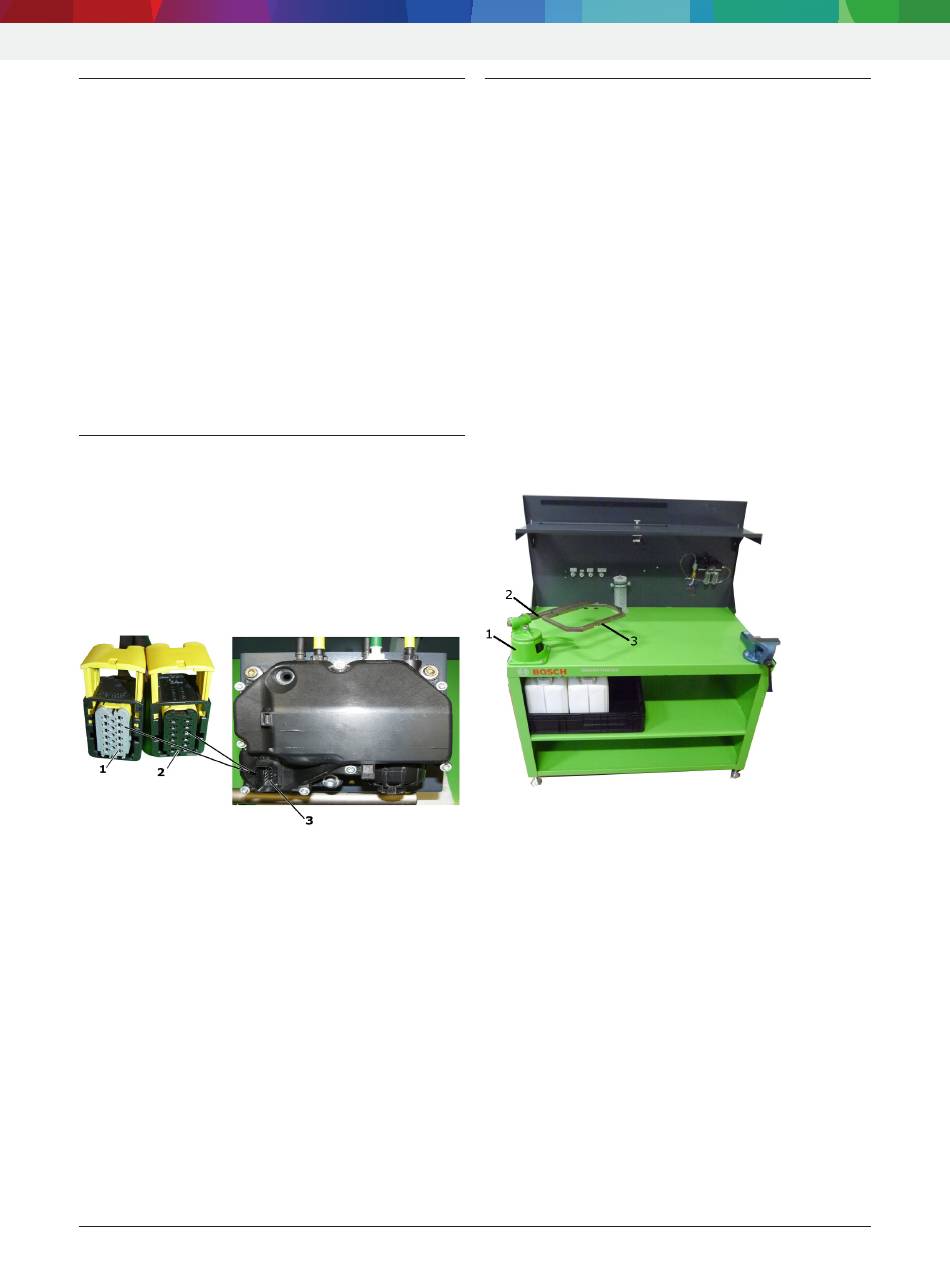

Sl. 9: Ohišje konektorja 1 684 486 629 / 630
1 Ohišje konektorja 1 684 486 629 (izvedba 24 V = siva)
2 Ohišje konektorja 1 684 486 630 (izvedba 12 V = črna)
3 Električni priključek na dovajalnem modulu za AdBlue
i
Podatek o napetosti je vtisnjen v ohišju nad
električnim priključkom (sl. 9, poz. 3).
i
Podrobnejše napotke glede upravljanja/ravnanja
najdete v ločenih navodilih za popravila ESI[tronic]
Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.14 Vpenjalo 0 986 611 249
i
Slika (sl. 10) je simbolična.
Vpenjalo (sl 10. poz. 1) je na tester 0 986 613 880 tre-
ba z vijaki (4 vijaki M8) pritrditi na pripravljeno delov-
no površino levo spredaj.
Nosilni drog 0 986 610 981 (sl 10. poz. 2) je treba vta-
kniti v okroglo odprtino vpenjala in fiksirati. Montažno
ploščo 0 986 613 550 (sl. 10. poz. 3) je treba z dvema
vijakoma (M 10) pritrditi na nosilni drog.
Dovajalni modul za AdBlue je za namene testiranja in
popravila treba pritrditi na montažno ploščo. Dovajalni
modul je z vrtenjem droga in ročice na vpenjalu med
testiranjem in izvajanjem popravil mogoče premakniti v
ustrezni položaj.
!
Pri sprostitvi in vrtenju droga v vpenjalu vedno z
drugo roko primite montažno ploščo ali dovajalni
modul za AdBlue, da preprečite nenadno prevrnitev.
Sl. 10: Vpenjalo 0 986 611 249 na testerju 0 986 613 880
1 Vpenjalo 0 986 611 249
2 Nosilni drog 0 986 610 981
3 Montažna plošča 0 986 613 550
i
Podrobnejše napotke glede upravljanja/ravnanja
najdete v ločenih navodilih za popravila ESI[tronic]
Denoxtronic 2.2.
