3.10 Onderdelenset ontlastingsklep
0 986 615 075
De onderdelenset wordt vastgeschroefd aan de mano-
meter 1 687 231 906.
i
Bij het vastschroeven aan de manometer tegen-
houden met een steeksleutel.
i
Voor de ontluchting bevindt zich in het bovenste
gedeelte van de onderdelenset een afsluitklep
(afb. 7, pos. 1).
i
Tijdens het testen erop letten dat de afsluitklep
gesloten blijft.
!
Bij het aansluiten van testleidingen op de snelkop-
peling (afb. 7, pos. 2) erop letten dat deze goed
vastklikt, anders bestaat het gevaar dat de kop-
peling tijdens de test losraakt en het testmedium
onder druk (ca. 900 kPa) uittreedt.

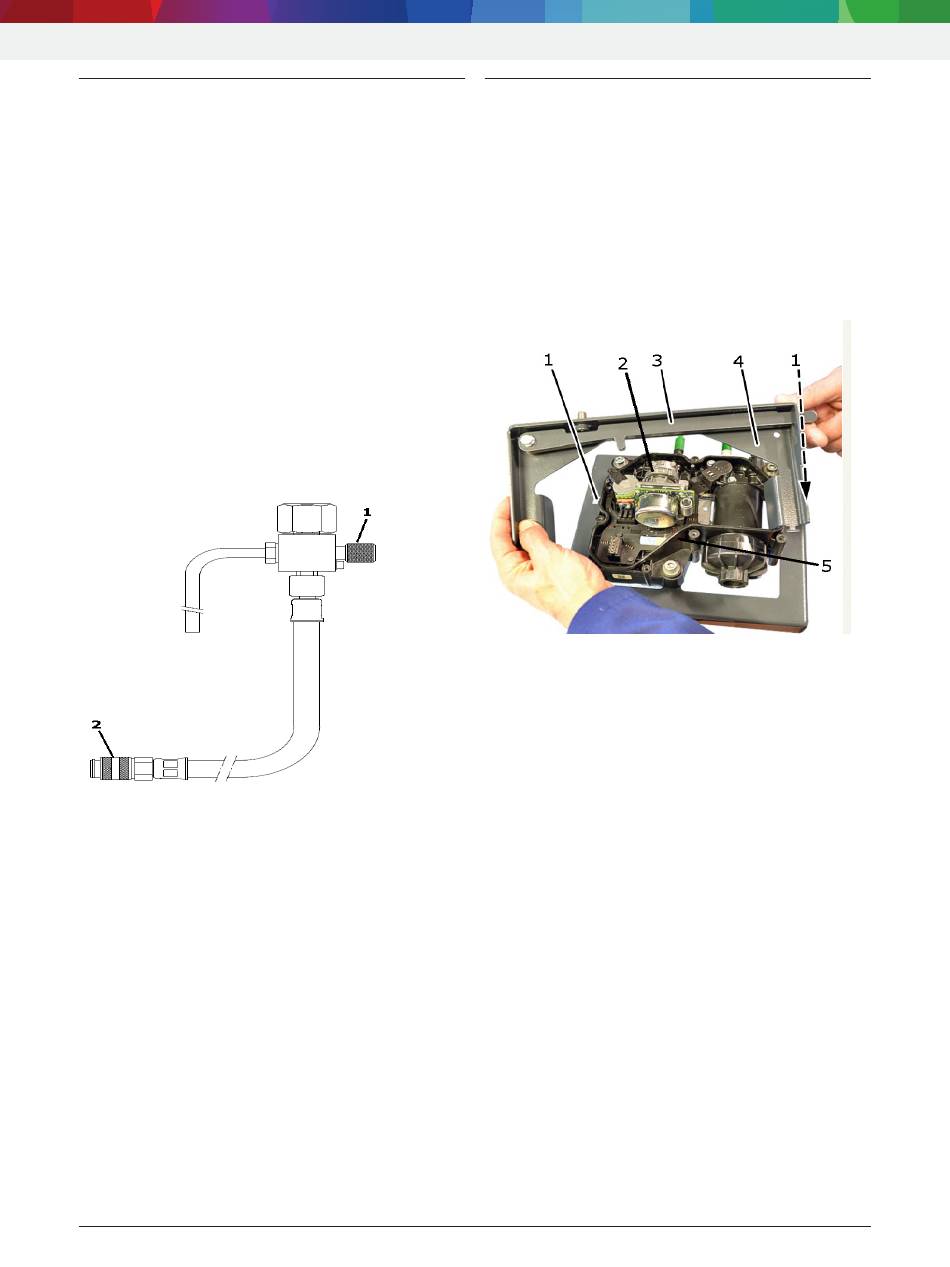

Afb. 7: Onderdelenset ontlastingsklep 0 986 615 075
1 Afsluitklep
2 Snelkoppeling G 1/8
i
Gedetailleerde aanwijzingen over de bediening en
hantering vindt u in de afzonderlijke ESI[tronic]-
reparatiehandleiding Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.11 Grondplaat 0 986 613 550
Aan de grondplaat (afb. 8, pos. 1) wordt de AdBlue-
transportmodule (afb. 8, pos. 5) bevestigd.
i
Ervoor zorgen dat de grondplaat schoon is.
i
De bevestigingsschroefdraad van de grondplaat re-
gelmatig invetten om de soepelheid te waarborgen.
!
Een defecte grondplaat mag niet meer gebruikt
worden en moet compleet vervangen worden.
Afb. 8: Grondplaat 0 986 613 550 / montageframe
0 986 610 280
1 Grondplaat 0 986 613 550
2 AdBlue-transportpomp
3 Bedieningshendel van het montageframe
4 Montageframe 0 986 610 280
5 AdBlue-transportmodule (gedeeltelijk uit elkaar gehaald)
i
Gedetailleerde aanwijzingen over de bediening en
hantering vindt u in de afzonderlijke ESI[tronic]-
reparatiehandleiding Denoxtronic 2.2.
