lt | 248 | Denoxtronic 2.2 | Gaminio aprašas
3.10 Išleidimo vožtuvo dalių rinkinys
0 986 615 075
Dalių rinkinys prisukamas prie manometro
1 687 231 906.
i
Prisukdami prie manometro, prilaikykite
veržliarakčiu.
i
Oro pašalinimui dalių rinkinio viršutinėje dalyje
įrengtas užtvarinis vožtuvas (7 pav., 1 poz.).
i
Tikrindami atkreipkite dėmesį, kad užtvarinis
vožtuvas liktų uždarytas.
!
Prijungdami tikrinimo jungtis (7 pav., 2 poz.) at-
kreipkite dėmesį, kad jos tinkamai užsifiksuotų, nes
kitaip kils pavojus, kad tikrinant atsifiksuos jungtis
ir išsiverš slėgio veikiama terpė (apie 900 kPa).

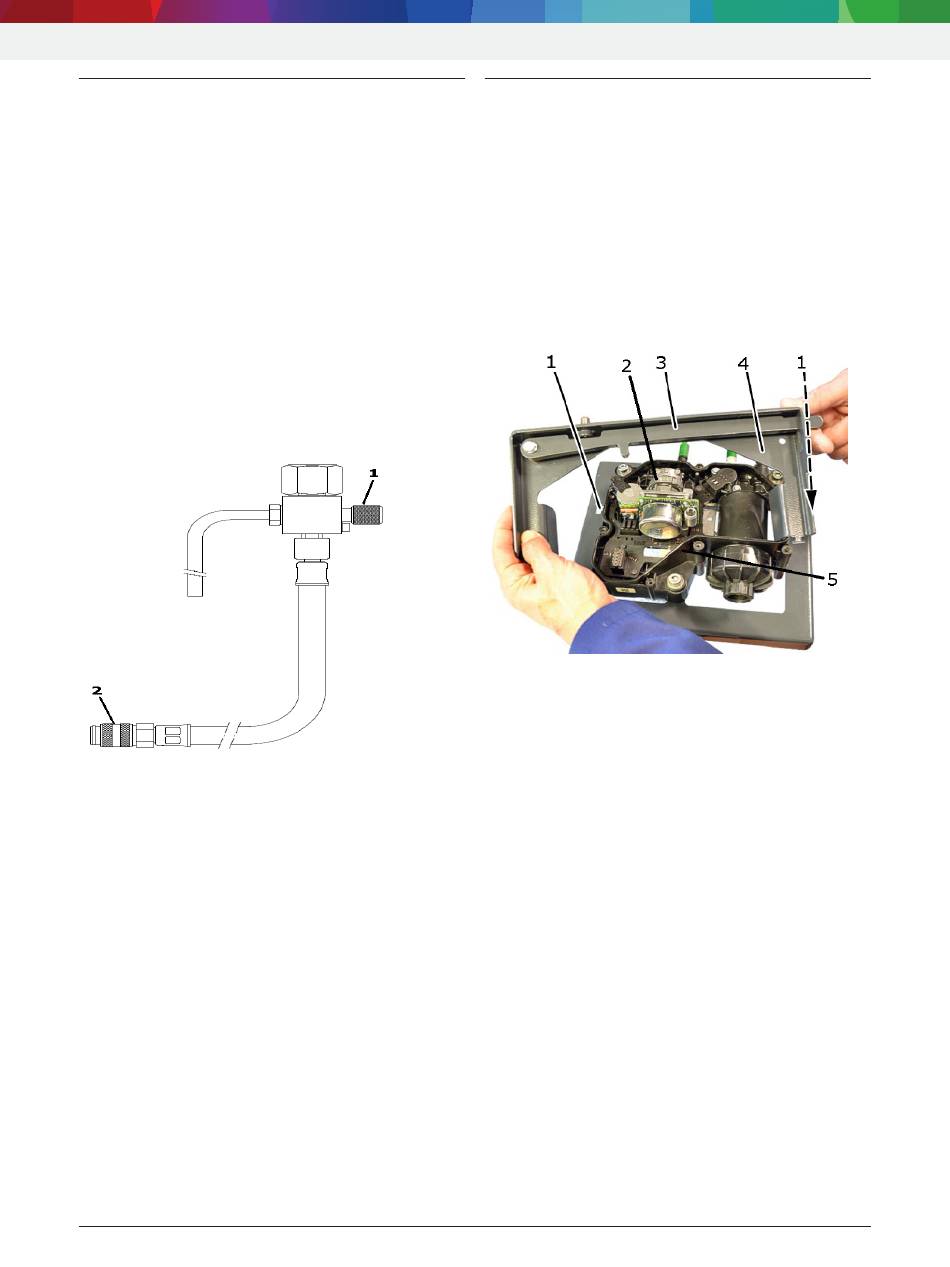

Pav. 7: Išleidimo vožtuvo dalių rinkinys 0 986 615 075
1 Užtvarinis vožtuvas
2 Greitaveikė jungtis G 1/8
i
Išsamias nuorodas dėl valdymo ir naudojimo ra-
site atskiroje "ESI[tronic]" remonto instrukcijoje
"Denoxtronic 2.2".
|
1 689 989 394 2023-01-24
3.11 Montavimo plokšštė 0 986 613 550
Prie montavimo plokštės (8 pav., 1 poz.) tvirtinamas
"AdBlue" siurblio mazgas (8 pav., 5 poz.).
i
Užtikrinkite, kad montavimo plokštė būtų švari.
i
Montavimo plokštės tvirtinimo sriegį reguliariai
patepkite alyva, kad užtikrintumėte lengvą eigą.
!
Nebenaudokite pažeistos montavimo plokštės ir
pakeiskite ją nauja.
Pav. 8: Montavimo plokšštė 0 986 613 550 / montavimo rėmas
0 986 610 280
1 Montavimo plokšštė 0 986 613 550
2 "AdBlue" siurblys
3 Montavimo rėmo svirtis
4 Montavimo rėmas 0 986 610 280
5 "AdBlue" siurblio mazgas (dalinai išardytas)
i
Išsamias nuorodas dėl valdymo ir naudojimo ra-
site atskiroje "ESI[tronic]" remonto instrukcijoje
"Denoxtronic 2.2".
