Wiegeeinrichtung 0 986; Gewicht 0 986 - Bosch Denoxtronic 2.2 Produktbeschreibung

3.18

Wiegeeinrichtung 0 986 610 838

Die Wiegeeinrichtung wird im Rahmen der Funktions-
prüfung des AdBlue-Fördermoduls bei Rücklaufmengen-
messung und Dosiermengenmessung eingesetzt. Die, in
einem Messbecher aus Messbecherset 0 986 610 460,
aufgefangene Menge wird hiermit gewogen und dient
zur Beurteilung der vorgegebenen Sollwerte.
i
Zur Kalibrierung der Wiegeeinrichtung muss das
Gewicht 0 986 610 839 verwendet werden, siehe
Kapitel 3.19.
i
Eine defekte Wiegeeinrichtung wird komplett
erneuert.

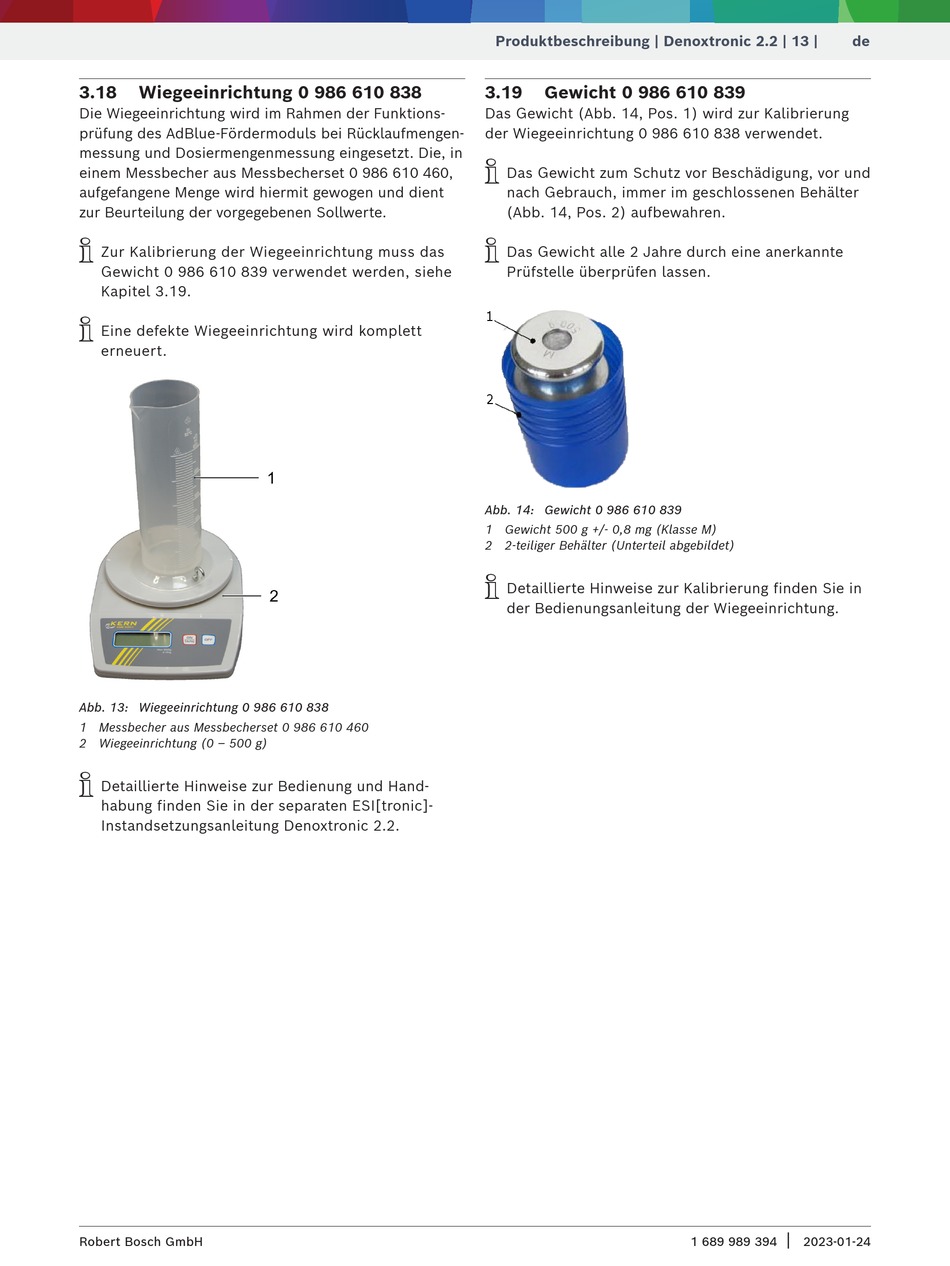

Abb. 13: Wiegeeinrichtung 0 986 610 838
1 Messbecher aus Messbecherset 0 986 610 460
2 Wiegeeinrichtung (0 – 500 g)
i
Detaillierte Hinweise zur Bedienung und Hand-
habung finden Sie in der separaten ESI[tronic]-
Instandsetzungsanleitung Denoxtronic 2.2.
Robert Bosch GmbH
Produktbeschreibung | Denoxtronic 2.2 | 13 |
3.19

Gewicht 0 986 610 839

Das Gewicht (Abb. 14, Pos. 1) wird zur Kalibrierung
der Wiegeeinrichtung 0 986 610 838 verwendet.
i
Das Gewicht zum Schutz vor Beschädigung, vor und
nach Gebrauch, immer im geschlossenen Behälter
(Abb. 14, Pos. 2) aufbewahren.
i
Das Gewicht alle 2 Jahre durch eine anerkannte
Prüfstelle überprüfen lassen.
Abb. 14: Gewicht 0 986 610 839
1 Gewicht 500 g +/- 0,8 mg (Klasse M)
2 2-teiliger Behälter (Unterteil abgebildet)
i
Detaillierte Hinweise zur Kalibrierung finden Sie in
der Bedienungsanleitung der Wiegeeinrichtung.
de
|
1 689 989 394 2023-01-24
