Bosch Denoxtronic 2.2 Produktbeschreibung Seite 232

ja | 232 | Denoxtronic 2.2 | 製品説明
3.12 取付けフレーム 0 986 610 280
AdBlueサプライポンプ (図8、アイテム 2) は取付けや取外し時に、取
付けフレーム (図8、アイテム 3と4) と固定します。
!
使用時は、ESIテスト/修理マニュアル (使用およびトルク) を遵
守する必要があります 。誤った使用は、AdBlueサプライモジュ
ールとAdBlueサプライポンプに重大な損傷を与える可能性があ
ります。
!
欠陥のある取付けフレームは使用しないでください。完全に交換
する必要があります。
i
操作および取扱いに関する詳細な注意事項
は、Denoxtronic 2.2の別途ESI [tronic]修理マニュアルに記
載されています。
3.13 ソケットハウジング
1 684 486 629 / 630
ソケットハウジング 1 684 486 629 (図9、位置1) と
1 684 486 630 (図9、位置2)は、AdBlueサプライモジュールのハ
ウジングリークテスト中に電気接続を密封します。
!
損傷した場合は、ソケットハウジングを完全に交換する必要があ
ります。

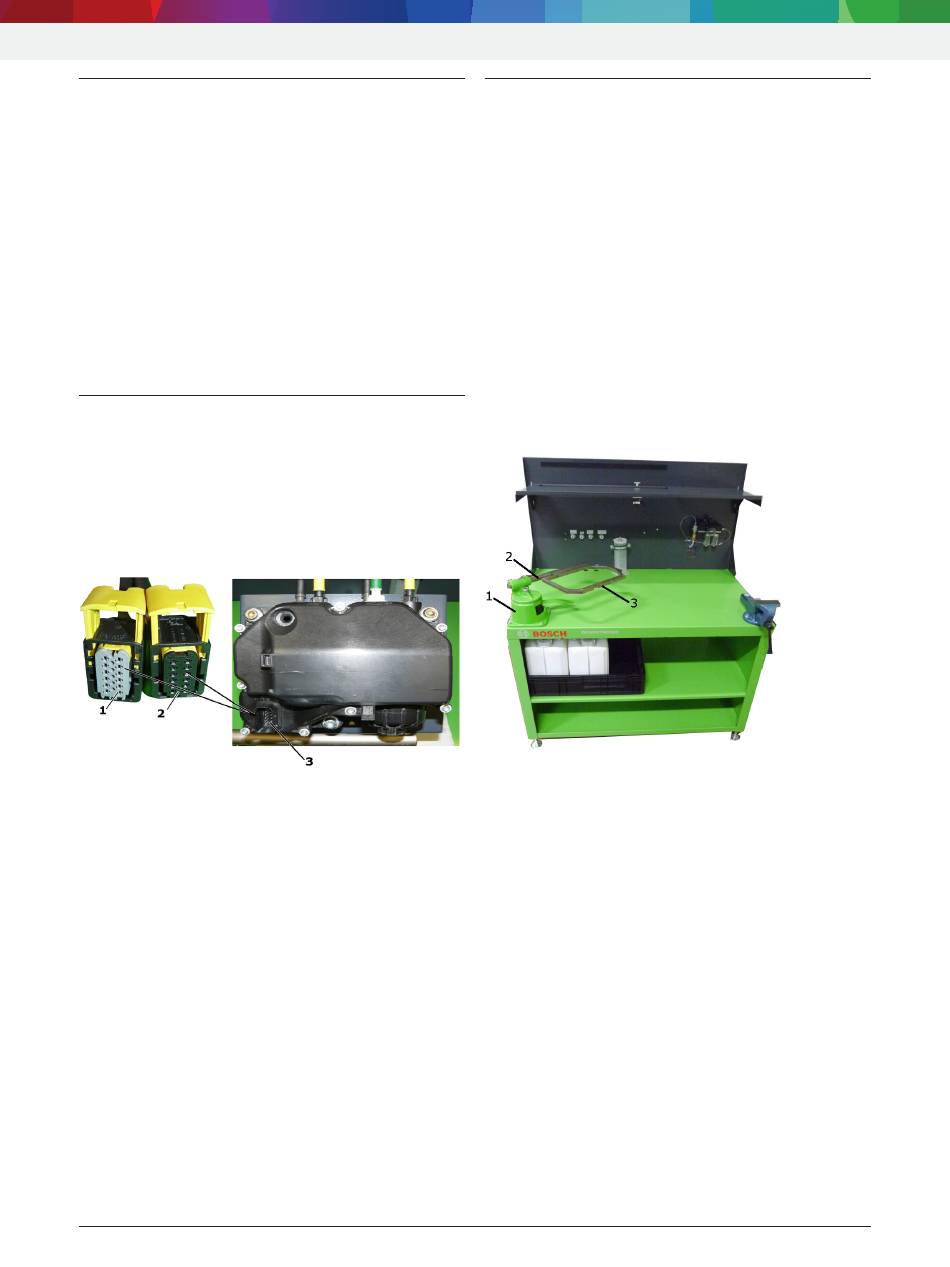

図 9: ソケットハウジング 1 684 486 629 / 630
1 ソケットハウジング 1 684 486 629 (24ボルトバージョン= グレー)
2 ソケットハウジング 1 684 486 630 (12ボルトバージョン= 黒)
3 AdBlueサプライモジュールの電気接続部
i
電圧は、ハウジング内の電気的接続部上方 (図9、アイテム3)
に刻印されています。
i
操作および取扱いに関する詳細な注意事項
は、Denoxtronic 2.2の別途ESI [tronic]修理マニュアルに記
載されています。
|
1 689 989 394 2023-01-24
3.14 取付けサポート 0 986 611 249
i
図 (図10)は例です。
取付けサポート (図10、アイテム 1) は準備された作業面の左前の
テスト装置 0 986 613 880 に取り付ます (M8ネジ4本)。
ロッド 0 986 610 981 (図10、アイテム. 2) は取付けサ
ポートの丸ソケットに挿入して締め付けます。 取付けプレート
0 986 613 550 (図10、アイテム3) は2本のネジ (M 10) でロッ
ドに固定します。
AdBlueサプライモジュールは、テストと修理のために取付けプレートに
取り付けます。AdBlueサプライモジュールは、テストや修理中に取付
けサポートのロッドおよびレバーを回転させることによって、適切な位置
に配置することができます。
!
取付けサポートのロッドを緩めたりねじったりする場合は、常に片方
の手で取付けプレートまたはAdBlueサプライモジュールに当てて、
傾かないようにしてください。
図 10: テスト装置 0 986 613 880の
取付けサポート 0 986 611 249
1 取付けサポート 0 986 611 249
2 ロッド 0 986 610 981
3 取付けプレート 0 986 613 550
i
操作および取扱いに関する詳細な注意事項
は、Denoxtronic 2.2の別途ESI [tronic]修理マニュアルに記
載されています。
