Bosch Denoxtronic 2.2 Produktbeschreibung Seite 215

3.12 Telaio di montaggio 0 986 610 280
Con il telaio di montaggio (fig. 8, pos. 3 e 4) viene fis-
sata la pompa di alimentazione AdBlue (fig. 8, pos. 2)
nelle operazioni di montaggio e smontaggio.
!
Per l'utilizzo è necessario osservare scrupolosa-
mente le indicazioni (utilizzo e momento torcente)
presenti nelle istruzioni di riparazione e prova di
ESI. Un utilizzo improprio può comportare gravi
danni al modulo di alimentazione AdBlue nonché
alla pompa di alimentazione AdBlue.
!
I telai di montaggio difettosi non devono essere
utilizzati e devono essere sostituiti completamente.
i
Indicazioni dettagliate sull'uso e la gestione sono
disponibili nelle apposite istruzioni di riparazione
di ESI[tronic] Denoxtronic 2.2.
3.13 Corpo presa 1 684 486 629 / 630
I corpi delle prese 1 684 486 629 (fig. 9, pos. 1) e
1 684 486 630 (fig. 9, pos. 2) isolano il collegamento
elettrico durante il controllo della tenuta del corpo del
modulo di alimentazione AdBlue.
!
In caso di danni, sostituire completamente i corpi
delle prese.

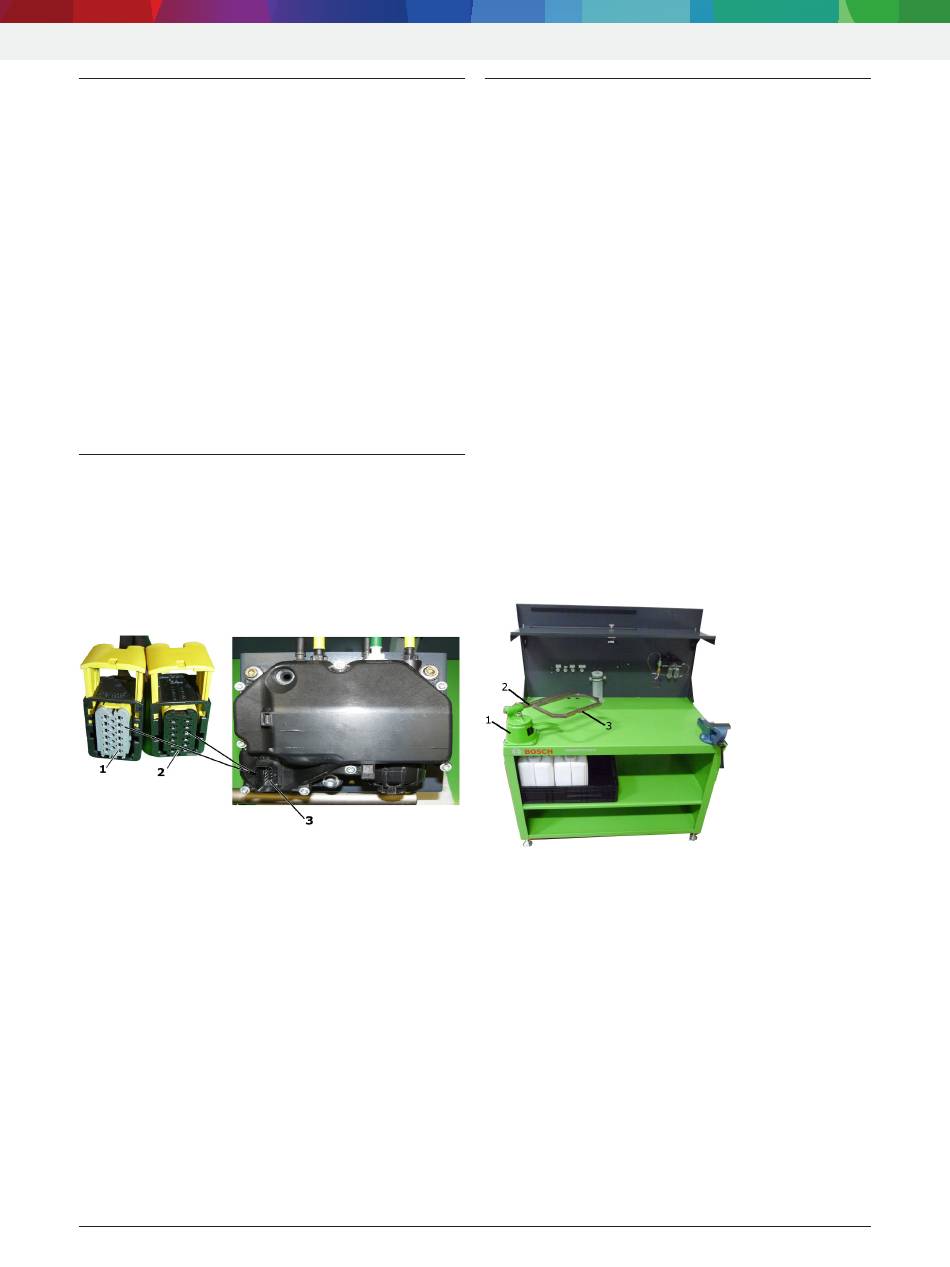

Fig. 9: Corpo presa 1 684 486 629 / 630
1 Corpo presa 1 684 486 629 (variante 24 V = grigio)
2 Corpo presa 1 684 486 630 (variante 12 V = nero)
3 Collegamento elettrico modulo di alimentazione AdBlue
i
I dati di tensione sono impressi sopra i collegamen-
ti elettrici (fig. 9, pos. 3) nel corpo.
i
Indicazioni dettagliate sull'uso e la gestione sono
disponibili nelle apposite istruzioni di riparazione
di ESI[tronic] Denoxtronic 2.2.
Robert Bosch GmbH
Descrizione del prodotto | Denoxtronic 2.2 | 215 |
3.14 Supporto di bloccaggio
0 986 611 249
i
La figura 10 è un esempio.
Il supporto di bloccaggio (fig. 10, pos. 1) viene fissato
al dispositivo di prova 0 986 613 880 anteriormente
e a sinistra sulla superficie di lavoro predisposta
(4 viti M8).
L'asta 0 986 610 981 (fig. 10, pos. 2) viene inserita e
bloccata nell'ingresso rotondo del supporto di bloc-
caggio. La piastra di montaggio 0986 613 550 (fig. 10,
pos. 3) viene fissata con due viti (M 10) all'asta.
Il modulo di alimentazione AdBlue viene fissato alla
piastra di montaggio per le operazioni di controllo e
riparazione. Il modulo di alimentazione AdBlue può
essere portato nel luogo corrispondente durante le
operazioni di controllo e riparazione girando l'asta e la
leva sul supporto di bloccaggio.
!
Quando si svita e si gira l'asta sul supporto di bl-
occaggio, applicare sempre una forza contraria con
una mano sulla piastra di montaggio o sul modulo
di alimentazione AdBlue, per evitare ribaltamenti
incontrollati.
Fig. 10: Supporto di bloccaggio 0 986 611 249 su attrezzatura
di prova 0 986 613 880
1 Supporto di bloccaggio 0 986 611 249
2 Asta 0 986 610 981
3 Piastra di montaggio 0 986 613 550
i
Indicazioni dettagliate sull'uso e la gestione sono
disponibili nelle apposite istruzioni di riparazione
di ESI[tronic] Denoxtronic 2.2.
it
|
1 689 989 394 2023-01-24
