ro | 352 | Denoxtronic 2.2 | Descrierea produsului
3.15 Dispozitiv de etanșare 0 986 610 905
Dispozitivul de etanșare (fig. 11, poz. 3) este utilizat
pentru verificarea etanșeității carcasei modulului
de transport AdBlue (fig. 11, poz. 2) în orificiul ele-
mentului de egalizare a presiunii. Pentru aceasta,
elementul de egalizare a presiunii trebuie îndepărtat
din capacul carcasei modulului de transport AdBlue.
Pentru fixarea dispozitivului de etanșare la modulul de
transport AdBlue, este necesar dispozitivul de suport
0 986 610 692 (fig. 11, poz. 1) precum și gheara de
strângere (fig. 11, poz. 4) a dispozitivului de etanșare.
Reglați distanța potrivită a ghearei de strângere față
de dispozitivul de etanșare cu șaibele suport atașate.
La nevoie, utilizați șaibe suport suplimentare, proprii.

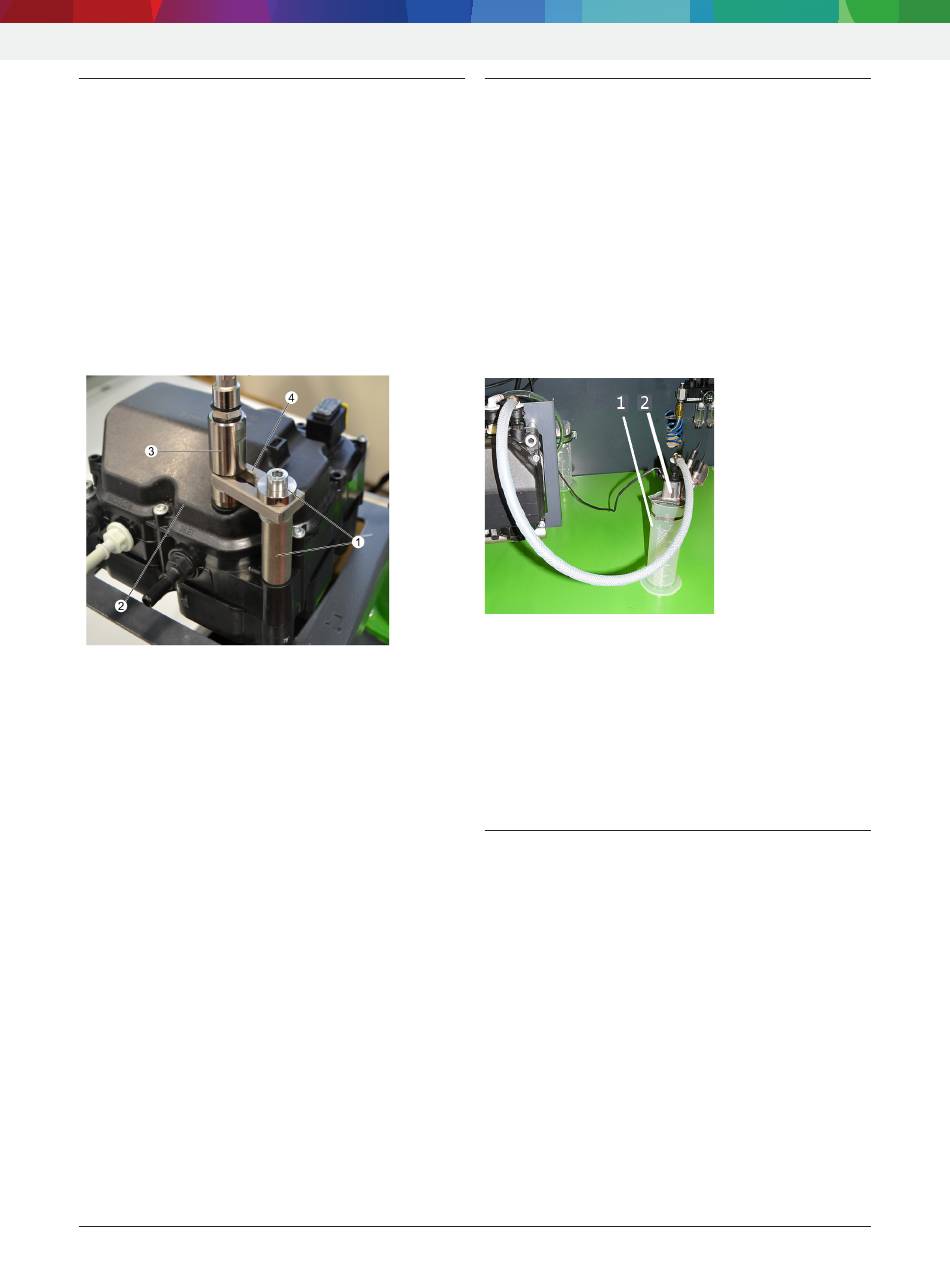

Fig. 11: Dispozitiv de etanșare 0 986 610 905
1 Dispozitiv de suport 0 986 610 692
2 Modul de transport AdBlue
3 Dispozitiv de etanșare
4 Gheara de strângere a dispozitivului de etanșare
i
Instrucțiuni detaliate pentru utilizare și manipulare
pot fi găsite în manualul separat ESI[tronic] pentru
reparații Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.16 Modul de dozare pentru verificare
0 986 610 522
Modulul de dozare pentru verificare (fig. 12, poz. 2)
este utilizat în cadrul verificării în privința funcționării
modulului de transport AdBlue pentru verificarea
cantității de dozare. Lichidul de verificare scurs prin
modulul de dozare pentru verificare este colectat într-
un recipient de măsurare.
Modulul de dozare pentru verificare este controlat de
către aparatul de comandă pentru verificare prin inter-
mediul adaptorului de verificare 1 687 023 723.
!
Un modulul de dozare pentru verificare defect nu
mai poate fi utilizat și se va înlocui în totalitate.
Fig. 12: Modul de dozare pentru verificare și recipient de
măsurare
1 Recipient de măsurare din setul de recipiente de măsurare
0 986 610 460
2 Modul de dozare pentru verificare 0 986 610 522 așezat la
recipientul de măsurare
i
Instrucțiuni detaliate pentru utilizare și manipulare
pot fi găsite în manualul separat ESI[tronic] pentru
reparații Denoxtronic 2.2.
3.17 Set de recipiente de măsurare
0 986 610 460
Setul de recipiente de măsurare este compus din
3 recipiente de măsurare, respectiv cu capacitate
de 100 ml, 250 ml și 500 ml. Este utilizat în cad-
rul verificării în privința funcționării a modulului de
transport AdBlue, la măsurarea cantității de retur
și a celei de dozare. Lichidul de verificare colectat
este măsurat cu ajutorul echipamentului de cântărire
0 986 610 838. A se vedea exemplul de utilizare din
fig. 12 și fig. 13.
i
Setul de recipiente de măsurare poate fi înlocuit
numai în totalitate.
i
Instrucțiuni detaliate pentru utilizare și manipulare
pot fi găsite în manualul separat ESI[tronic] pentru
reparații Denoxtronic 2.2.
