3.12 Montageramme 0 986 610 280
AdBlue-pumpen (fig. 8, pos. 2) fikseres under afmon-
tering og montering ved hjælp af montagerammen
(fig. 8,pos. 3 og 4).
!
Ved brug skal henvisninger (brug og omdrejnings-
moment) i ESI - test- og reparationsvejledningerne
altid overholdes. Forkert brug kan medføre alvor-
lige skader på AdBlue-pumpemodulet og AdBlue-
pumpen.
!
En defekt montageramme må ikke længere anven-
des og skal udskiftes helt.
i
Detaljerede oplysninger vedrørende betjening og
håndtering findes i den separate reparationsvejled-
ning til ESI[tronic]Denoxtronic 2.2.
3.13 Bøsningshus 1 684 486 629 / 630
Bøsningshusene 1 684 486 629 (fig. 9, pos. 1) og 1
684 486 630 (fig. 9, pos. 2) tætner den elektriske tils-
lutning ved test af husets tæthed på AdBlue-pumpe-
modulet.
!
Ved skader skal bøsningshusene udskiftes komplet.

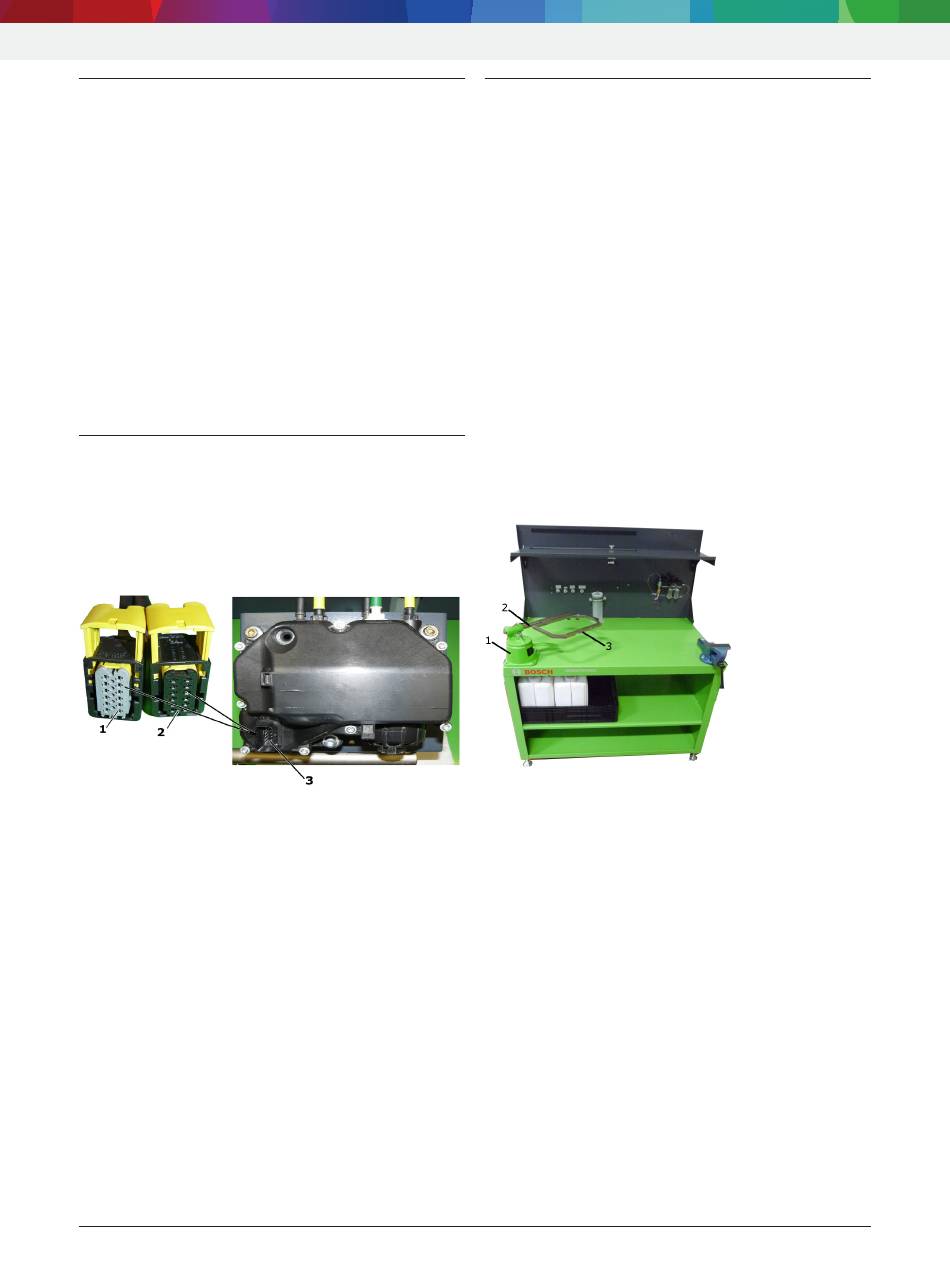

Fig. 9: Bøsningshus 1 684 486 629 / 630
1 Bøsningshus 1 684 486 629 (24-volt-udgave = grå)
2 Bøsningshus 1 684 486 630 (12-volt-udgave = sort)
3 Elektrisk tilslutning AdBlue-pumpemodul
i
Spændingsværdien er præget ind i huset over den
elektriske tilslutning (fig. 9, pos. 3).
i
Detaljerede oplysninger vedrørende betjening og
håndtering findes i den separate reparationsvejled-
ning til ESI[tronic]Denoxtronic 2.2.
Robert Bosch GmbH
Produktbeskrivelse | Denoxtronic 2.2 | 79 |
3.14 Opspændingsbuk 0 986 611 249
i
Billedet (fig. 10) er eksemplarisk.
Opspændingbukken (fig. 10. pos. 1) monteres på
testudstyret 0 986 613 880 foran til venstre på den
klargjorte arbejdsflade (4 skruer M8).
Stangen 0 986 610 981 (fig. 10. pos. 2) føres ind i op-
spændingsbukkens runde styr og klemmes fast. Mon-
tagepladen 0986 613 550 (fig. 10. pos. 3) fastgøres på
stangen ed to skruer (M 10).
Til test og reparation fastgøres AdBlue-pumpemodulet
på montagepladen. AdBlue-pumpemodulet kan under
test og reparation bringes i den pågældende brugspo-
sition ved at dreje stangen og armen på opspændings-
bukken.
!
Ved løsning og drejning af stangen på opspæn-
dingsbukken skal der altid holdes imod med en
hånd eller på AdBlue-pumpemodulet for at forhind-
re at enheden tipper over.
Fig. 10: Opspændingsbuk 0 986 611 249 på testanordning
0 986 613 880
1 Opspændingsbuk 0 986 611 249
2 Stang 0 986 610 981
3 Montageplade 0 986 613 550
i
Detaljerede oplysninger vedrørende betjening og
håndtering findes i den separate reparationsvejled-
ning til ESI[tronic]Denoxtronic 2.2.
