Prüfeinrichtung 0 986; Prüfsatz 0 986 - Bosch Denoxtronic 2.2 Produktbeschreibung

3.4 Prüfeinrichtung 0 986 613 880
Die Prüfeinrichtung 0 986 613 880 ist in Verbindung
mit allen Denoxtronic Werkzeugsätzen als Arbeitsplatz
zur Prüfung und Reparatur von AdBlue-Fördermodulen
vorgesehen. Die Prüfeinrichtung bietet alle Versor-
gungsanschlüsse für Prüfmedium, Prüfspannung,
Druckluft und Prüfgas.

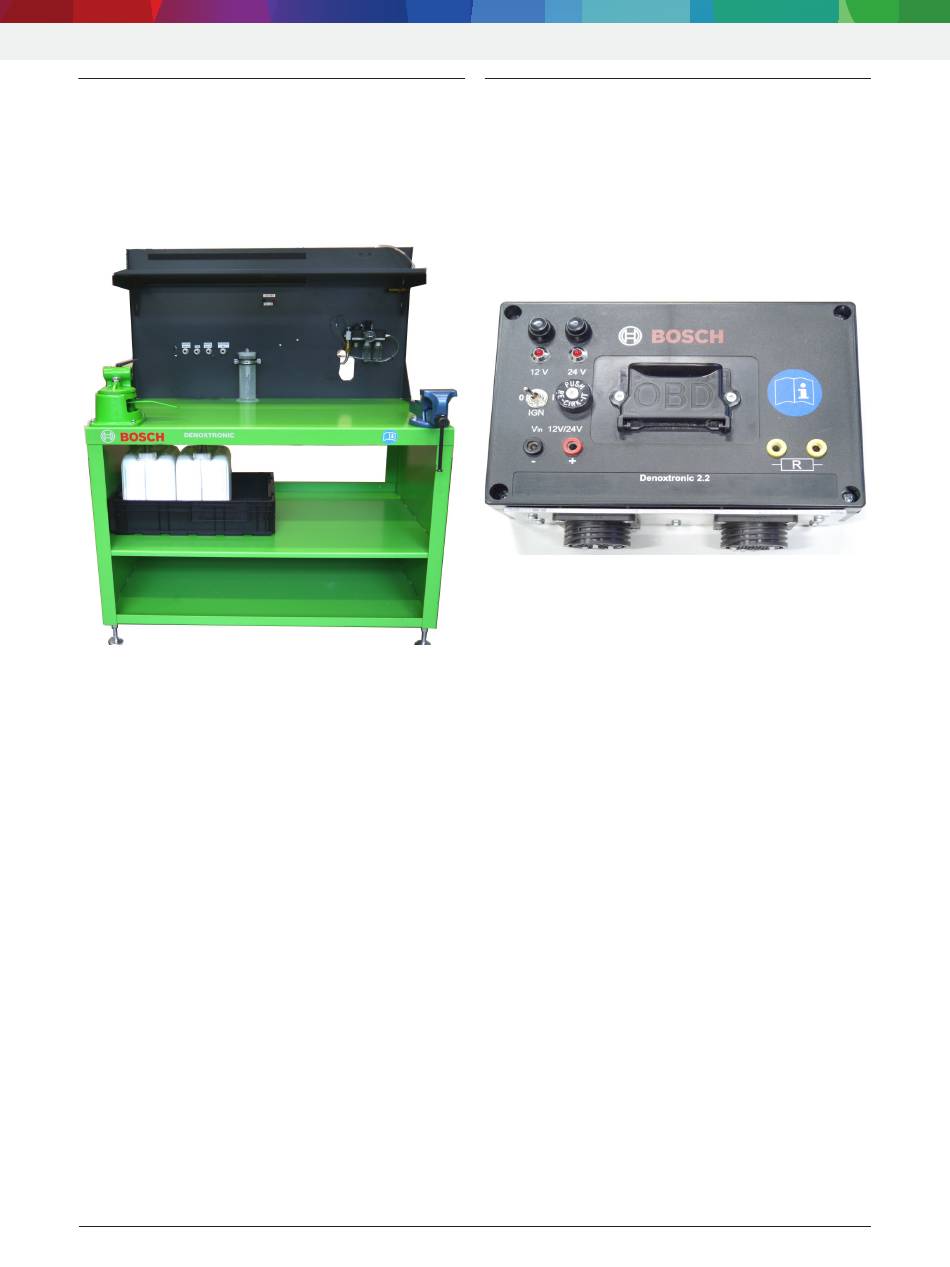

Abb. 1: Prüfeinrichtung 0 986 613 880
i
Die Abbildung (Abb. 1) ist beispielhaft. Informatio-
nen über Lieferumfang und Aufbau finden Sie in der
Originalbetriebsanleitung 1 689 989 164.
Robert Bosch GmbH
Produktbeschreibung | Denoxtronic 2.2 | 7 |
3.5 Prüfsatz 0 986 610 840
Der in dem Prüfsatz enthaltene Prüfadapter
1 687 023 723 dient bei der Prüfung von AdBlue-Förder-
modulen als Schnittstelle zwischen Prüfsteuergeräte,
KTS 5XX / 6XX und Dosier- und Fördermodul.
Über den Prüfadapter und die Verbindungsleitungen
werden sowohl die Prüfsteuergeräte, als auch die
Fördermodule (12 V oder 24 V) mit Spannung versorgt.
Die Spannungsversorgung des Prüfadapters erfolgt über
einen Spannungskonstanter (30 V DC / min. 20 A).
Abb. 2: Prüfadapter 1 687 023 723
i
Weitere Informationen zum Prüfadapter finden Sie
in der Originalbetriebsanleitung 1 689 989 198.
