| 10 | Denoxtronic 2.2 | Produktbeschreibung
3.10

Teilesatz Ablassventil 0 986 615 075

Der Teilesatz wird an das Manometer 1 687 231 906
angeschraubt.
i
Beim Anschrauben am Manometer mit einem Gabel-
schlüssel gegenhalten.
i
Zur Entlüftung befindet sich im oberen Bereich des
Teilesatzes ein Absperrventil (Abb. 7, Pos. 1).
i
Während der Prüfung darauf achten, dass das Ab-
sperrventil geschlossen bleibt.
!
Bei Anschluss von Prüfleitungen an der Schnell-
verschlusskupplung (Abb. 7, Pos. 2) darauf ach-
ten, dass diese fest einrastet, andernfalls besteht
die Gefahr, dass sich die Kupplung während der
Prüfung löst und das Prüfmedium unter Druck (ca.
900 kPa) austritt.

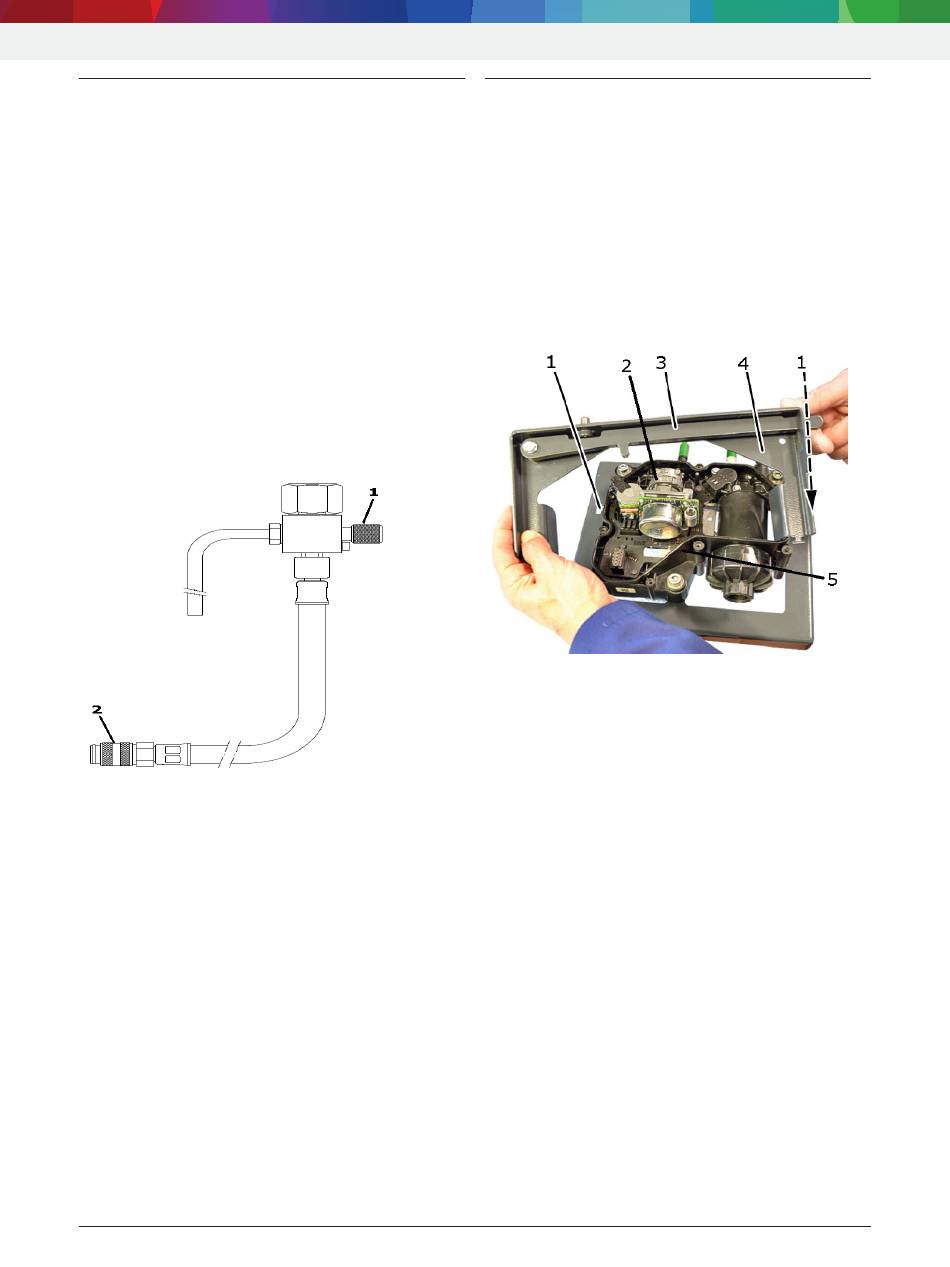

Abb. 7:
Teilesatz Ablassventil 0 986 615 075
1 Abperrventil
2 Schnellverschlusskupplung G 1/8
i
Detaillierte Hinweise zur Bedienung und Hand-
habung finden Sie in der separaten ESI[tronic]-
Instandsetzungsanleitung Denoxtronic 2.2.
|
1 689 989 394
2023-01-24
3.11

Montageplatte 0 986 613 550

An der Montageplatte (Abb. 8, Pos. 1) wird das
AdBlue-Fördermodul (Abb. 8, Pos. 5) befestigt.
i
Auf Sauberkeit der Montageplatte achten.
i
Die Befestigungsgewinde der Montageplatte regel-
mäßig einölen um die Leichtgängig sicherzustellen.
!
Eine defekte Montageplatte darf nicht weiter ver-
wendet werden und ist komplett zu ersetzen.
Abb. 8:
Montageplatte 0 986 613 550 / Montagerahmen
0 986 610 280
1 Montageplatte 0 986 613 550
2 AdBlue-Förderpumpe
3 Betätigungshebel des Montagerahmens
4 Montagerahmen 0 986 610 280
5 AdBlue-Fördermodul (teilzerlegt)
i
Detaillierte Hinweise zur Bedienung und Hand-
habung finden Sie in der separaten ESI[tronic]-
Instandsetzungsanleitung Denoxtronic 2.2.
Robert Bosch GmbH
