3.15 Dispositif d'étanchéité 0 986 610 905
Le dispositif d'étanchéité (fig. 11, pos. 3) est utilisé
pour le contrôle de l'étanchéité du boîtier du module
d'extraction AdBlue (fig. 11, pos. 2) dans l'alésage
de l'élément de compensation de la pression. Pour
cela, l'élément de compensation de la pression dans
le couvercle du boîtier du module d'extraction AdBlue
doit être retiré. Pour fixer le dispositif d'étanchéité
sur le module d'extraction AdBlue, on utilise le dispo-
sitif de montage 0 986 610 692 (fig. 11, pos. 1) ainsi
que la griffe de serrage (fig. 11, pos. 4) du dispositif
d'étanchéité. Ajuster la distance correcte entre la grif-
fe de serrage et le dispositif d'étanchéité à l'aide des
rondelles jointes. En cas de besoin, utiliser des ron-
delles supplémentaires fournies par vos soins.

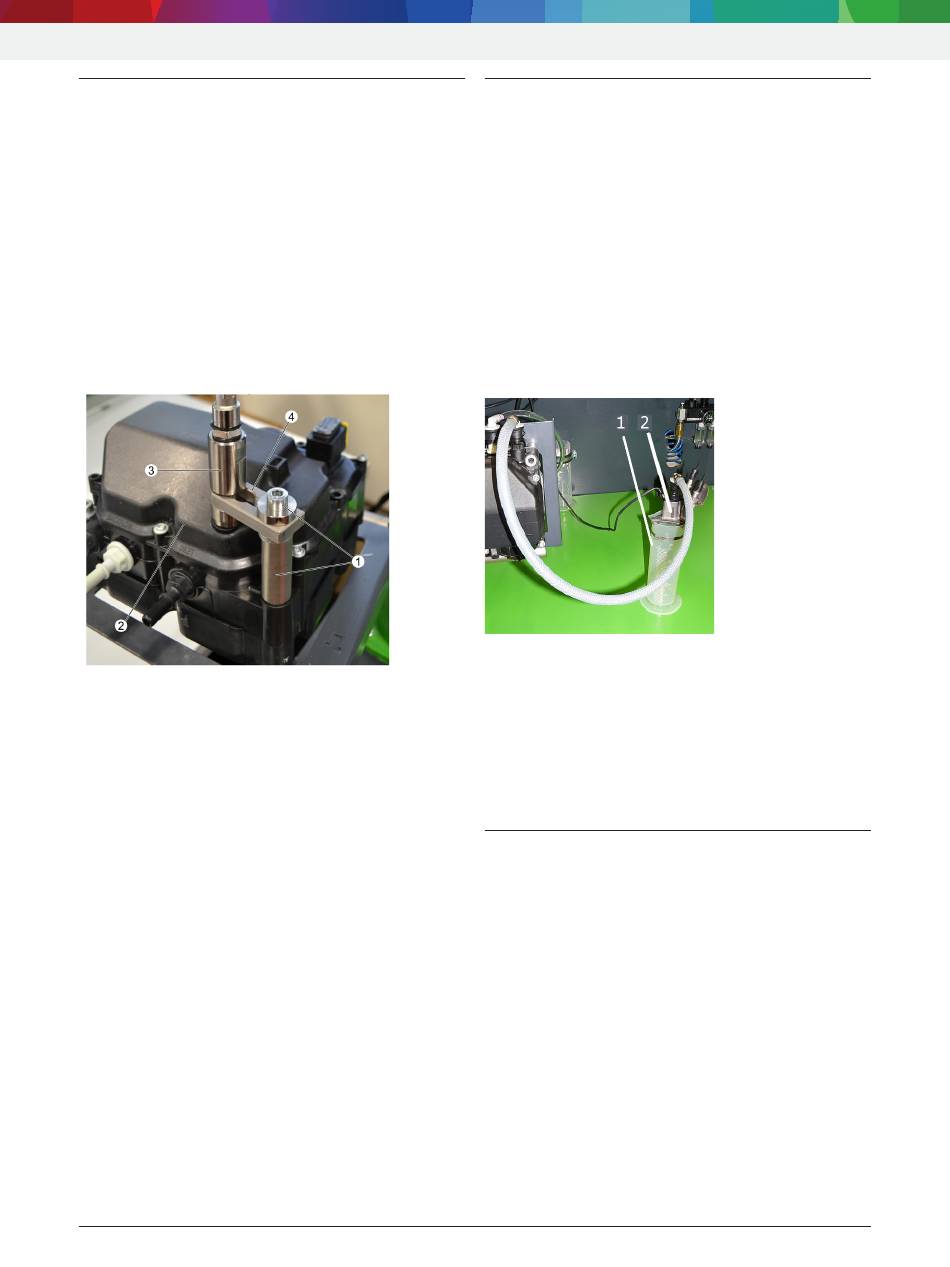

Fig. 11: Dispositif d'étanchéité 0 986 610 905
1 Dispositif de maintien 0 986 610 692
2 Module d'extraction AdBlue
3 Dispositif d'étanchéité
4 Griffe de serrage du dispositif d'étanchéité
i
Les informations détaillées sur l'utilisation et la
manipulation sont disponibles dans le manuel
de maintenance ESI[tronique] fourni séparément
Denoxtronic 2.2.
Robert Bosch GmbH
Description du produit | Denoxtronic 2.2 | 165 |
3.16 Module de contrôle du dosage
0 986 610 522
Le module de contrôle du dosage (fig. 12, pos. 2) est
utilisé dans le cadre du contrôle du fonctionnement
du module d'extraction AdBlue pour contrôler la quan-
tité de dosage. Le liquide de contrôle inséré dans le
module de contrôle du dosage est collecté dans un
bidon de mesure.
Le module de contrôle du dosage est commandé
à l'aide de l'appareil de commande du contrôle via
l'adaptateur de contrôle 1 687 023 723.
!
Tout module de contrôle du dosage défectueux ne
doit pas être utilisé et doit être remplacé entière-
ment.
Fig. 12: Module de contrôle du dosage et bidon de mesure
1 Bidon de mesure du kit de bidon de mesure 0 986 610 460
2 Module de contrôle du dosage 0 986 610 522 placé sur le
bidon de mesure
i
Les informations détaillées sur l'utilisation et la
manipulation sont disponibles dans le manuel
de maintenance ESI[tronique] fourni séparément
Denoxtronic 2.2.
3.17 Kit du bidon de mesure
0 986 610 460
Le kit du bidon de mesure est composé de 3 bidons
de mesure avec une contenance respective de 100
ml, 250 ml et 500 ml. Il est utilisé dans le cadre du
contrôle du fonctionnement du module d'extraction
AdBlue pour mesurer le débit de retour et la quantité
de dosage. Le liquide de contrôle collecté est mesu-
ré à l'aide du système de pesée 0 986 610 838. Voir
l'exemple d'application dans la fig. 12 et la fig. 13.
i
Le kit du bidon de mesure ne peut être remplacé
qu'en totalité.
i
Les informations détaillées sur l'utilisation et la
manipulation sont disponibles dans le manuel
de maintenance ESI[tronique] fourni séparément
Denoxtronic 2.2.
